試驗臺底座是各類測試設備與精和密儀器的“根基”，其安裝調試質量直接決定后續設備的運行精度、穩定性及使用壽命。哪怕0.01mm/m的水平度偏差，都可能導致測試數據失真、設備異常磨損甚至安全隱和患。以下為系統化的安裝調試流程。
一、安裝前準備
1. 場地與基礎檢查
地面要求：安裝地面應為混凝土硬化地面，平整度誤差不超過2mm/m，承重能力需達到試驗臺底座總重的1.5倍以上
基礎處理：若地面存在凹陷或凸起，需用環氧樹脂砂漿修補，養護7天以上，確?；A(chǔ)強度不低于C30
空間預留：底座周圍預留不少于50cm操作空間，便于接線與調試
減震溝：對于高頻振動試驗臺，基礎周圍可預留50至100mm寬的減震溝，填充彈性材料
2. 工具與材料準備
安裝調試過程中常用的工具與材料包括：
水平檢測工具：框式水平儀或電子水平儀，精度要求0.01至0.02mm/m，用于水平度檢測
對中校準工具：激光對中儀，精度0.001mm，用于軸線對中校準
緊固工具：扭矩扳手，精度±3%，用于螺栓緊固控制
高度調節件：可調支撐腳或地腳螺栓，采用10.9級強度，調節范圍0至50mm
減振材料：減振橡膠墊或隔振器，厚度30至40mm，阻尼比不低于0.12
補償墊片：塞鐵片或墊鐵，厚度范圍0.02至5mm，用于局部高度補償
灌漿材料：無收縮灌漿料，強度高于基礎，用于二次灌漿
3. 底座開箱檢查
檢查底座是否有運輸損傷，如裂紋或變形
核對T型槽、螺栓孔等尺寸與圖紙一致，偏差不超過0.5mm
清理工作面防銹油、灰塵及毛刺
二、安裝調試核心流程
第和一步：基準定位
吊裝就位：使用專用吊點對稱吊裝，避免底座變形。將底座平穩放置于標記位置，使底座邊緣與地面基準線對齊，偏差控制在2mm以內
減振鋪墊：在底座底部安裝孔對應位置放置減振橡膠墊，確保受力均勻
初步固定：在底座四角及中部關鍵點安裝可調支撐腳，間距不超過800mm，初步旋緊至底座離地5至10mm
第和二步：粗調水平
將水平儀沿底座長度方向、寬度方向分別放置在工作面及四角
觀察氣泡偏移，通過調節支撐腳高度，使氣泡控制在一格以內（對應0.02mm/m）
粗調過程中每個支撐腳單次調節量不超過5mm，避免底座受力不均產生內應力
第三步：精調水平（多點測量法）
在工作面均勻選取9個測量點，按3乘3網格分布進行測量。不同精度等級的平面度要求如下：
00級：不超過0.003mm/m2
0級：不超過0.006mm/m2
1級：不超過0.012mm/m2
普通級：0.02至0.05mm/m
第四步：二次灌漿與緊固
灌漿：精調合格后，對地腳螺栓孔與底座間隙灌注無收縮灌漿料，養護至強度達標，通常需72小時
緊固：按對角順序分兩至三次緊固地腳螺栓。先預緊至額定扭矩的50%，靜置1小時后擰至額定扭矩，扭矩偏差控制在±5%以內
時效穩定：靜置24小時，再次復核水平度，確認無偏移后鎖定螺栓
第五步：設備對中（關鍵環節）

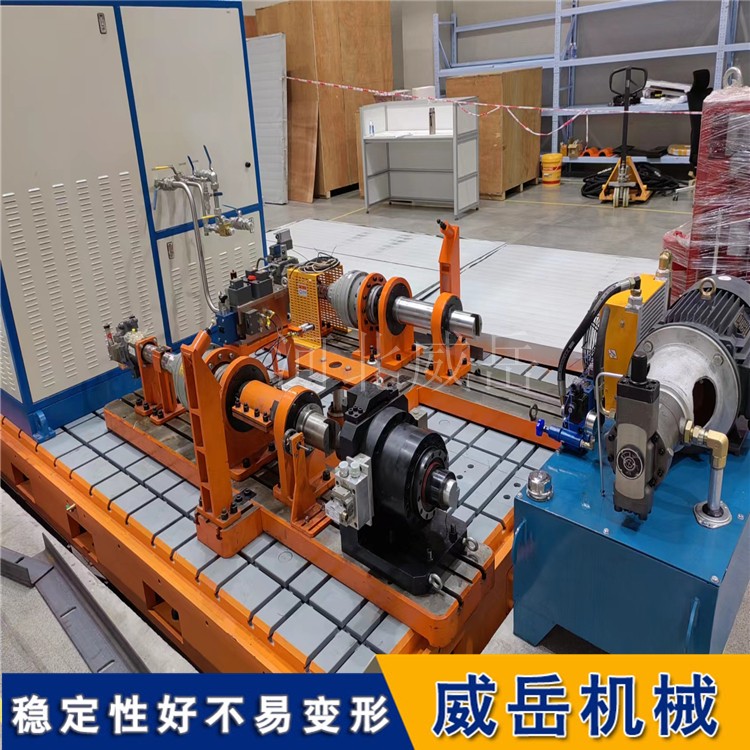

對于帶電機、測功機的試驗臺，需進行精和密對中：
冷態對中：用激光對中儀檢測電機、扭矩傳感器、測功機的徑向偏差不超過0.05mm，角度偏差不超過0.02mm/m
熱態復核：空載運行1至2小時后，復測對中情況，必要時重新調整
同軸度要求：軸線偏差不超過0.003mm/m
三、常見問題與處理建議
底座“蹺蹺板”晃動
常見原因：地面未找平或固定點不足
處理建議：增加支撐點，間距控制在800mm以內
測試數據飄移
常見原因：水平度超差或螺栓松動
處理建議：重新調平，按扭矩規范緊固螺栓
異常振動
常見原因：減振墊失效或?qū)χ衅?/span>
處理建議：更換減振墊，重新進行對中校準
底座變形
常見原因：超載、偏載或螺栓過緊
處理建議：均勻分布載荷，按對角順序分次緊固螺栓
長期精度下降
常見原因：地基沉降或未定期復檢
處理建議：每3個月復測水平度，每年校準平面度
重要注意事項
嚴禁超載：底座設計有額定載荷，超載可能導致開裂或不可逆變形
防止偏載：長期偏心加載可能導致局部磨損或整體扭曲
禁止簡化步驟：不調平直接固定，或普通扳手代替扭矩扳手，可能導致后期松動
保持清潔：工作面上的鐵屑、沙粒可能劃傷精度面
四、日常維護建議
每日：清理工作面油污、水漬、金屬屑
每周：檢查螺栓有無松動，清潔T型槽
每月：復測水平度與同軸度
每季度：檢查螺栓扭矩與減振性能
每半年至一年：進行專業精度復檢，必要時重新刮研修復
長期停用：涂覆防銹脂，覆蓋防護罩
總結：試驗臺底座安裝調試的核心在于精和確定位、精細調平、精和準對中、穩固固定與有效減振五個環節。每一步嚴格按標準操作，才能確保試驗臺長期穩定運行與測試數據可靠。規范安裝不僅能減少50%以上的異常磨損，還能將測試數據偏差控制在0.03mm/m以內。
