電機試驗平臺都是的核心設備。當人們關注高精度的測功機、傳感器與數據采集系統時，往往容易忽略其下方那塊看似笨重、表面布滿溝槽的鑄鐵底座。正是這個 “灰頭土臉” 的基礎部件，默默決定了所有測試數據的可信度與重復性，堪稱電機測試系統的 “壓艙石”。
電機測試絕非靜態放置，而是在動態、復雜載荷下進行。被測電機與測功機在啟停、加減速、滿負荷運轉時，會產生巨大的扭矩反作用力、周期性振動與沖擊載荷。普通的支架或平臺在這種力量下會發生肉眼難察的彎曲、扭轉或晃動，直接導致軸心偏移、數據漂移。
材料之本：試驗平臺底座主流采用HT300-HT400 高強度灰鑄鐵或QT500-QT600 球墨鑄鐵，其抗拉強度可達 300MPa 以上。這種材料不僅強度高，更關鍵是經自然時效或振動時效處理，消除內部應力，確保使用十年甚至數十年都不會發生蠕變變形。
振動是電機測試的 頭號天敵。電機自身的振動、地面?zhèn)鱽?lái)的微震，都會通過結構傳遞，導致扭矩、轉速、效率等關鍵參數測量失真。一個精度不足的底座，能讓原本 0.5% 的測試誤差飆升至 3% 以上。
材質吸振：鑄鐵天生具備優異的阻尼特性，能將機械振動能量迅速轉化為熱能消散，比鋼材的吸振能力強數倍。球墨鑄鐵的阻尼性能更比普通灰鑄鐵提升約 40%。
主動隔振：好平臺底座通常在底部安裝橡膠減振墊、彈簧或簧減振器，形成 “剛性平臺 + 彈性基礎” 的隔振系統。這套系統能 90% 以上的地面振動干擾，電機自身振動外傳，創造一個超穩定的 “測試靜區”。

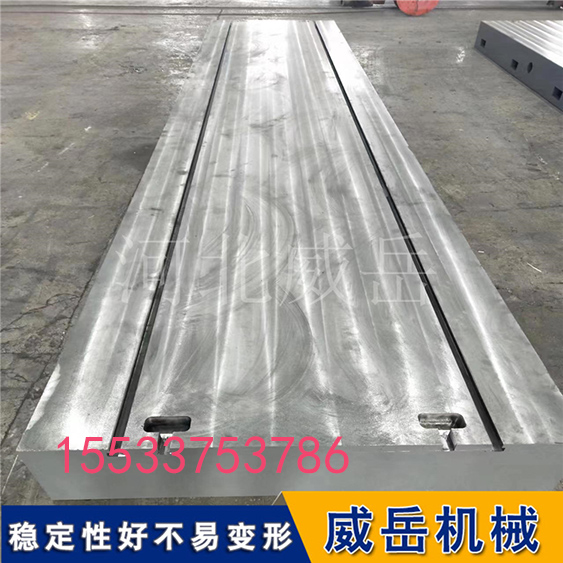

基準平面：底座臺面經過精銑、磨削、刮研等多道精加工，平面度可達0.05mm/m（0 級精度）。這個致平整的表面，是所有設備安裝的基準。標準接口：臺面上密布T 型槽或高精度螺紋孔陣列。工程師可利用這些接口，配合定位銷、百分表、激光對中儀，將電機與測功機的軸心徑向跳動控制在0.005-0.01mm以?xún)?nèi)，實現 “絲毫不差” 的精對接。
經久耐用：臺面 T 型槽口經高頻淬火處理，硬度高達 HRC45 以上，耐磨抗刮。鑄鐵材質耐油、耐腐蝕，日常只需簡單維護，便能在嚴苛的工業環境下穩定服役數十年，精度衰減。電機試驗平臺的底座，正是 “大巧若拙” 的工程典范。
