鑄鐵平臺（又稱鑄鐵平板）是一種基礎性測量工具和裝配基準，在工業制造領域應用廣泛。根據不同的工作面處理和精度等級，其主要用途可以分為以下幾類：
1. 檢驗測量
這是鑄鐵平臺比較核心的用途之一，作為基準平面使用。
應用場景：機械加工車間、計量室、質檢中和心。
具體作用：將待測零件或工件放置在平臺上，配合游標卡尺、高度尺、百分表、方箱、直角尺等量具，測量工件的平面度、垂直度、平行度、高度尺寸及位置公差。
精度要求：用于檢驗的平臺精度通常較高，一般為 0級、1級或2級。
2. 劃線
在工件毛坯上劃出加工界限或找正基準。
應用場景：鑄造車間、模具車間、備料車間。
具體作用：將工件放置在平臺上，利用劃線盤、高度尺等工具，按圖紙要求在工件上劃出加工線、找正線或檢查線。
精度要求：劃線精度要求相對檢驗較低，通常采用 2級或3級 平臺。
3. 裝配
作為大型或精和密部件裝配時的基準工作臺。
應用場景：設備總裝車間、發動機/變速箱裝配線、精和密機械裝配。
具體作用：
利用平臺本身的平面度，保證各部件在同一個水平基準面上進行組合。
在平臺上對零部件進行預裝、找正、調整間隙（如塞尺檢查），然后緊固。
防止因地面不平導致裝配應力或比較終產品精度偏差。
4. 焊接與鉚接
作為焊接工件的平臺，有時也稱為焊接平臺或鉚接平臺。
應用場景：鋼結構焊接、箱體焊接、管道預制。
具體作用：
提供一個平整、耐熱的基準面，防止焊接過程中工件變形。

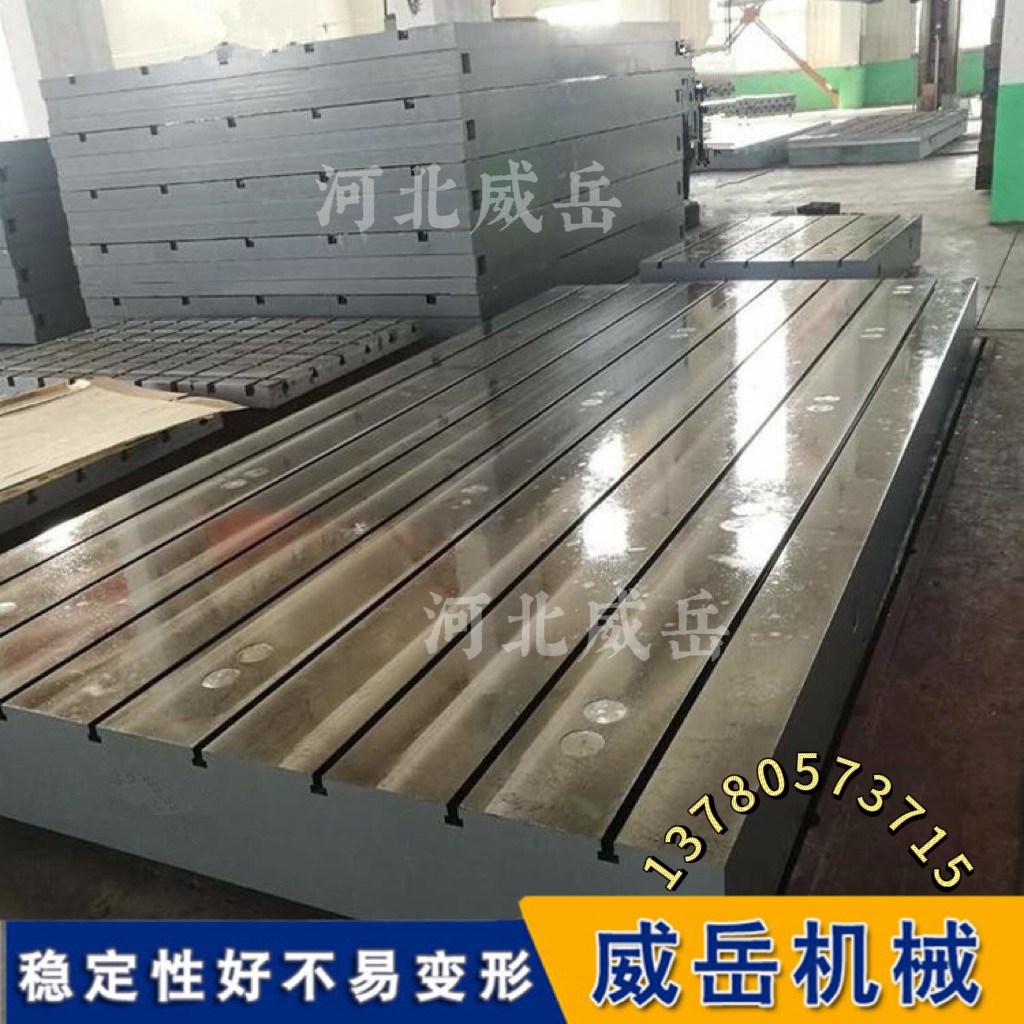

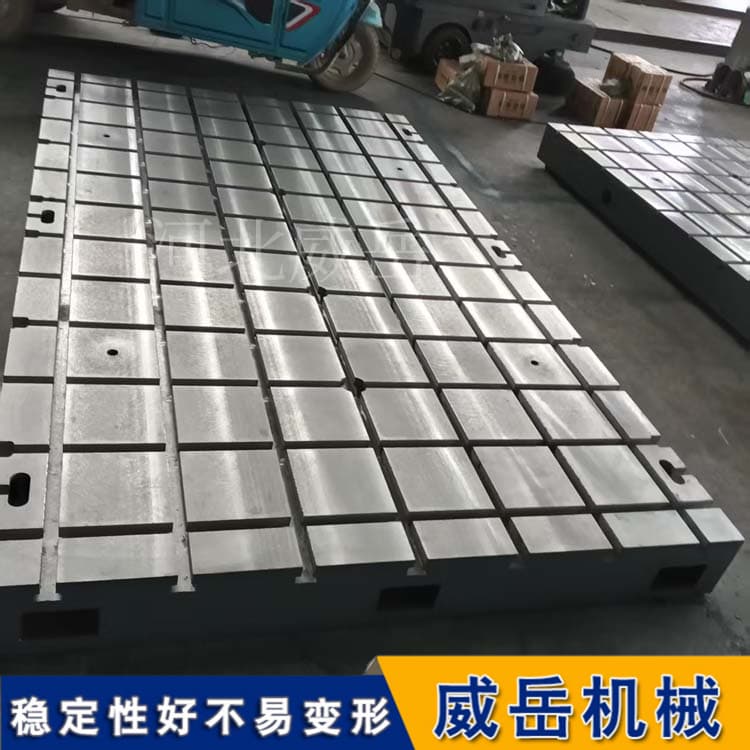

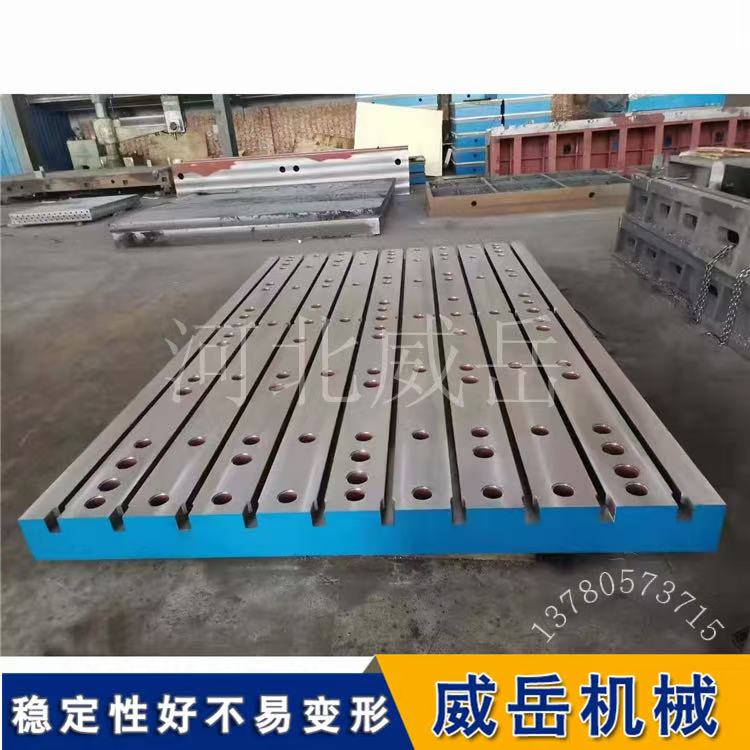

平臺上通常設計有T型槽或U型槽，配合壓板、螺栓等夾具固定工件，防止焊接移位。
特點：此類平臺對精度要求不如檢驗平臺高（多為3級或普級），但要求承重能力更強、耐沖擊，表面有時會加工出網格狀溝槽用于散熱和容納焊渣。
5. 作為機械或設備的基礎
用于安裝小型機床、試驗臺、振動測試臺等。
具體作用：提供一個經過精加工、水平度高的安裝基座，減少設備運行時的振動和變形，保證設備輸出精度。
6. 其他專用用途
刮削/研磨平臺：作為基準平面，用于對工件表面進行人工刮削或研磨，以達到相當高的平面度、直線度要求（如機床導軌刮花）。

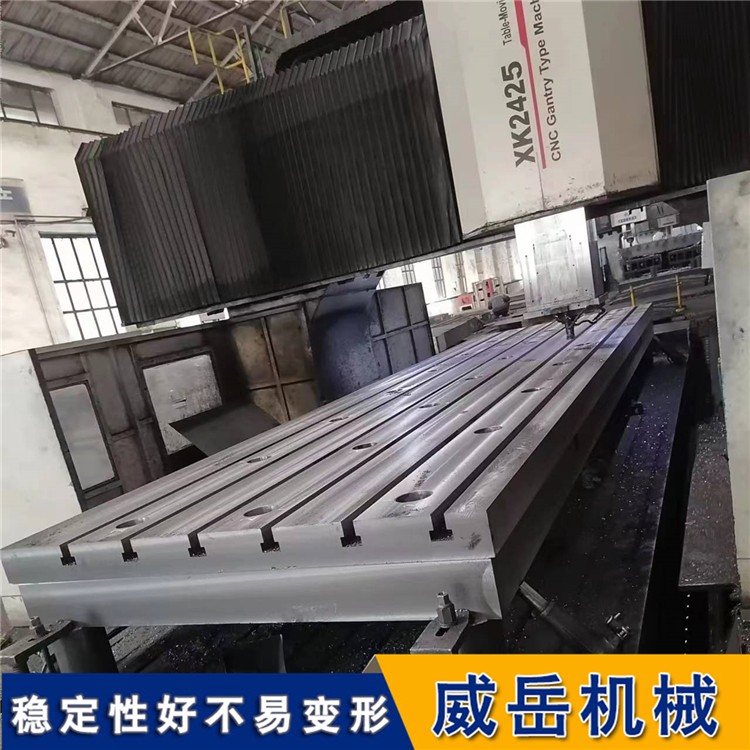

加工平臺：在龍門銑床、龍門刨床等大型機床上，工作臺本身就是一個大型鑄鐵平臺，用于直接裝夾工件并進行切削加工。
測量基準點/線：在精和密測量中，作為建立空間坐標系的基準平面。
