空調能量計安裝技巧和配套要求分享， 1 8 1 4 8 5 4 3 6 7 9 廠家服務，提供安裝培訓和檢修，含運費含稅。青天儀表原廠生產，型號QTLD-CQSZQTDNx，青天品牌自成立以來先后取得省技術質量測試局頒發的形式批準測試多個，有渦街流量計，壓力變送器，電磁流量計等多個形式批準測試。選擇有形式批準的計量廠家，為您的計量保駕護航。QTLD型智能空調電磁冷熱量表是深圳青天專門針對智能建筑空調計量、氣體分布式能源、換熱站的特點應用場合而設計的，能直接計量流量和冷熱量。不需另外配套冷熱量積算儀和Pt1000，安裝方便，成本較低?？照{計量和節能改造專用表，有效數據準確，成本優惠安心好用。

深圳市青天自動化系統工程有限公司本次提供的空調能量計需采用電磁法蘭式能量計，且注意熱水管道選用的內襯耐60度高溫，能通過通訊把數據傳給計量站PLC系統。

一、空調能量計安裝和配套要求分享，具體要求如下：

深圳市青天自動化系統工程有限公司本次提供的配套流量計：

安裝位置：地塊計量室冷、熱水回水總管上；

能量計在常用流量下運行時，壓力損失應小于20KPa；

功能：測量、顯示和傳送管道內導電液體的流量；

空調能量計及相關設備組成：傳感器、變送器一體化，并配齊所有安裝附件；

量程：應滿足大流量的1.5倍。規則選擇時應綜合考慮能量計的公稱流量和能量計工作條件下的流量范圍，確保能量計不在高誤差區域工作，量程比不小于1：100；

精度：不低于±0.5%F.S

重復性：測量值的1‰

采用脈沖直流勵磁方法，帶有勵磁電流補償電路，以保證精度；

深圳市青天自動化系統工程有限公司本次提供的空調能量計及相關設備防護等級：不小于IP65

公稱壓力：1.6MPa

轉換器：模塊化設計，各模塊之間通過總線通訊，可靠性高；

輸出：全部電隔離。1路4~20mA DC 模擬電流輸出；1路繼電器輸出；

空管檢測：空管時，可靠零輸出并顯示和輸出報告信號；

變送器環境溫度：顯示型：-5~55℃；

深圳市青天自動化系統工程有限公司本次提供的空調能量計及相關設備電源：AC220V，50Hz；

襯里材料：冷水：橡膠襯里；熱水：耐高溫襯里（PTFE或PFA等）；

電極：不銹鋼316L，帶有接地電極，無需參考電極；

深圳市青天自動化系統工程有限公司本次提供的空調能量計及相關設備安裝方式：管道法蘭安裝。

二、空調能量計配套溫度傳感器：

溫度傳感器應采用知名品牌；

工業級儀表;

安裝位置：冷/熱供回水總管；

深圳市青天自動化系統工程有限公司本次提供的空調能量計及相關設備工作原理：鉑熱電阻；

結構：傳感器、變送器一體化；

流量精度：不低于±0.3%F.S、能量精度優于2級。

工作量程：冷水-40~80℃，熱水：50~180℃；

環境溫度：-5~55℃；

公稱壓力：1.6MPa；

電纜長度：不下于3m（送給積算儀的只需原始溫度信號）；

信號輸出：4~20mA；

空調能量計及相關設備防護等級：不低于IP65;

三、空調能量計配套積算儀：

深圳市青天自動化系統工程有限公司本次提供的能量計需達到工業級儀表；

安裝位置：與電磁分體，掛墻；

測量精度：±（0.5+3℃/Δθ）%；

防護等級：不低于IP54；

環境溫度：-5~55℃；

儲存溫度：-25~70℃；

電源：230VAC 50~60Hz；

溫度輸入：溫度范圍：0~180℃；

溫差范圍：-1~189.9℃；

溫度分辨率：0.1℃；

溫度傳感器：兩線制，電纜長度大于等于10m。

深圳市青天自動化系統工程有限公司本次提供的空調能量計及相關設備輸出：脈沖頻率輸出，MODBUS RTU 485或BACNET協議；

顯示功能：應顯示數據包括大不限于：累積熱量、瞬時熱量、累計流量、瞬時流量、供水溫度、回水溫度、供回水溫差、累積工作時間等。

數據存儲功能：積算儀的LOG至少沒30min更新一次累積側量值，包括：日期、累計冷/熱量或流量的峰值、日期/時間和信息代碼，24個月數據存儲等。

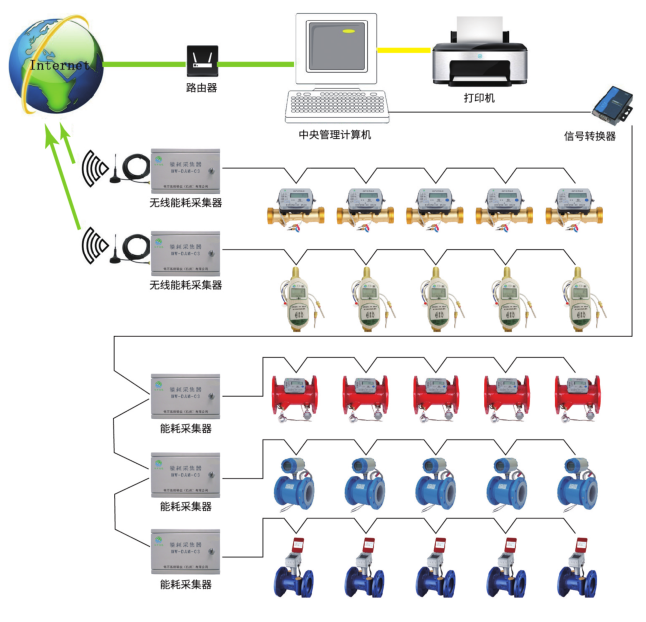

通過RS485通訊接口上傳以下參數至地塊計量室PLC控制器：累積熱量、瞬時熱量、累積流量、瞬時流量、供水溫度、回水溫度等；與流量計為相同品牌，以保證系統精度。
