設備應用領域：
提取濃縮設備在生物制藥、食品飲料、調味品、保健品、化妝品、植提化工、香精香料等領域具有廣泛應用。

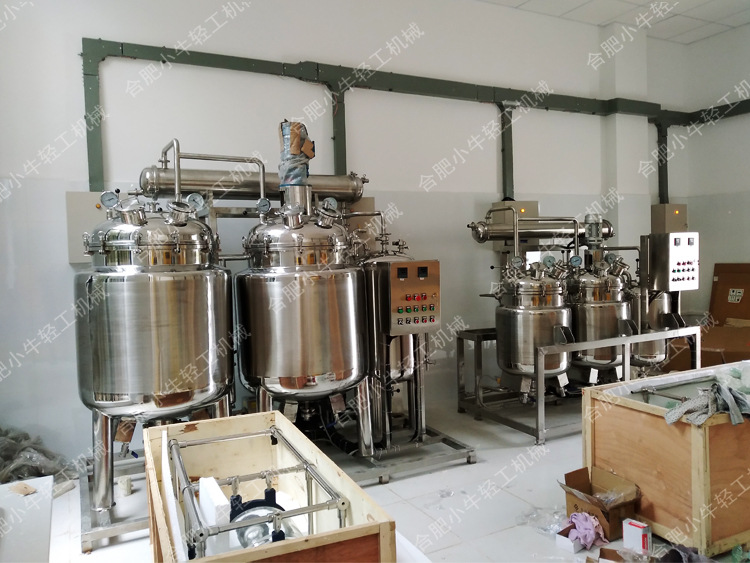

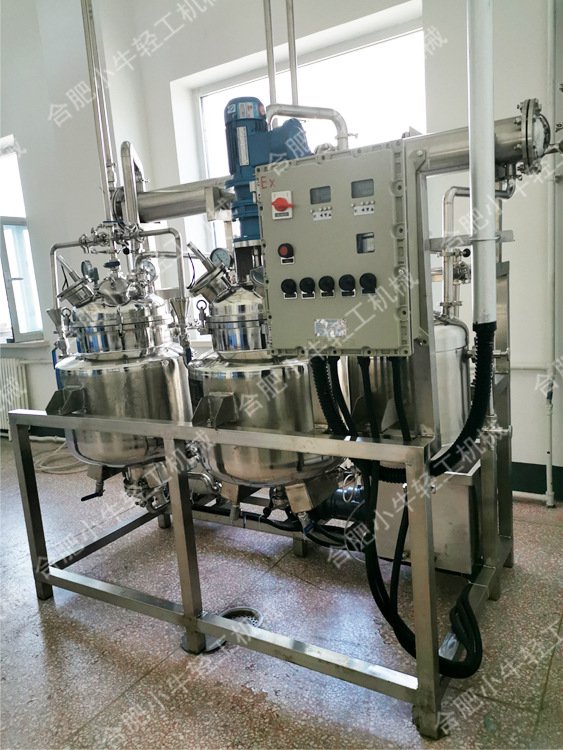

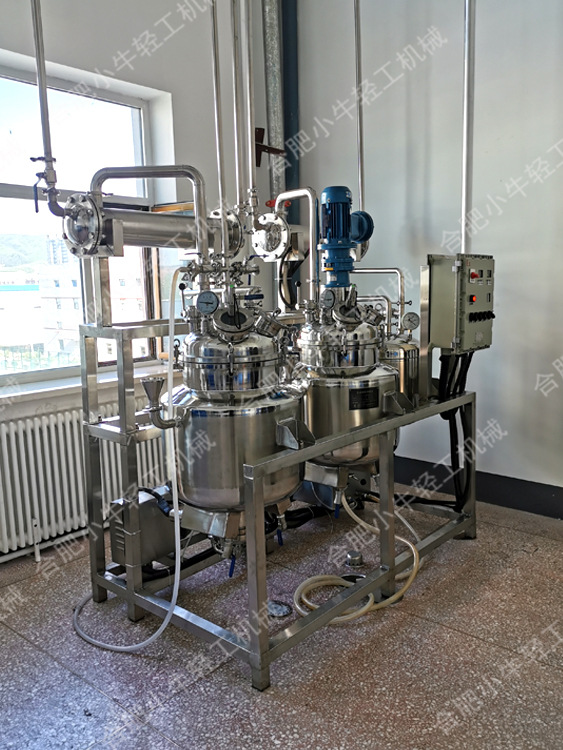

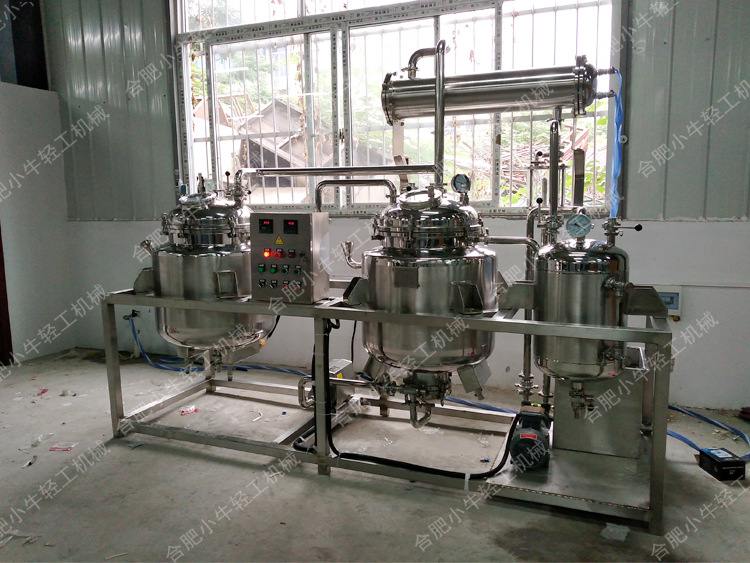

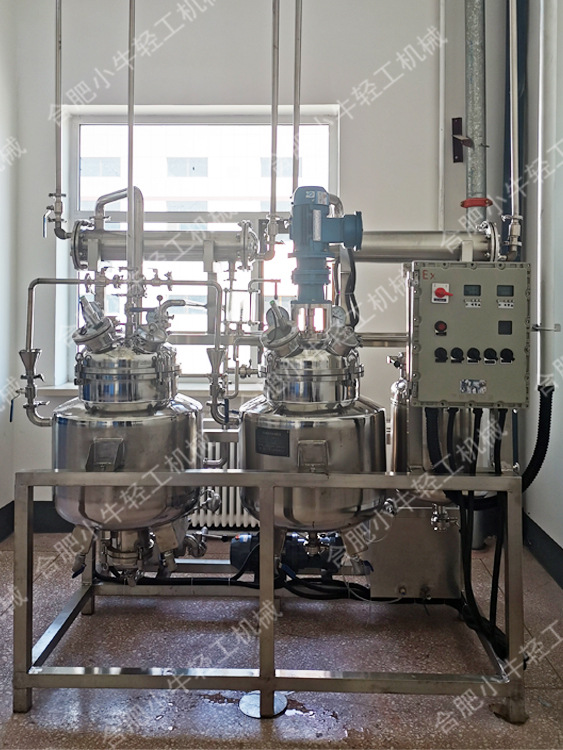

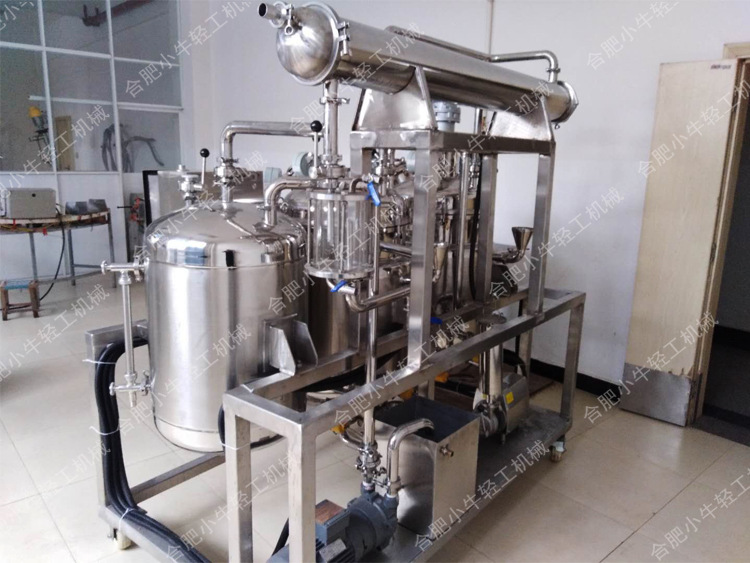

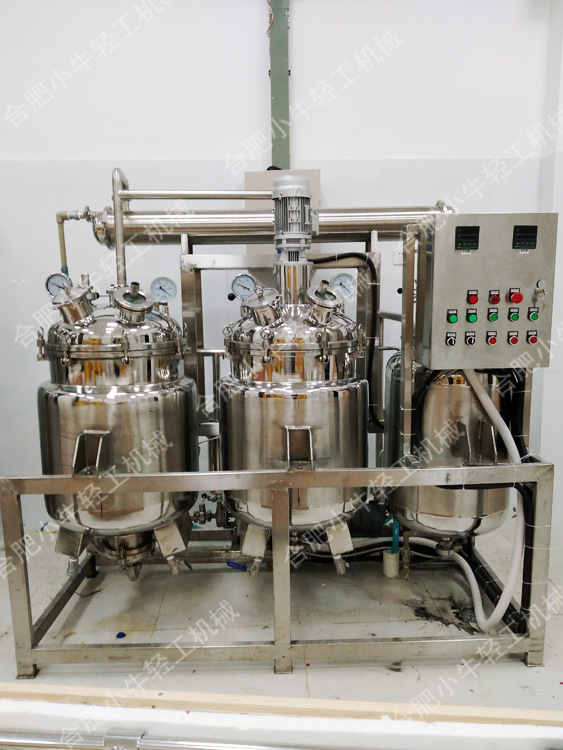

合肥小牛研發制作的小型多功能提取濃縮機組，可用于各類植物中藥材的提取、濃縮、溶劑回收等工藝。設備集水提、醇提、真空提取、常壓或微正壓提取、靜態或動態提取、提取液真空濃縮、低溫收膏、芳香油收集、有機溶劑回收等多種功能于一身，非常適用于高校實驗室或企業用于 工藝實驗、新產品研制，或用于小試、中試生產。
設備系統組成：

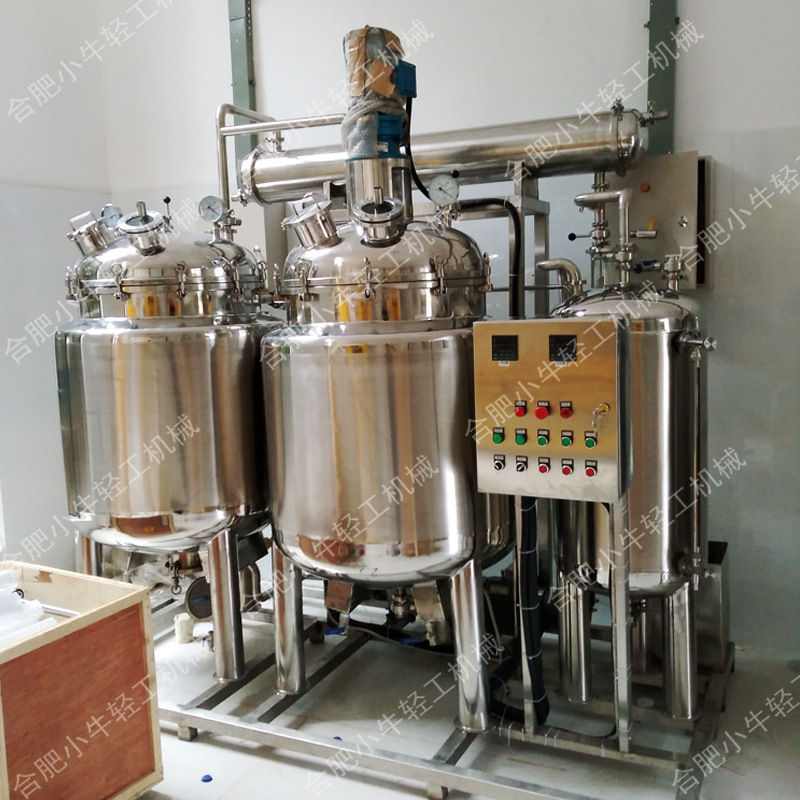

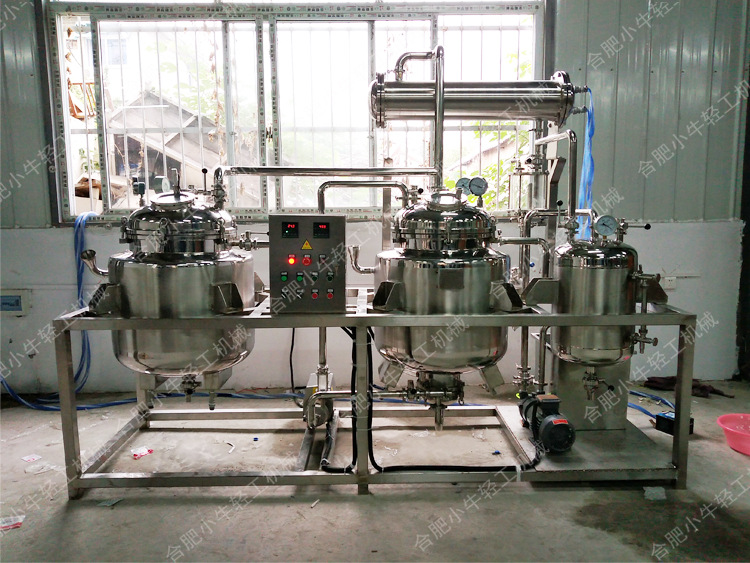

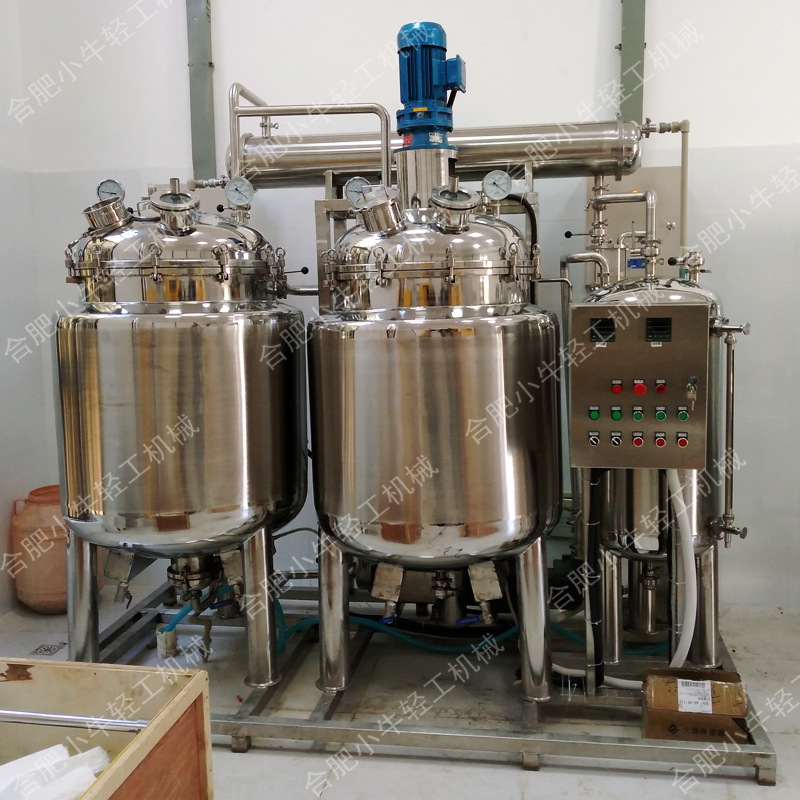

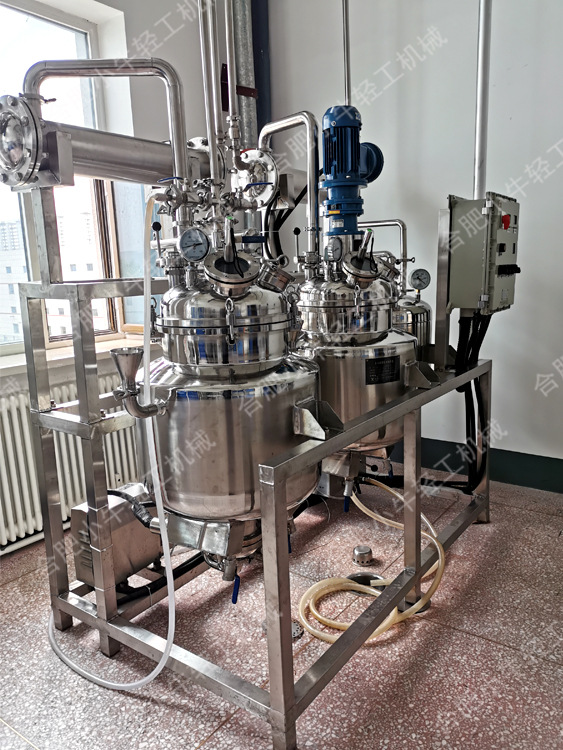

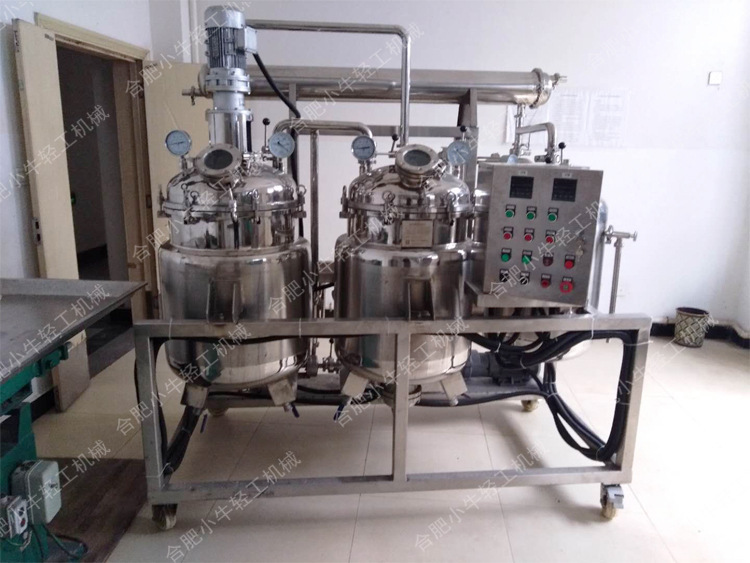

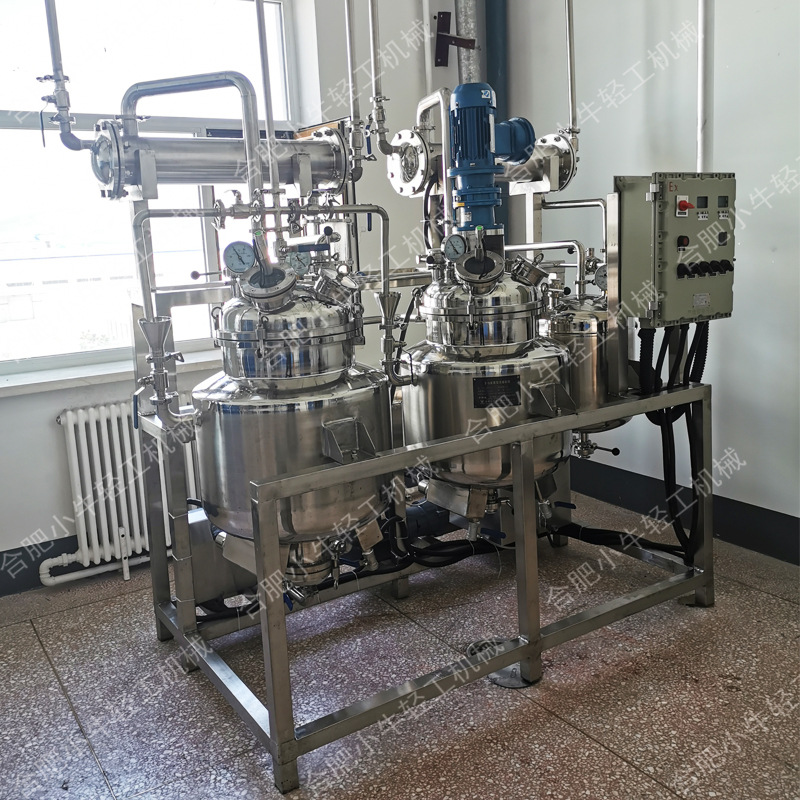

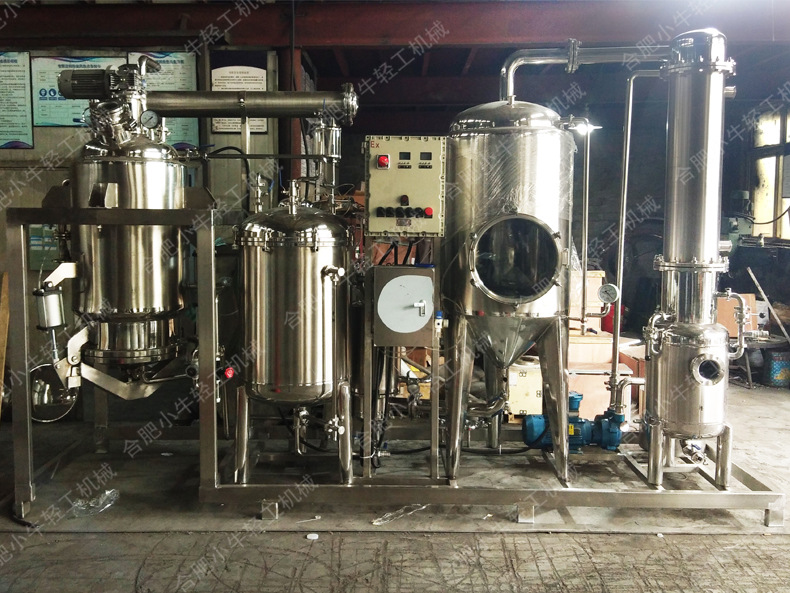

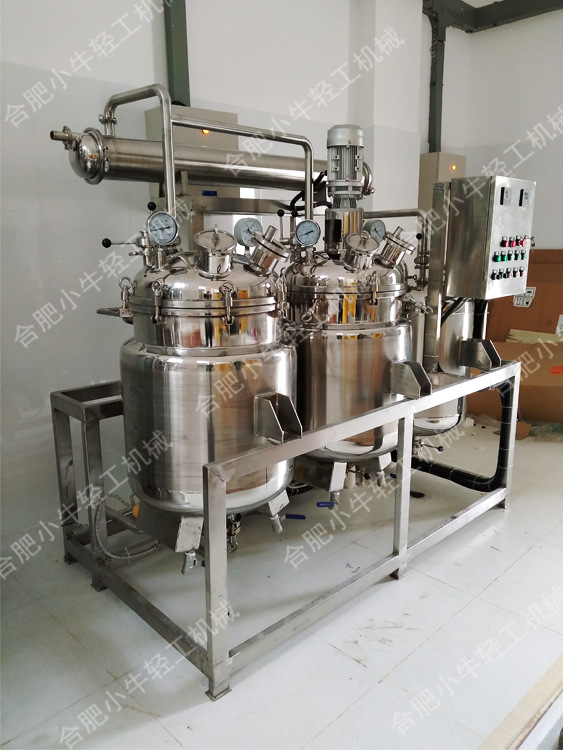

合肥小牛小型多功能提取濃縮機組，主要有50L、100L、200L、300L等容積規格，用戶可根據自身需求選型。成套設備主要包括提取罐（靜態或動態）、真空濃縮罐、冷凝器、冷凝液收集罐、油水分離器、提取液過濾器、料液輸送泵、真空泵、內部閥門管路系統、電控系統、集成平臺幾部分。設備均由304或316L優質不銹鋼制成，內外表面精細拋光處理無衛生死角，整體結構緊湊、潔凈美觀，易操作、易清洗。設備加熱形式可根據用戶工況設計為蒸汽加熱式或電加熱式，用戶無需鍋爐熱源也可使用。
設備結構特點：
提取罐有內膽、加熱夾套、耐高溫保溫隔熱夾套三層結構，內外全部采用衛生級優質不銹鋼材料制作，衛生美觀耐腐蝕。提取罐可實現常壓提取、真空負壓提取和微正壓提取，水提或醇提，滿足多種提取工藝。帶有冷凝水回流裝置、芳香油收集裝置，并可根據用戶需求選配機械攪拌裝置。罐體上蓋由快開式大法蘭連接固定，拆卸方便，頂部設有投料口、觀察口、視鏡視燈、溫度表、真空表、旋轉噴淋清洗球等工藝管口，投料、清洗非常方便；底部大口徑快開式出渣門采用手動或氣缸控制自動開關，方便出渣，并配有不銹鋼過濾網（過濾精度可選），在出液時對藥渣有效過濾。在提取過程中，提取時間、提取溫度均可根據工藝需求靈活掌控，電加熱自動恒溫控制系統，可實現提取溫度的自動控制。
本機組配有衛生級離心式藥液泵，該泵具有耐高溫、性能穩、噪音小、故障率低等特點。在加熱提取過程中，該泵可將藥液在提取罐內形成循環，實現動態提取，使藥材提取更均勻、更充分；在提取工藝完成后，可將藥液泵送出料，或泵送至真空濃縮罐內進行蒸發濃縮。該泵具有出料、循環、轉料的功能，同時配合二級過濾器，進一步過濾藥渣，過濾器拆卸、清洗非常方便。
真空濃縮罐與多功能提取罐同樣具有三層結構，快開式大法蘭連接固定上蓋，配有攪拌器、手孔、觀察口、視鏡視燈、溫度表、真空表、旋轉噴淋球等工藝管口。攪拌器采用優質機械密封形式，可承受極限真空壓力而不產生漏氣現象，攪拌平穩，可制作刮壁式攪拌漿葉，濃縮比大，利于收膏。罐內藥液在真空負壓低溫狀態下沸騰，快速蒸發濃縮，很好保留藥性。在濃縮的過程中，蒸發溫度、藥液濃度均可根據工藝需求靈活掌控，自動恒溫控制系統可實現濃縮溫度的自動控制。本機組采用節能高效的2BV系列水環式真空泵，為整個提取濃縮機組提供真空負壓，此泵性能可靠，噪音小，真空度高。
冷凝液收集罐內外精細拋光，帶有液位視鏡，用于回收溶劑和真空緩沖。藥液中被蒸發分離的溶劑在此罐收集，最后排出；同時作為真空緩沖，用于維持真空系統的穩定。列管式換熱器具有換熱效率高等特點，能夠將提取和濃縮過程中產生的二次蒸汽及時冷凝成液。加熱罐均做有耐高溫隔熱保溫夾套，降低電力能耗，避免操作人員燙傷事故發生，提高安全系數。
內部管路系統均采用衛生級不銹鋼鏡面管、衛生級閥門管件，滿足制藥、食品衛生要求。
采用半自動電控系統，可實現加熱溫度的自動恒溫控制，其余電機一鍵開關，操作便捷。
采用一體式集成平臺，結構緊湊，支腳可配帶萬向輪，移動方便。
系統內部管路、電路出廠前均已安裝完畢，用戶收到貨后只需接入外部水、電即可使用。
模擬工業化生產工況設計制作，避免了小試結果和工業化生產結果不對應情況的發生。
集多種功能于一體，應用范圍廣泛，特別適合于批量小、品種多的物料小試、中試。
設備型號規格：
型 號 | XN-TN50 | XN-TN100 | XN-TN200 | XN-TN300 | |
有效容積（L） | 提取罐 | 55 | 115 | 230 | 350 |
濃縮罐 | 55 | 115 | 230 | 350 | |
電加熱功率（KW） | 提取罐 | 6 | 9 | 12 | 12 |
濃縮罐 | 6 | 9 | 12 | 12 | |
夾層壓力(Mpa) | 提取罐 | 0.2-常壓 | |||
濃縮罐 | |||||
罐內壓力（Mpa） | 提取罐 | -0.095-常壓 | |||
濃縮罐 | |||||
提取溫度（℃） | 常溫-100 | ||||
濃縮溫度（℃） | 46-85 | ||||
攪拌功率（KW） | 提取罐 | 0.55 | 0.75 | 0.75 | 1.1 |
濃縮罐 | 0.55 | 0.75 | 0.75 | 1.1 | |
冷凝面積（M2） | 2 | 2 | 3 | 3 | |
真空泵功率（KW） | 1.5 | 1.5 | 2.2 | 2.2 | |
料液泵功率（KW） | 0.37 | 0.37 | 0.75 | 0.75 | |
占地尺寸（M） | 2.7x0.8x2.3 | 2.7x0.8x2.3 | 3x1x2.4 | 3x1x2.5 | |
注：本表格數據僅供參考，設備可根據用戶不同工藝要求設計定制，如蒸汽加熱或電加熱形式、雙冷凝形式、出渣形式、各種攪拌形式、防爆控制、自動化控制等，詳請電話咨詢0551-68105936 / 15209885360。
