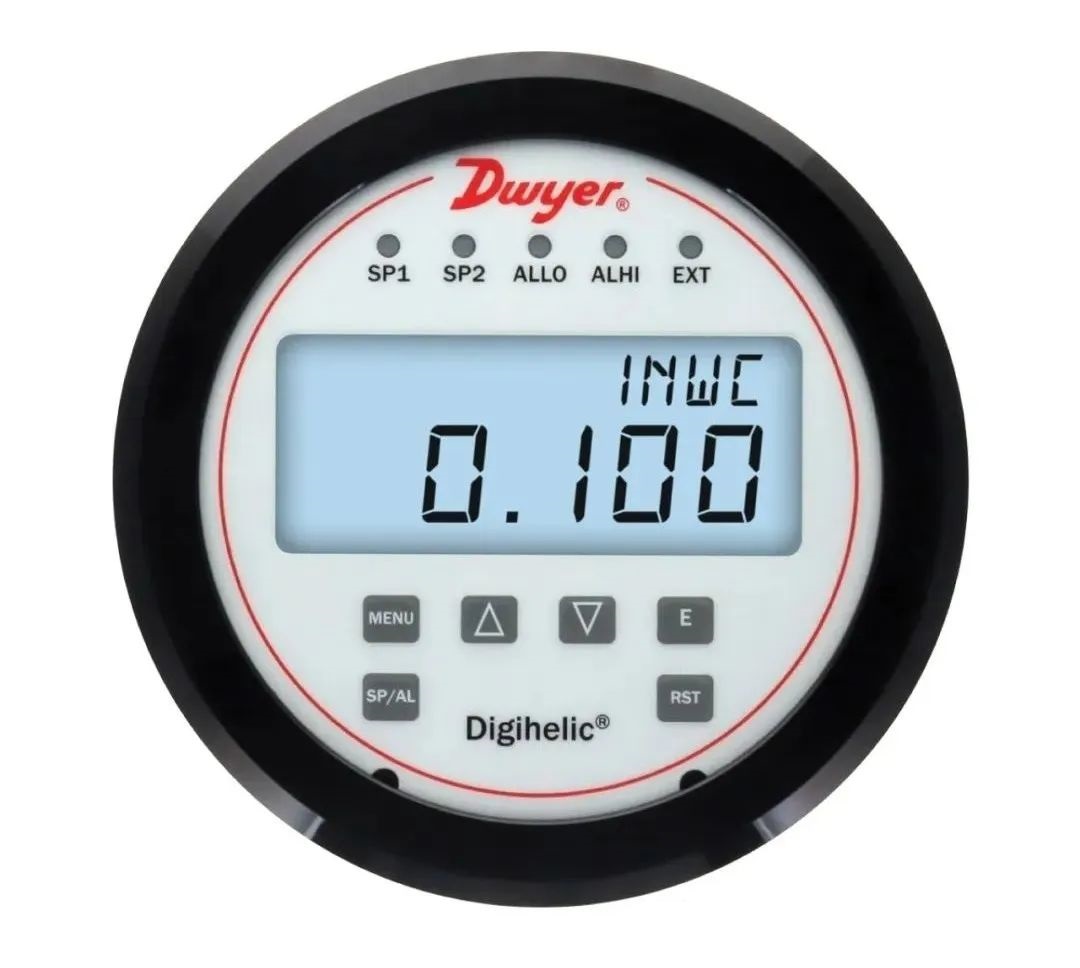

DHC系列DIGIHELIC?差壓控制器，替代舊款DH3系列差壓控制器，增加公制單位PA的可選項。DHC系列Digihelic?差壓控制器是三項功能的組合儀表，包括數顯差壓表、繼電器控制輸出差壓開關，電流和電壓信號輸出的差壓變送器。三合一組合可以精簡庫存，節約安裝時間和成本。DHC系列Digihelic?差壓控制器適用于差壓測量，風速測量，風量測量，可選多種工程單位，單向雙向組合量程。

技術指標

介質：空氣，不可燃的兼容氣體。

材質：咨詢工廠。

外殼材料：聚碳酸酯。

精度：所有量程±0.5%FSO，除了0.5 in w.c.量程的精度為±1% FSO，量程小于或等于±0.25 in w.c.的精度為±1.5%FSO。

穩定性：每年 < ±1%FSO。

壓力限制：量程 > 1 in w.c.：最大操作壓力6 psi，爆裂壓力6 psi；量程 ≤ 1 in w.c.：最大操作壓力3.6 psi ，爆裂壓力6 psi。

溫度限制：-4 至 158°F（-20 至 70°C）。

溫度影響：0.02% FS/°F(.036%FS/°C)。

電源要求：12-28VDC 或 12-28VAC 50至400Hz。

功耗：最大3VA。

輸出信號：4-20mA（4線）；0-10V、0-5V、1-5V和2-10V（4線）。通訊：BACnet MS/TP或Modbus? RTU。

支持的波特率：9600、19200、38400、57600、76800、115200。

設備負載：1/8 單位負載。

零點和量程調整：可通過菜單配置。

響應時間：400ms（當阻尼設置為0時）。

顯示：帶背光的LCD顯示屏，LED狀態指示燈。

電氣連接：15針高密度D型公接頭。帶18?(46cm)長的15芯電纜。

過程連接：側面和背面有1/8?NPT內螺紋接口。

外殼防護等級：NEMA 4X(IP66)。

安裝方向：任意方向。

尺寸：5?(127mm) x 1.9?(48mm)深。

重量：8.8 盎司（250克）。

機構認證：BTL、CE。

開關技術指標

開關類型：2個單刀雙擲繼電器。

額定值：1A@30VAC/VDC。

設定點調整：可通過菜單配置。

優點/特點

● 多功能的創新儀表，三合一的設計，可以精簡庫存，節約安裝時間和成本。

● 在極低差壓測量時能達到1.5%的精度，超過1英寸水柱量程的儀表為0.5%的精度。

● 使用內置菜單進行配置安全可靠

● 可選不銹鋼表框現場對DHC控制器進行升級

產品應用場合

● 風量

● 過濾器狀態

● 風管或建筑物靜壓

● 風門和風機控制
