U型管換熱器：

1 .U型管換熱器結構：整體采用316L衛生級管材，內個表面拋光ra≤0.4um，提供管材材質證明書。U型管換熱器是所有制藥工業水處理不可少的配套設備，同時也是食品化工領域所必配備的產品

2.換熱器換熱管的設計：換熱管采用優質316L無縫鋼管，滿足一般堿性酸性物料的要求，換熱管的拋光及布管要求均嚴格按藥用級產品的標準進行設計。

3.可實現SIP在線滅菌，與產品接觸部位采用電解拋光工藝，表面光潔度小于0.5μm；。

4.U型管的管板為活動管板，可整體抽出清洗，由于管板管殼分開，也避免了交差污染的可能性。

5.換熱器管箱設計：U型管換熱器通常為立式安裝，不會存在的死區問題。

6.U型管換熱器換熱面積：從0.5平米到15平米，采用單程流通，多流程流通。

U型管雙管板換熱器主要技術指標：

換熱面積：0.3-15m2

設計溫度：185℃

設計壓力：0.8MPa

材質選擇：ANSI 316L優質無縫鋼管（DIN1.4435標準或1.4401）

密封圈：O型圈密封（符合FDA、USP classⅣ）

連接方式：快裝（DIN、SMS、ISO等可選標準）

表面處理：零部件及設備整體進行電解拋光。

與產品接觸部位的管道內表面ra≤0.4um

焊接標準：依據ASME IX、EN-288-3、EN-287-1

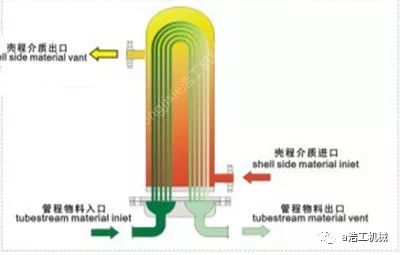

U型管換熱器工藝圖及生產實物圖

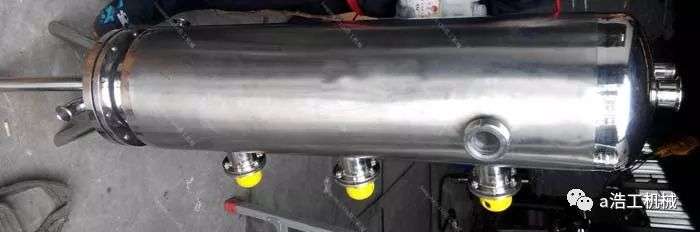

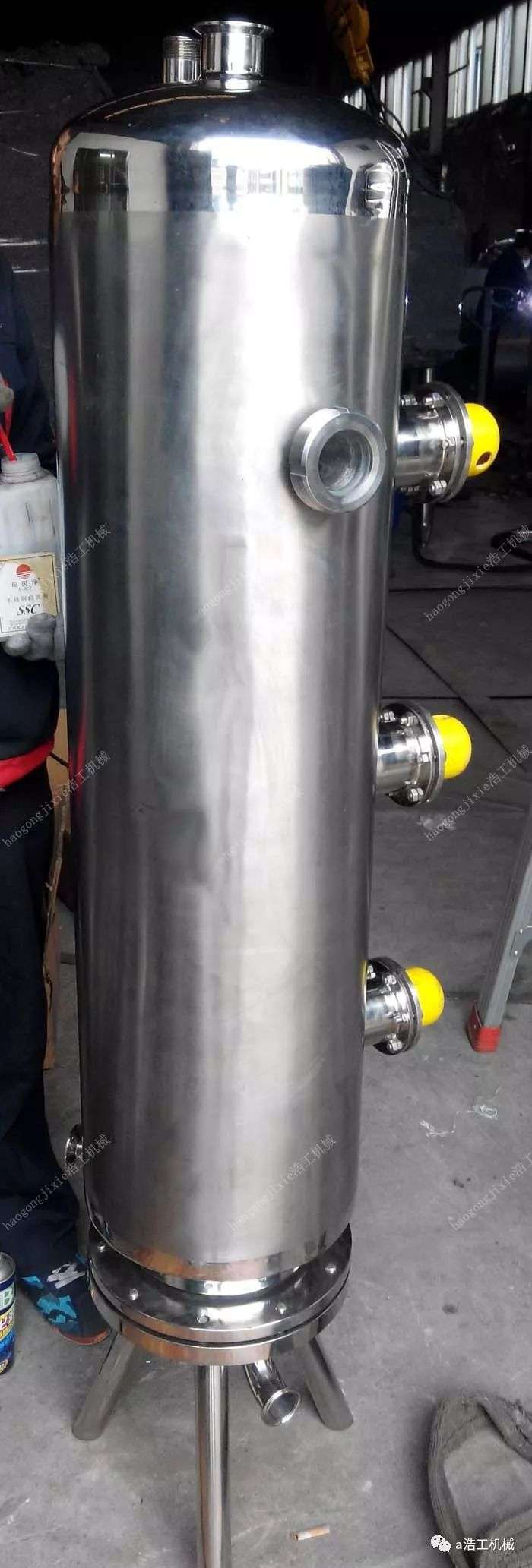

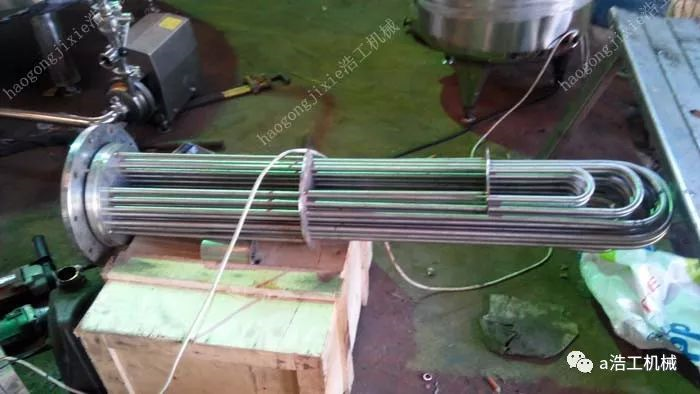

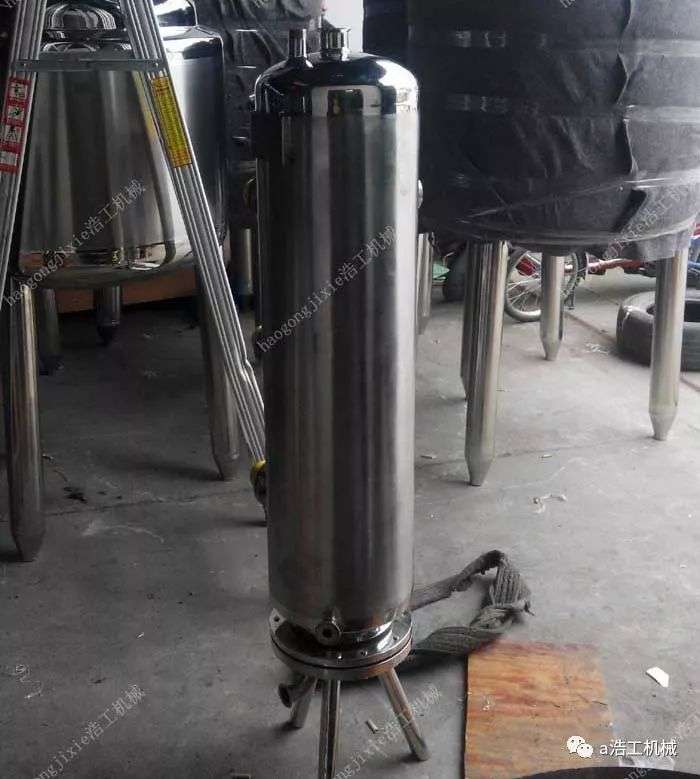

U型管換熱器實物生產圖：
