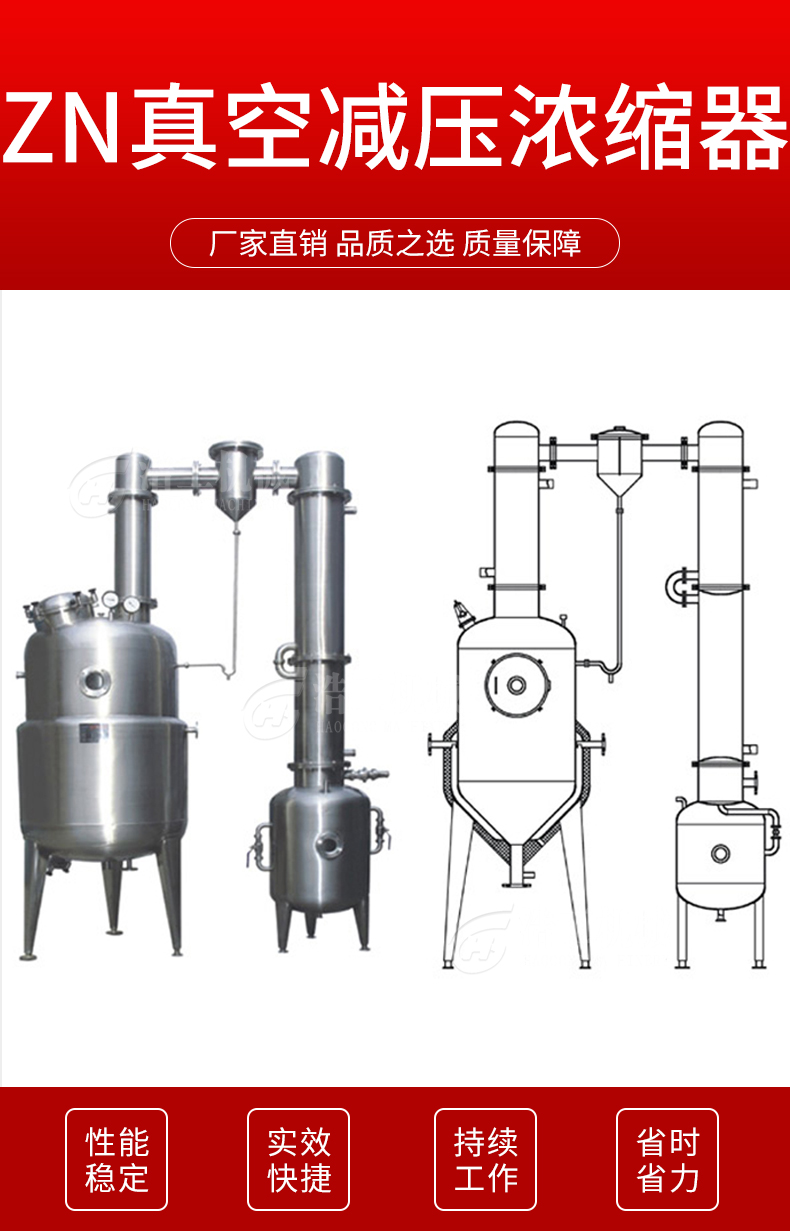

真空減壓濃縮器

一、ZN真空減壓濃縮器概敘

是一種在真空系統下操作的自然循環型濃縮器。本產品系通用性的濃縮裝置, 它既可濃縮水溶液，也可用于有機溶媒的溶液回收，既可在真空下操作，也可在常壓下操作。本設備與物料接觸部分均為不銹鋼制造，具有良好的耐腐蝕性能，經久耐用，收膏比重大，達1.3-1.4，可配置攪拌。

二、ZN真空減壓濃縮器用途

可廣泛用于醫藥、食品、化工、輕工等行業的水或有機溶媒溶液的濃縮濃縮。特別適用于熱敏性物質(例如中藥生產的水，醇提取液，抗生素發酵、牛奶、果汁等)在真空條件下進行低溫連續濃縮，可確保產品質量。

ZN真空減壓濃縮器簡介：

主要由球型濃縮罐主體（一次沖壓成型不抨接特點）、冷凝器、汽液分離器、受液桶四個部分組成，可用于制藥、食品、化工等行業對料液的濃縮、蒸餾及有機溶媒的回收等工藝。由于采用真空濃縮，故濃縮時間短，且不會破壞熱敏性物料的有效成份。本設備與物料接觸部分均為不銹鋼制造，具有良好的耐腐蝕性能，經久耐用，收膏比重大，達1.3-1.4，可配置攪拌。

ZN真空減壓濃縮器主要配置參數:

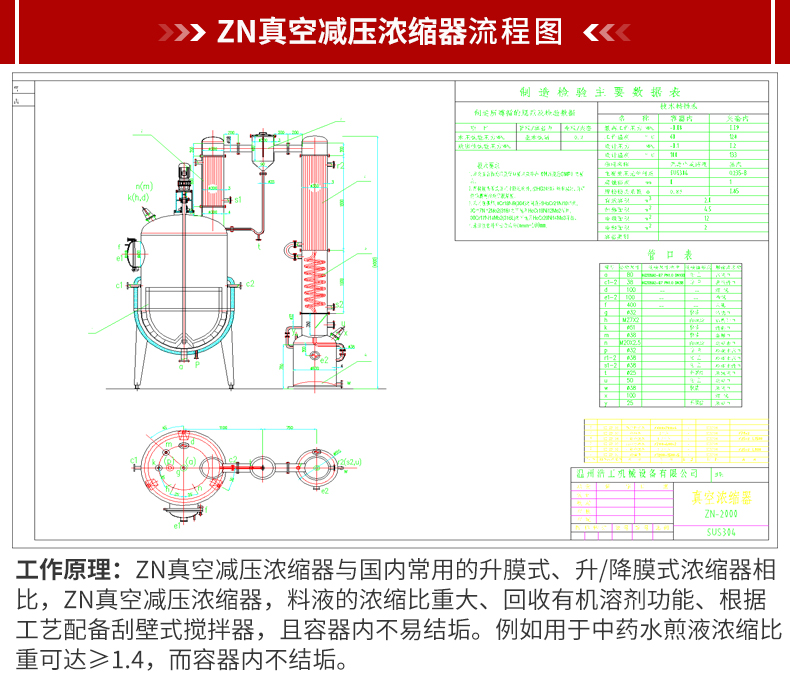

1.設備由濃縮主罐（帶夾套、保溫）、汽液分離器、冷凝器、真空收液罐及內部連接管道等組成。

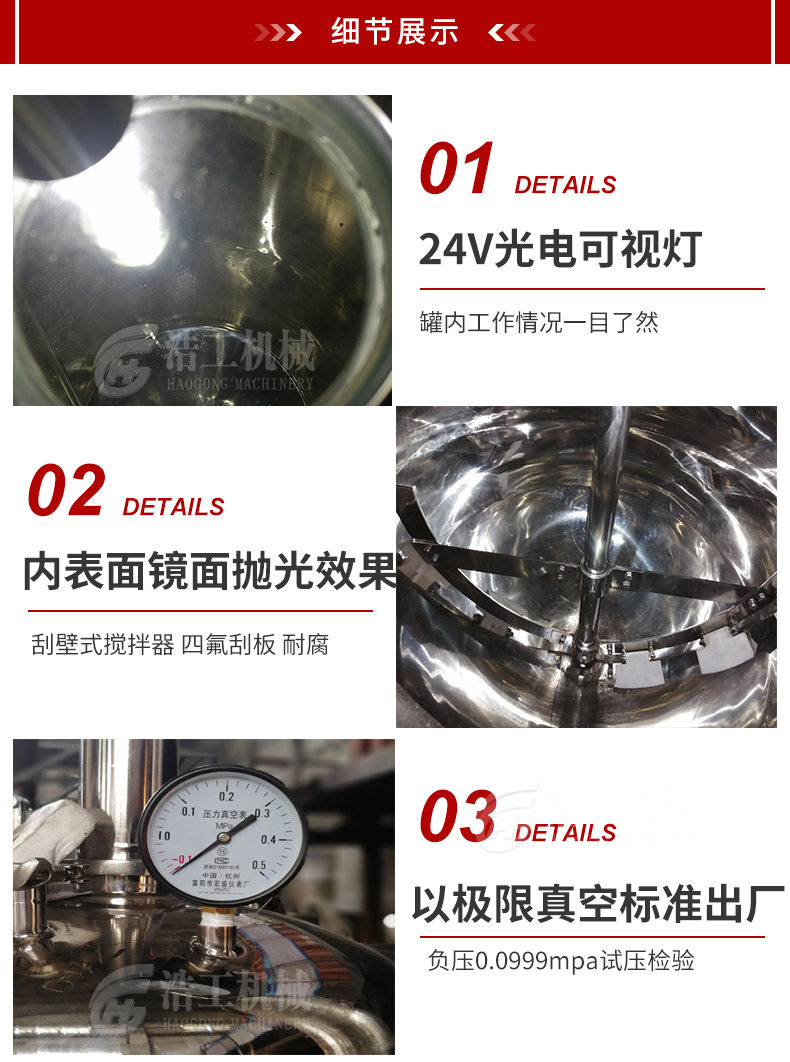

2. 濃縮主罐為一次沖壓成形的球體形狀，立式支腳安裝，頂部二次蒸汽出口，罐體備有衛生級快開人孔、進料口、出料口、放空口、溫度計、視燈、視鏡、360°萬向旋轉清洗器及其他各功能管口等；

3.設備容積為300L-1000L，根據用戶要求可非標制作，罐內設計壓力為-0.1MPa，夾套設計壓力為0.3MPa，設計溫度140度。

4.所有材質為s30408，采用抗老化珍珠棉或耐高溫聚氨脂發泡保溫，保溫層厚度δ＝50mm；

5.設置的汽液分離器有效裝汽水分離，不跑料，液體自然回流；

6配置列管冷凝器、盤管冷卻器，真空收液罐材質均為S30408；

6.容器內表面鏡面拋光小于0.6um,外表面鏡面或磨砂亞光處理；

7.隨機配送衛生級清洗器、真空壓力表、溫度計、等配件。

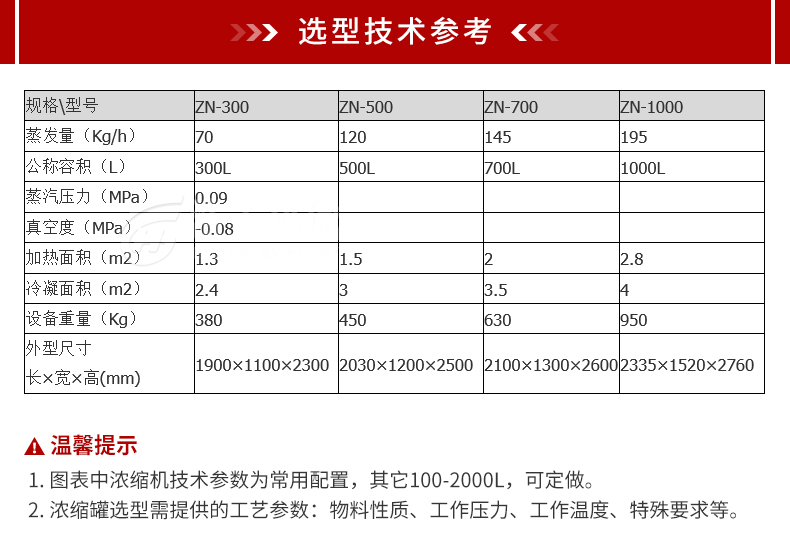

球形濃縮罐主要技術參數:

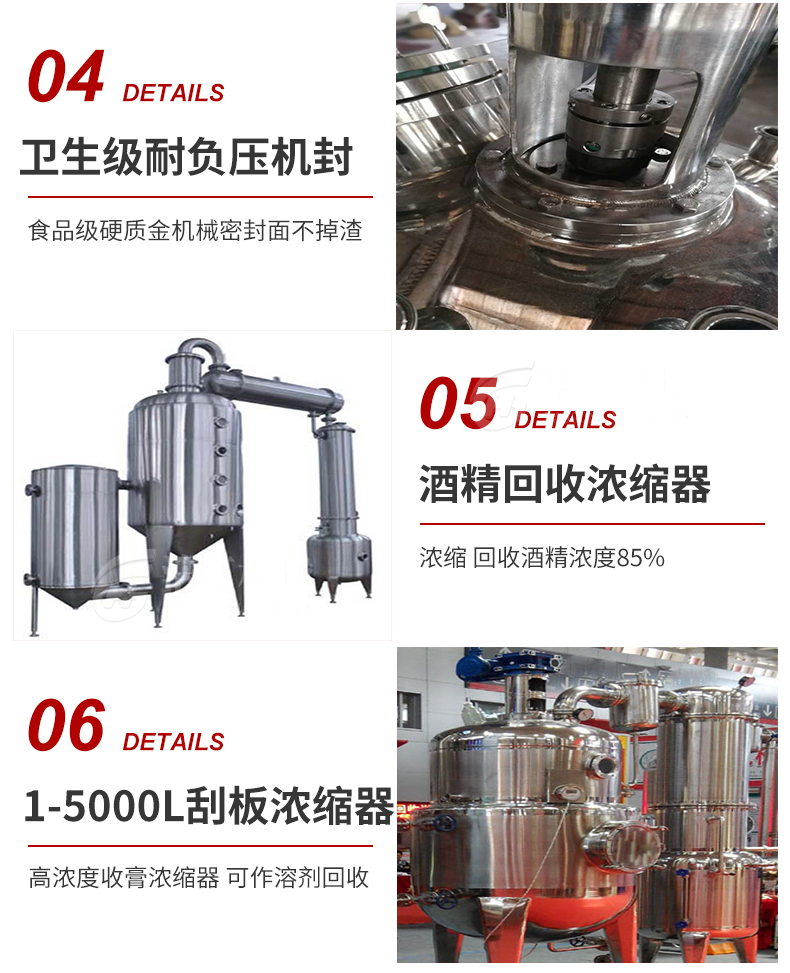

另根據客戶要求，配置攪拌裝置，刮壁攪拌器等。

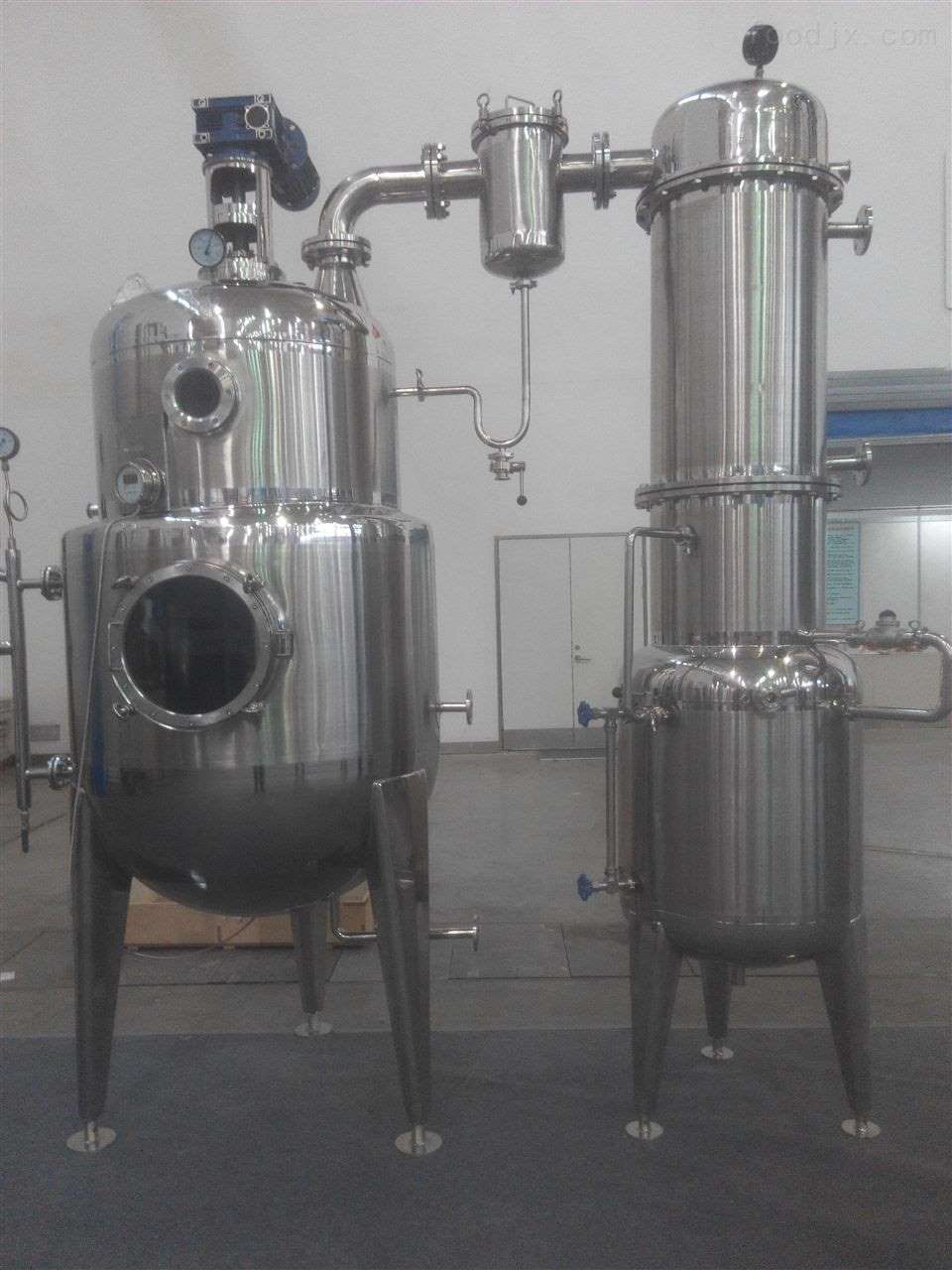

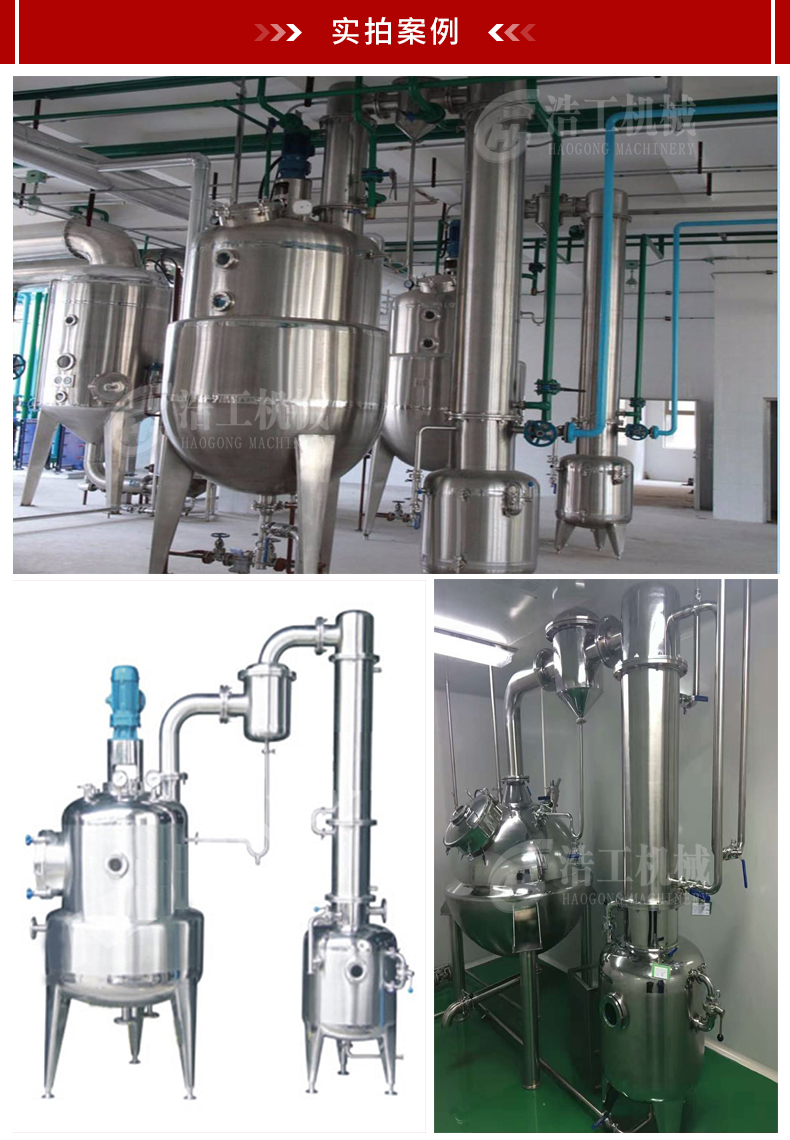

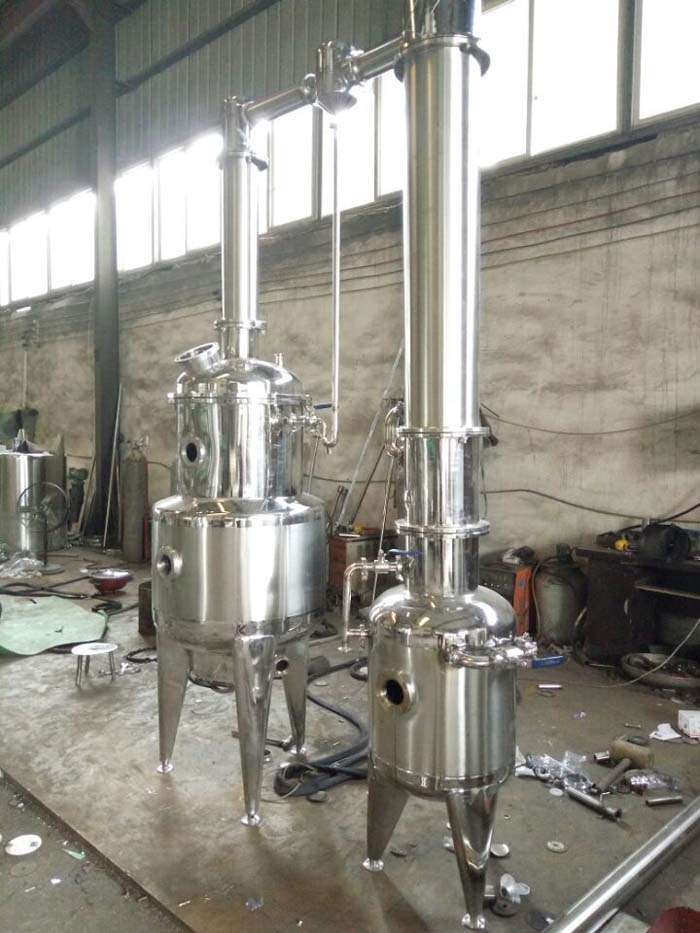

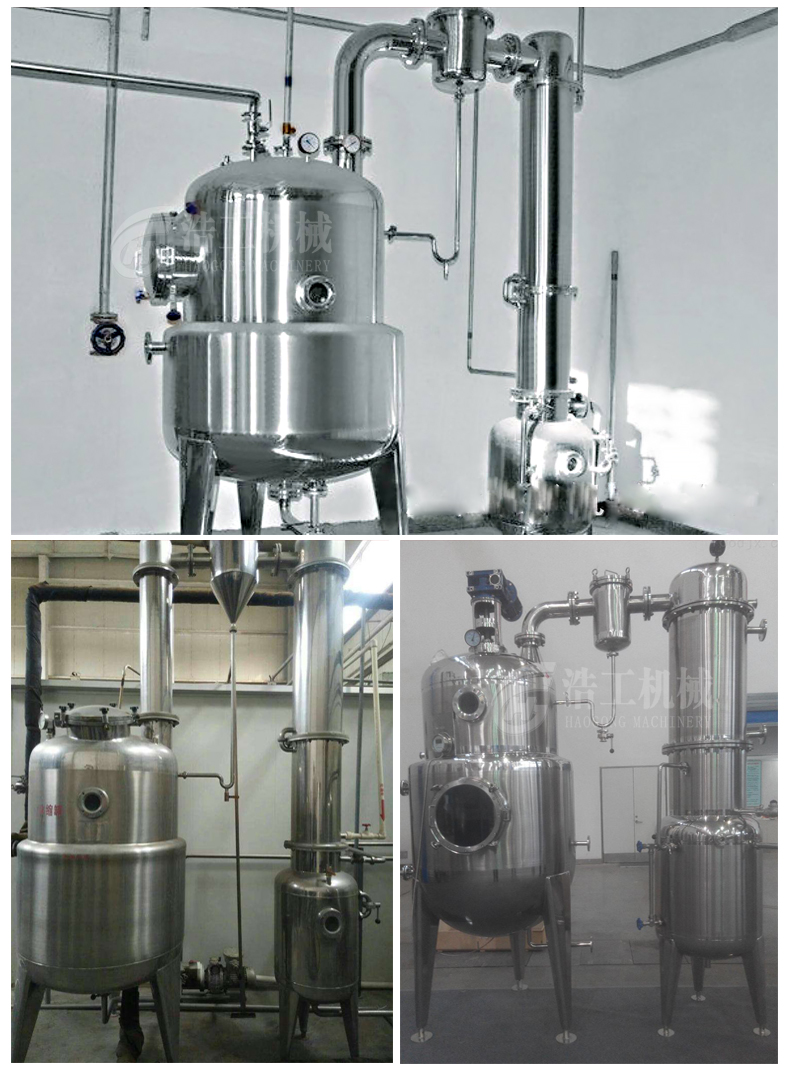

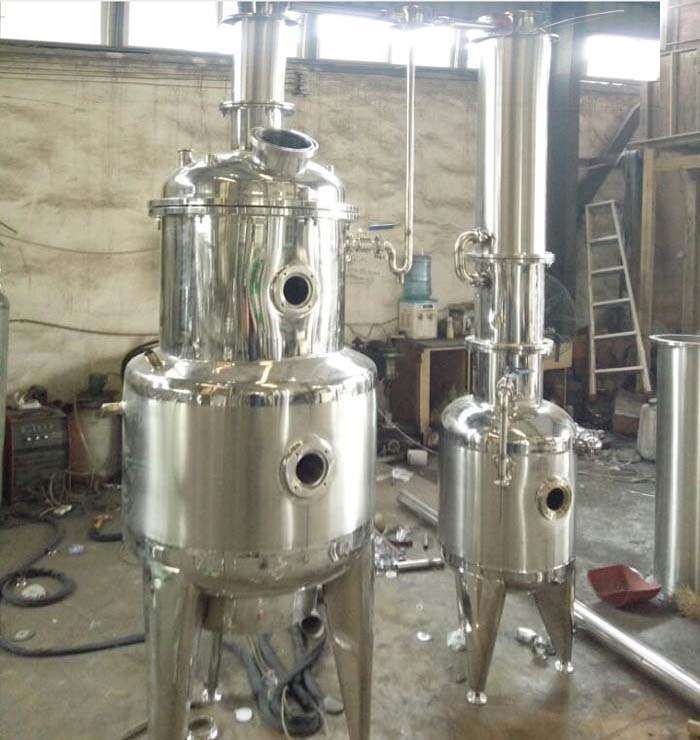

球形濃縮罐生產實物圖:

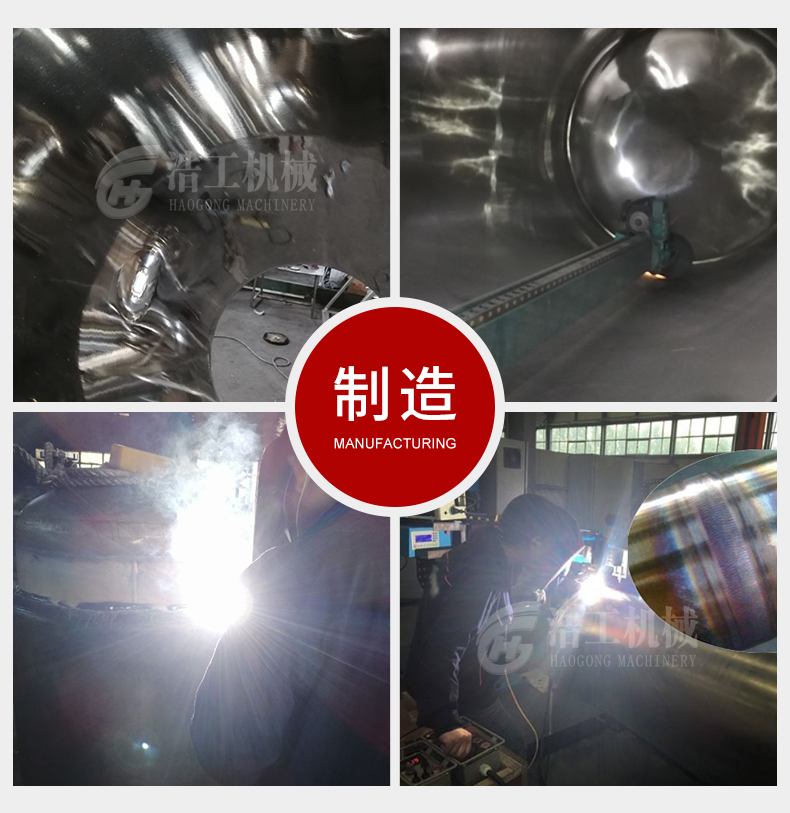

生產設備：
