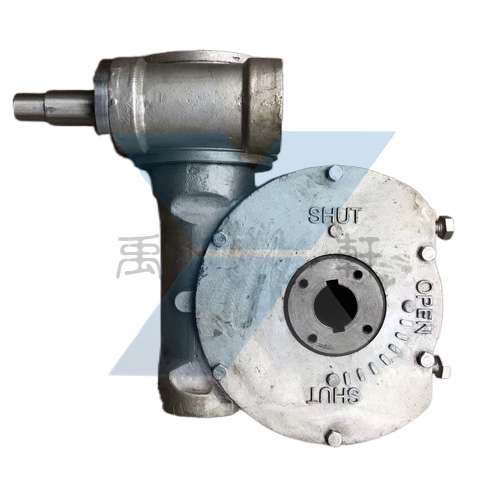

上海禹軒閥門生產的QDX3-C6不銹鋼渦輪箱,S系列多部分回轉型閥門手動裝置是一種90°回轉型閥門驅動裝置,雙級不銹鋼渦輪箱,出口開不銹鋼渦輪頭,閥門不銹鋼減速器適用于大規格的球閥、蝶閥、旋塞閥等類閥門。通常增設一級蝸輪減速機構，組合成雙級傳動，又稱二級傳動，增加力矩和速比,以減少手動操作力。閥門手動裝置特殊型可輸出360°多回轉型。產品共有12個型號-QDX3-S4,QDX3-S5,QDX3-S6,QDX3-S7,QDX3-S8,QDX3-S9,QDX3-S1O,QDX3-S11,QDX3-S12,QDX3-S13,QDX3-S13D,QDX3-S14,蝶閥可配套 DN300-DN2200 規格上使用，總共有10個等級規格。球閥可配套DN100-1200規格上使用，總共有12個等級規格。

QDX3-C6不銹鋼渦輪箱連接尺寸結構圖

型號					S6	S7	S8	S9	S1O		S1 1	S12	S13	S13D	S14
		G3	G4	G5	G6	G7	G8	G9	G10		G1 1	G12	G13	G13D	G14
技 術 參 數
速比		483:1	495:1	621:1	456:1	551:1	583:1	682:1	1005:1		1920:1	2407:1	2703:1	3162:1	3015:1
單人操作	輸入力矩Nm	80	80	80	1 40	1 40	165	165	195		195	240	240	280	280x2
	輸出力矩Nm	750	1500	3000	5700	7000	8600	10100	17500		33500	51000	58000	79700	152000
多人操作	輸入力矩Nm								195x2		165x2	195x2	240x2	280x2	280x3
	輸出力矩Nm								35000		55000	84500	116000	150000	220000
限位調整		±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°		±5°	±5°	±5°	±5°	±5°
蝶閥-DN		125  -150	200 -250	300 -350	400  -450	500  -600	700	800	900 -1000		1100 -1200	1400 -1600	1600 -1800	1800 -2200	2200 -2600
球閥-DN		80	100	150	200	250-300	350	400	500		600	700	800	900	1000-1200
連接尺寸
法蘭外圓(D)		125	150	175	210	260	300	350	415		475	560	650	683	800
連接孔中心 (Do)		102	125	140	165	200	254	298	356		406	483	590	603	720
凹面 (D1xh)		70x4	85x4	100x4	130x5	160x5	200x5	230x5	260x5		300x8	370x8	490x8	470x8	600x8
孔數-螺栓(N\M)		4-M10	4-M12	4-M16	4-M20	8-M16	8-M16	8-M20	12M20		12-M20	12-M22	12-M27	20-M36	12-M30
標準軸孔 (d)		24	30	36	40	50	60	80	90		1 10	130	160	180	200
鍵寬x鍵高x條數 NO.x 90°		8x7  x1	10x8  x1	12x8 x1	12x8 x2	16x10 x2	18x11 x2	22 x14 x2	25x14 x2		28x16  x2	32x18 x2	40x22  x2	45x25  x2	45 x25 x2
可選軸孔		22-24	28-32	32-35	38-42	45-55	55-65	70-75	80-85		90-100	110-120	150-160	160-180	180-220
		25-26	34-36	38-40	45-48	58-60	68-70	85-90	90-100		110-120	140-150	170-180	200-220	230-240
安裝高座  (H)		62	68	75	105	110	120	135	150		180	195	205	240	250
鑄件手輪 (Φ)		240	產品展示 上海禹軒泵閥有限公司 首頁 ｜  關于我們 ｜ 產品中心 ｜ 資訊中心 ｜ 聯系我們 13585782281 yxvalve@163.com 奉賢區金大公路8139號
