DM DIGIMAG?系列差壓變送器

與標準MagneHealic?差壓計尺寸相同

DM DigiMag?系列差壓變送器感測空氣和兼容氣體的壓力，并發送標準的4-20 mA輸出信號。DM外殼經過專門設計，可安裝在與標準Magnehelic?量規直徑相同的開口中。工廠可根據特定范圍校準各種型號。聚碳酸酯模制外殼采用整體式壓力連接，減少了安裝時間。數字按鈕零點和量程簡化了典型旋轉電位計的校準。單個按鈕可根據范圍選擇4到6個工程單位。

特征

通過零點和量程控制縮短了安裝時間，提供了快速簡便的校準

通過按鈕式零點和量程控制，快速輕松地進行設置和校準

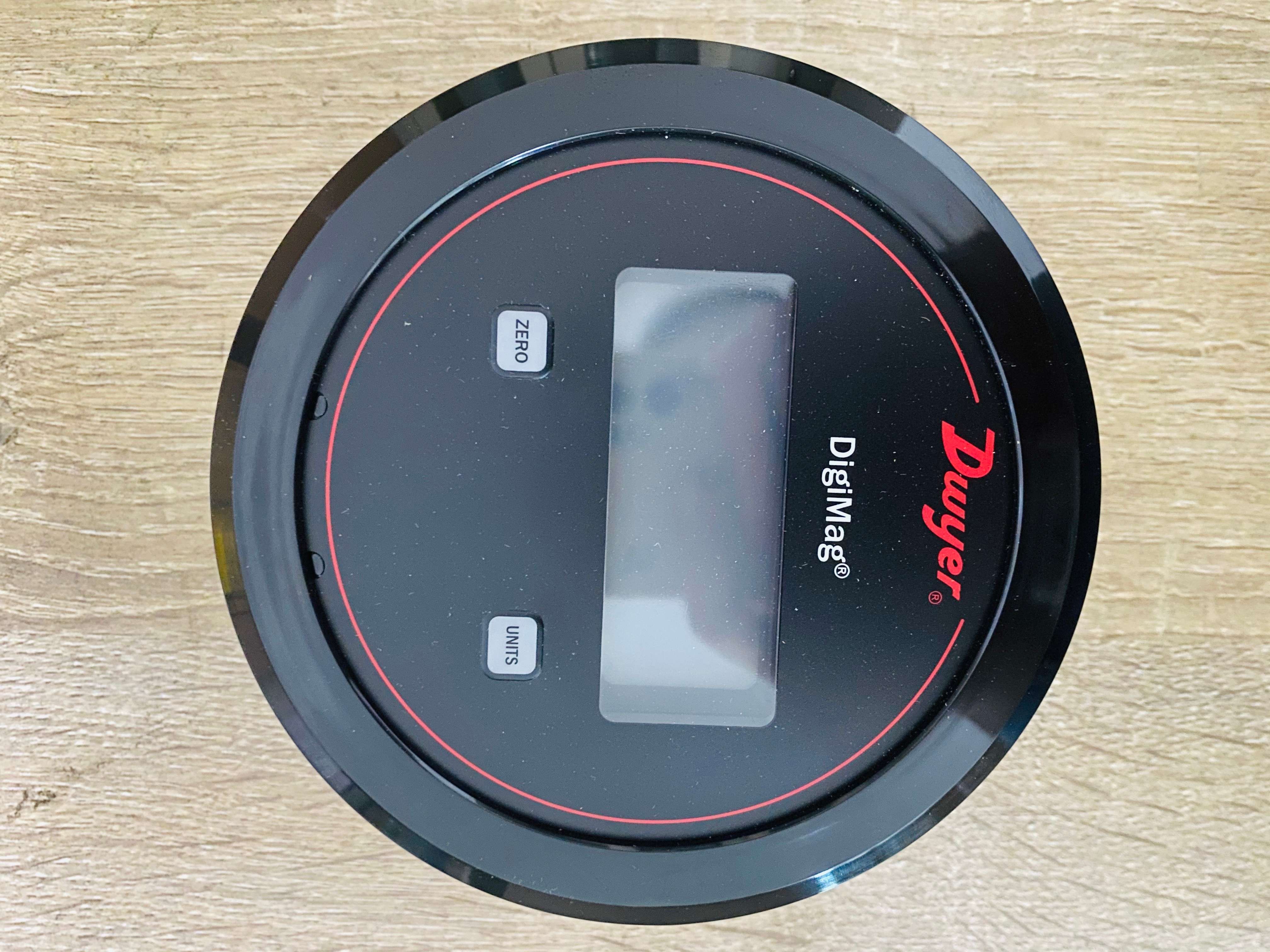

通過易于閱讀的LCD顯示屏，本地警報可立即采取糾正措施

降低升級安裝成本，簡化MagneHealic?量規的現場升級，因為兩者都使用相同直徑的切口

產品應用

過濾器上的壓差風機控制管道或建筑室內的靜壓監控

服務：空氣和不可燃兼容氣體。

材料：咨詢工廠。外殼材料：聚碳酸酯。

精度：除0.25 in w.c.@±2%FSO和±0.1 in w.c.@±4%FSO或以下范圍外，所有范圍的FSO均為±1%。

穩定性：<±1%/年FSO。

壓力限制：水下溫度范圍>1：工作壓力為6 psi，爆裂壓力為6 psi；水下溫度范圍=1：工作壓力3.6磅/平方英寸，爆破壓力6磅/平方英寸。

溫度限制：-4至158華氏度（-20至70攝氏度）。熱效應：0.036%FS/°C（0.02%FS/°F）。

電源要求：10-35 VDC（2線）。

輸出信號：4-20毫安（2線）。

零點和量程調整：按下按鈕。

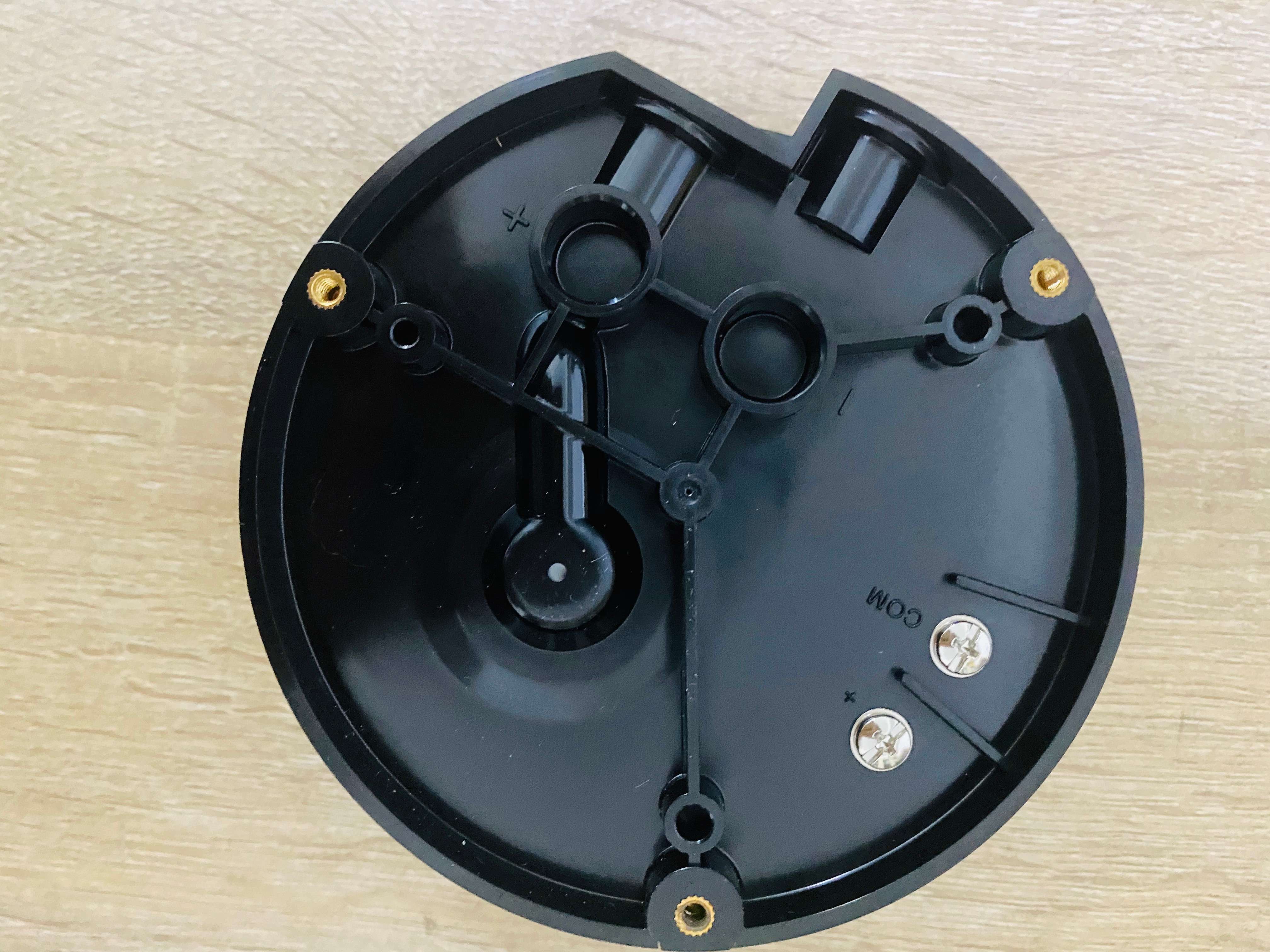

回路電阻：0至1250Ω電流消耗：21 mA電氣連接：螺釘式端子。

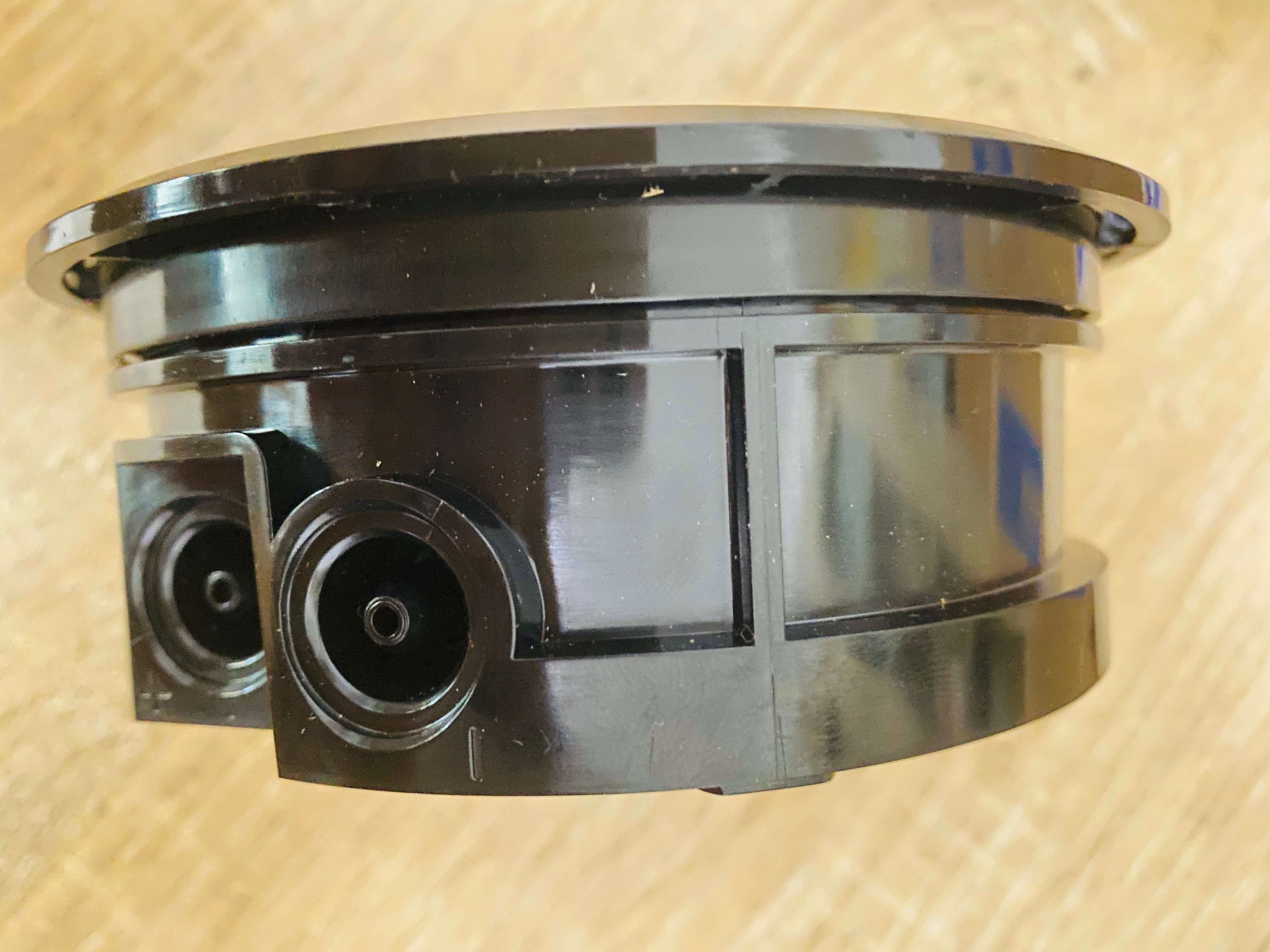

工藝連接：1/8英寸、3/16英寸、1/4英寸、5毫米、6毫米內徑撓性管側面的公端口。

外殼額定值：NEMA 4X（IP66）。

安裝方向：對位置不敏感。

尺寸：外徑5英寸（127毫米）x1.9英寸（48毫米）深。重量：7.04盎司（200克）。

機構批準：CE。

Model Description

DM-001 Differential digital pressure transmitter, range 0-0.1" w.c.

DM-002 Differential digital pressure transmitter, range 0-0.25" w.c.

DM-003 Differential digital pressure transmitter, range 0-0.5" w.c.

DM-004 Differential digital pressure transmitter, range 0-1.0" w.c.

DM-005 Differential digital pressure transmitter, range 0-2.0" w.c.

DM-007 Differential digital pressure transmitter, range 0-3.0" w.c.

DM-008 Differential digital pressure transmitter, range 0-5.0" w.c.

DM-202 Differential digital pressure transmitter, range 0.25-0-0.25" w.c.

DM-203 Differential digital pressure transmitter, range 0.5-0-0.5" w.c.
