石油管道智能測試樁安裝需要嚴格遵照規定，確保陰極保護系統數據采集精準、傳輸穩定、運行可靠。以下為詳細安裝步驟與技術規范：

一、安裝前準備

1、技術資料與設計文件確認；2、現場勘查與定位；3、設備與材料準備；4、人員與安全

二、基礎施工

1、基坑開挖：根據設計要求的尺寸和深度開挖基坑。

2、電纜溝開挖：從測試樁安裝位置向管道方向開挖電纜溝。

3、基礎澆筑：按設計配比攪拌混凝土，將混凝土澆筑于基坑底部，形成測試樁基礎平臺，。

4、接地極安裝：在指定位置打入或埋入接地極，確保接地極與土壤接觸良好，測量接地電阻，需符合設計要求。

三、測試樁本體安裝

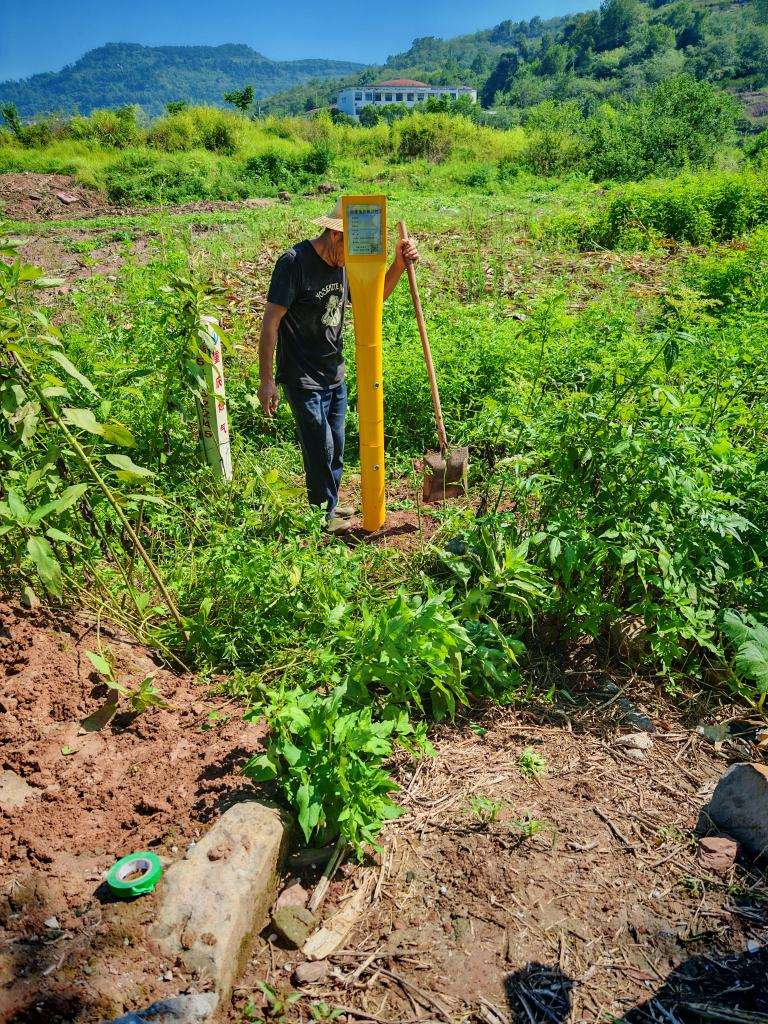

1、測試樁就位：將智能測試樁小心吊裝或搬運至安裝位置，使其垂直立于基礎之上。

2、固定測試樁：采用地腳螺栓或其他固定方式將測試樁與基礎連接牢固，防止傾倒或位移。

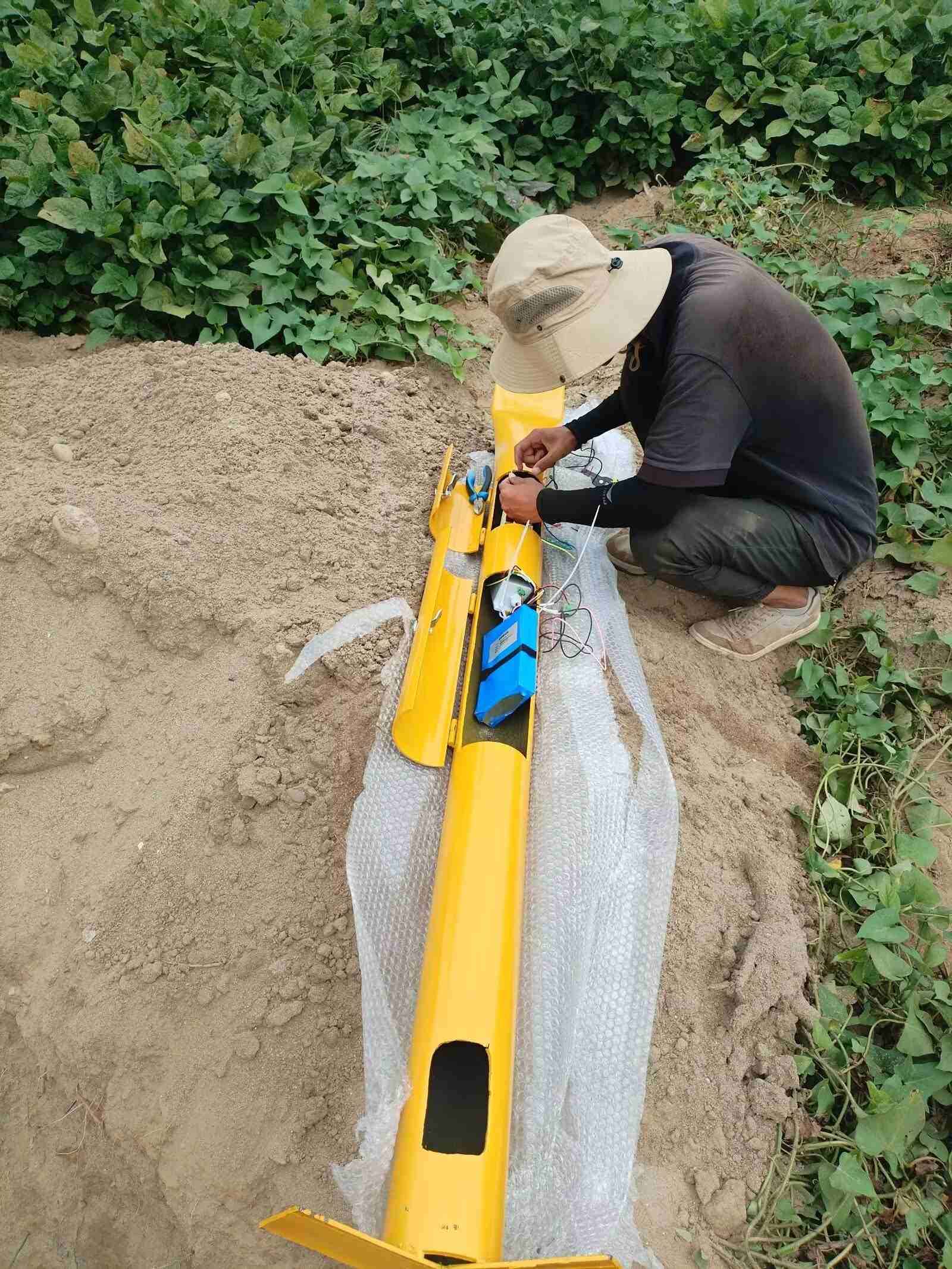

3、電纜敷設與連接：將信號電纜和電源電纜從電纜溝內引出，穿入測試樁底部的電纜入口；將電纜與測試樁內部的接線端子正確連接，確保極性正確、接觸良好。連接完成后，使用絕緣膠帶或熱縮管對連接點進行絕緣處理；多余電纜應盤繞整齊，固定于測試樁內部或電纜溝內，避免拉扯或擠壓。

4、內部檢查與調試：檢查測試樁內部各部件連接是否牢固，線路是否正確，無短路、斷路現象。

四、回填與防護

1、電纜溝回填：分層回填電纜溝內的土壤，每回填750px左右進行夯實。

2、基坑回填：在測試樁周圍進行基坑回填，同樣分層夯實。

3、防腐處理：對測試樁底部易受腐蝕的部位，采用防腐涂料或熱縮套進行密封防腐處理。

4、標識與警示：在測試樁頂部或明顯位置安裝標識牌，注明測試樁編號、用途、所屬單位及聯系方式等信息。

五、系統調試與驗收

1、系統聯調：連接測試樁與上位機監控系統，進行系統聯調。

2、性能測試：對測試樁的各項技術指標進行測試，確保符合設計及產品標準要求。

3、現場清理：清理施工場地，整理施工工具和剩余材料，確保環境整潔。

4、驗收：施工單位提交安裝記錄、調試報告等資料，由建設單位組織相關人員進行驗收。驗收合格后，辦理交接手續，正式投入使用。
