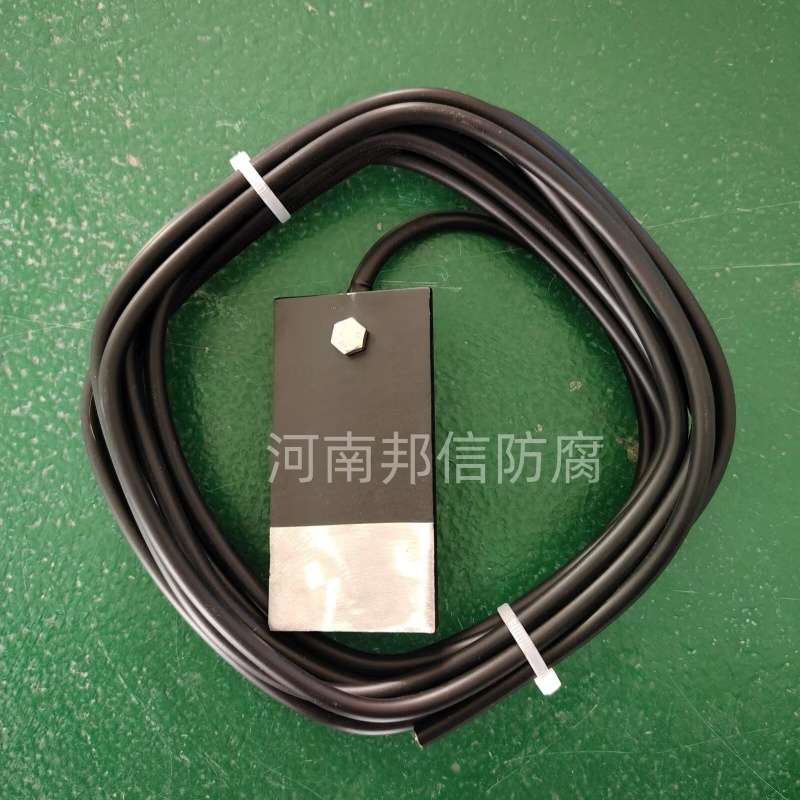

極保護電位檢查片是用于模擬被調查管道陰極極化后電位的檢查片，將其埋設在管道測試點處，檢查片部分露出，其余部分有防腐層，檢查片的埋設狀態、材質均與管道相同，通過電纜與管道連接起來，這樣檢查片的露出部分就模擬了管道的一個防腐層漏點。當管道處于陰極保護狀態時，管道被保護電流極化的同時，檢查片也會被極化為與管道相同的程度，只需測量檢查片的瞬時斷開電位，即可代表管道測量點的斷電電位。NACE SP0502-2010《管道外腐蝕直接評價方法》認為檢查片的斷電電位近似于管道防腐層漏點處的陰極保護電位，能夠評估管道陰極保護效果。

鋼試片的大小為：100mm×50mm×5mm。稱重精度為0.01g。試片要經有機溶劑脫脂,酸洗除銹和去軋制氧化皮。吹干干燥24小時后才能稱重。并用瀝青或石蠟將檢查片上編號和準測試都位涂敷覆蓋,嚴格計算暴露面積。檢查片常規測試周期不得小于一年。推薦為1、2、5、10、20年。

陰極保護檢查片既可作為陰極保護斷電電位評價，又可通過觀察檢查片的腐蝕情況對檢查片的陰極保護效果進行定性評價。與以往直接通過測試樁測量保護電位相比，檢查片測量的斷電電位更能反映管道陰極保護效果，操作簡單，拆卸方便。
