一、核心功能與工作原理

直流隔離：直流閉鎖電壓 ±1V~±5V 可調，直流阻抗≥1000MΩ、漏電流≤1μA，阻止陰極保護電流流失，確保電位穩定在 - 0.85V~-1.20V（CSE）。

交流泄放：50Hz 交流阻抗≤50mΩ，穩態通流 20-100A，短時耐受≥3500A（50Hz/30 周波），高效泄放雜散電流。

過壓防護：雷擊浪涌耐受 50-100kA（8/20μs），納秒級響應（≤1μs），嵌位殘壓≤±6V，防護直擊雷與感應雷。

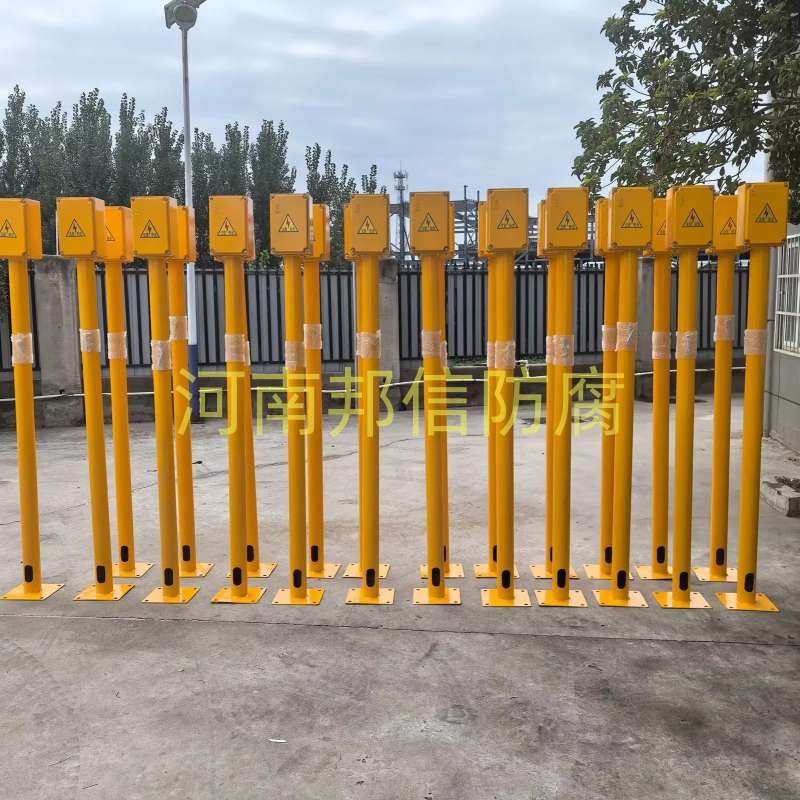

測試監測：集成電位 / 電流測試端子、接地端子，支持現場巡檢；智能型可通過 4G/LoRa 上傳電壓、電流、溫度、導通次數等數據，實現故障告警。

二、關鍵技術參數與選型

參數類別

核心指標

選型范圍

應用依據

電氣性能 直流閉鎖電壓 ±1V~±5V（可調） 匹配陰極保護電位，避免誤通 / 泄漏

直流漏電流 ≤1μA（高精度）/≤1mA（常規） 漏電流越小，陰極保護損耗越低

交流穩態通流 20-100A（50Hz） 按雜散電流強度確定，強干擾選高值

浪涌耐受 50-100kA（8/20μs） 高雷區選≥100kA，普通區選 50kA

響應時間 ≤1μs（高速型≤25ns） 瞬態過壓場景需納秒級響應

安全防護 防爆等級 Ex d ⅡC T6/Ex e Ⅱ T4/Ex i 按爆炸危險區域（1 區 / 2 區）與溫度組別

防護等級 IP65（戶外）/IP67（埋地）/IP68（水下） 戶外選 IP65，埋地 / 水下選 IP67/IP68

外殼材質 鑄鋁 / 316L 不銹鋼 / 碳鋼（環氧灌封） 腐蝕環境選不銹鋼，普通戶外選鑄鋁

智能功能 通信模塊 4G/5G/LoRa（可選） 遠程監測與運維需求

傳感器配置 電壓 / 電流 / 溫度 / 導通次數 故障診斷與狀態評估需求
