高電阻率環(huán)境優(yōu)選：鎂合金犧牲陽極選型與安裝指南

在工業(yè)防腐領(lǐng)域，高電阻率環(huán)境（如干燥土壤、粉質(zhì)黏土、淡水、偏遠(yuǎn)無供電區(qū)域等）因電解質(zhì)導(dǎo)通性差、腐蝕介質(zhì)傳遞緩慢，對犧牲陽極的驅(qū)動電壓、放電穩(wěn)定性提出了更高要求。鎂合金犧牲陽極憑借其極低的電極電位、優(yōu)異的驅(qū)動能力，成為高電阻率環(huán)境下陰極保護(hù)的首選材料——無需外接電源，即可通過自發(fā)放電為被保護(hù)金屬提供長效、穩(wěn)定的防腐保護(hù)。本文將圍繞高電阻率環(huán)境的特性，詳細(xì)講解鎂合金犧牲陽極的選型原則、規(guī)格確定、安裝規(guī)范及注意事項(xiàng)，為工程現(xiàn)場應(yīng)用提供可落地的實(shí)操指南，助力提升防腐系統(tǒng)的可靠性與使用壽命。

一、高電阻率環(huán)境特性及鎂合金犧牲陽極的適配優(yōu)勢

要實(shí)現(xiàn)高電阻率環(huán)境下的有效防腐，首先需明確該類環(huán)境的核心特征，以及鎂合金犧牲陽極相較于其他陽極材料的獨(dú)特優(yōu)勢，為選型和安裝奠定基礎(chǔ)。

（一）高電阻率環(huán)境核心特征

高電阻率環(huán)境的核心判定標(biāo)準(zhǔn)為：土壤電阻率≥100Ω·m、淡水電阻率≥1000Ω·cm，其主要特性包括三點(diǎn)：一是電解質(zhì)導(dǎo)通性差，離子傳遞速度慢，普通犧牲陽極難以形成穩(wěn)定的原電池回路；二是腐蝕速率相對平緩，但局部腐蝕（如點(diǎn)蝕、縫隙腐蝕）風(fēng)險(xiǎn)突出，需陽極提供持續(xù)穩(wěn)定的保護(hù)電流；三是多伴隨無供電條件（如偏遠(yuǎn)地區(qū)埋地管道、野外儲罐），無法采用外接電源陰極保護(hù)技術(shù)，對犧牲陽極的自主放電能力要求極高。

常見高電阻率應(yīng)用場景包括：山區(qū)埋地輸油輸氣管道、干旱地區(qū)市政給排水管網(wǎng)、淡水湖泊閘門及輸水管、偏遠(yuǎn)礦區(qū)儲罐設(shè)施、沙漠地區(qū)通信基站接地體等。

（二）鎂合金犧牲陽極的適配優(yōu)勢

相較于鋅合金、鋁合金犧牲陽極，鎂合金在高電阻率環(huán)境中具有不可替代的優(yōu)勢，核心體現(xiàn)在兩點(diǎn)：

1. 驅(qū)動電壓足：鎂合金標(biāo)準(zhǔn)電極電位約為-2.37V，遠(yuǎn)低于鋼鐵（-0.44V）及其他工程金屬，即使在高電阻率環(huán)境中，也能形成足夠的電位差，突破電解質(zhì)導(dǎo)通性差的局限，推動原電池回路形成，確保被保護(hù)金屬充分極化，實(shí)現(xiàn)有效防腐。

2. 放電穩(wěn)定性強(qiáng)：優(yōu)質(zhì)鎂合金通過添加鋁、鋅、錳等合金元素，可有效降低極化現(xiàn)象，在低離子濃度的高電阻率環(huán)境中，仍能均勻、穩(wěn)定地釋放保護(hù)電流，避免出現(xiàn)陽極鈍化、放電中斷等問題，保障防腐效果的持續(xù)性。

此外，鎂合金犧牲陽極無需外接電源、施工便捷、維護(hù)成本低，適配高電阻率環(huán)境中多為偏遠(yuǎn)、無供電條件的場景，可大幅降低工程施工難度和后期運(yùn)維成本。

二、高電阻率環(huán)境下鎂合金犧牲陽極選型指南

選型是確保高電阻率環(huán)境防腐效果的核心環(huán)節(jié)，需結(jié)合環(huán)境參數(shù)、被保護(hù)對象特性、保護(hù)年限三大核心因素，從合金類型、規(guī)格參數(shù)、數(shù)量確定三個維度逐步推進(jìn)，避免盲目選型導(dǎo)致的防腐失效或成本浪費(fèi)。

（一）合金類型選型：適配高電阻率的鎂合金牌號選擇

高電阻率環(huán)境中，鎂合金犧牲陽極的合金成分直接決定其電流效率、放電穩(wěn)定性和使用壽命，需優(yōu)先選擇適配高電阻率場景的牌號，常用類型及適用場景如下：

1. 鎂鋁鋅錳合金（AZ63B、AZ31B）：應(yīng)用最廣泛的通用型鎂合金陽極，電流效率可達(dá)60%-70%，放電均勻，極化程度低，適用于土壤電阻率100-500Ω·m的一般高電阻率環(huán)境（如粉質(zhì)黏土、普通干旱土壤），可用于埋地管道、儲罐罐底等常規(guī)設(shè)施防腐。

2. 高電位鎂合金（Mg-Mn-Ce）：電極電位更低（約-2.45V），驅(qū)動能力更強(qiáng)，適用于土壤電阻率＞500Ω·m的極端高電阻率環(huán)境（如沙漠、巖石層土壤），或被保護(hù)金屬表面存在氧化層、涂層破損嚴(yán)重的場景，可快速極化被保護(hù)體，確保防腐效果。

3. 鎂鋅合金（Mg-Zn）：韌性較好，不易脆斷，適用于高電阻率且存在一定機(jī)械應(yīng)力的場景（如橋梁樁基、戶外小型金屬設(shè)施），可承受施工搬運(yùn)和環(huán)境擠壓，同時保證穩(wěn)定放電。

選型禁忌：避免選用純鎂陽極，純鎂電流效率低（＜40%），易發(fā)生局部腐蝕，使用壽命短，無法滿足高電阻率環(huán)境的長效防腐需求。

（二）規(guī)格參數(shù)選型：結(jié)合環(huán)境與保護(hù)需求確定

鎂合金犧牲陽極的規(guī)格（形狀、尺寸、重量）需根據(jù)被保護(hù)對象的表面積、土壤電阻率、保護(hù)年限計(jì)算確定，核心參數(shù)及選型原則如下：

1. 形狀選型：高電阻率環(huán)境中，陽極形狀需兼顧電流分布均勻性和安裝便捷性，常用形狀及適用場景：

- 塊狀陽極（方形、圓柱形）：適用于埋地管道、儲罐罐底，可直接埋設(shè)于被保護(hù)體附近，占地面積小，電流分布均勻，適配大多數(shù)高電阻率土壤場景；

- 帶狀陽極：適用于長距離埋地管道、大型儲罐罐壁，可沿被保護(hù)體連續(xù)鋪設(shè)，避免保護(hù)盲區(qū)，尤其適用于土壤電阻率不均勻的高電阻率環(huán)境；

- 棒狀陽極：適用于小型設(shè)施（如閥門、儀表接口）、狹窄空間安裝，或作為補(bǔ)充陽極，填補(bǔ)保護(hù)盲區(qū)。

2. 尺寸與重量選型：核心原則是“電阻率越高，陽極尺寸/重量越大”，確保足夠的陽極容量和放電時間，具體計(jì)算需參考以下公式（簡化版）：

陽極重量（kg）=（保護(hù)電流×保護(hù)年限×8760）÷（電流效率×鎂合金理論電容量）

其中，高電阻率環(huán)境中，保護(hù)電流密度建議取0.05-0.1mA/m2（土壤電阻率越高，電流密度取值越大）；鎂合金理論電容量為2200A·h/kg；保護(hù)年限通常取20-30年（根據(jù)工程需求調(diào)整）。

示例：某埋地管道表面積1000m2，土壤電阻率300Ω·m，保護(hù)年限25年，選用AZ63B鎂合金陽極（電流效率65%），則所需陽極總重量≈（0.08mA/m2×1000m2×25×8760）÷（0.65×2200A·h/kg）≈118kg，可選用10塊12kg塊狀陽極，確保滿足保護(hù)需求。

三、高電阻率環(huán)境下鎂合金犧牲陽極安裝規(guī)范

高電阻率環(huán)境中，電解質(zhì)導(dǎo)通性差，安裝質(zhì)量直接影響陽極放電效率和防腐效果，需嚴(yán)格遵循“連接牢固、埋設(shè)合理、導(dǎo)通良好”的原則，規(guī)范執(zhí)行安裝流程，重點(diǎn)關(guān)注以下環(huán)節(jié)。

（一）安裝前期準(zhǔn)備

1. 環(huán)境檢測：安裝前需再次檢測現(xiàn)場土壤/介質(zhì)的電阻率，確認(rèn)是否與選型時的參數(shù)一致，若電阻率偏差超過20%，需重新調(diào)整陽極規(guī)格和數(shù)量；同時清理安裝區(qū)域的石塊、雜物，避免尖銳物體損壞陽極。

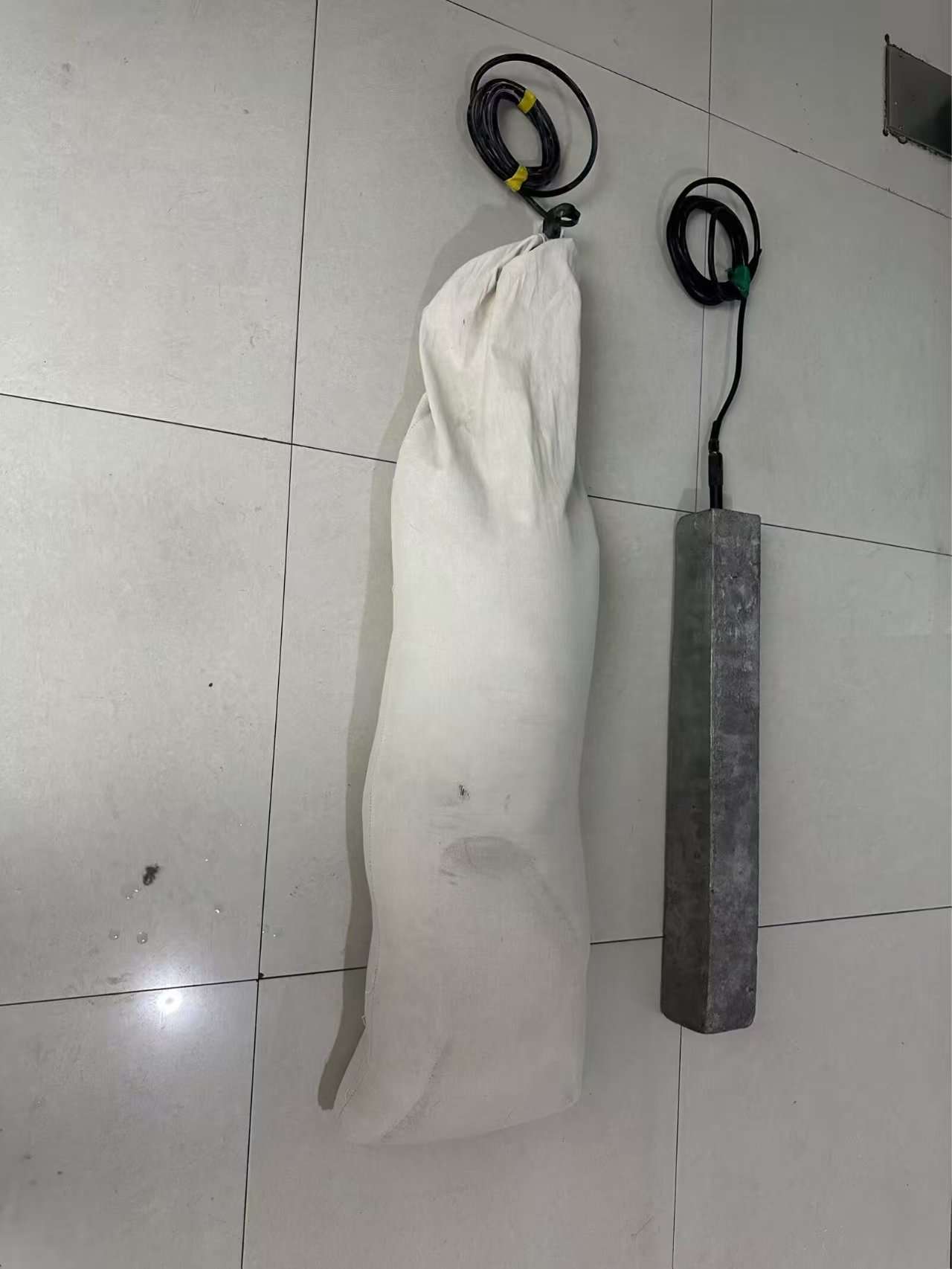

2. 陽極預(yù)處理：檢查陽極表面是否存在破損、氧化層，若有氧化層，需用砂紙打磨至露出金屬光澤，確保陽極能夠正常放電；對于塊狀、棒狀陽極，需在陽極頂部焊接導(dǎo)線（采用銅芯導(dǎo)線，截面積≥10mm2），焊接處需進(jìn)行防腐處理（涂刷防腐涂料），避免焊接處腐蝕導(dǎo)致回路斷開。

3. 回填材料準(zhǔn)備：高電阻率環(huán)境中，需準(zhǔn)備導(dǎo)電性良好的回填土（推薦配比：70%焦炭粉+30%膨潤土），提升電解質(zhì)導(dǎo)通性，促進(jìn)陽極均勻放電；回填土需干燥、無雜質(zhì)，避免含有酸性、堿性物質(zhì)，防止腐蝕陽極。

（二）現(xiàn)場安裝流程及要點(diǎn)

1. 陽極埋設(shè)：

- 埋深：陽極埋深需與被保護(hù)體埋深一致（通常為1.2-1.5m），避免埋深過淺導(dǎo)致環(huán)境溫度變化影響放電穩(wěn)定性，或埋深過深增加施工難度；若土壤電阻率極高，可適當(dāng)加深埋深（1.5-2.0m），接觸更濕潤的土壤，提升導(dǎo)通性。

- 間距：嚴(yán)格按照選型確定的間距布置陽極，陽極與被保護(hù)體的水平距離為1-3m，避免距離過近導(dǎo)致局部電流過大，或距離過遠(yuǎn)導(dǎo)致電流傳遞不暢；多塊陽極布置時，需呈對稱分布，確保電流均勻覆蓋被保護(hù)體。

- 回填：陽極放入坑中后，先回填一層5-250px厚的回填土，覆蓋陽極表面，再分層回填、夯實(shí)，回填高度高于地面10-375px，防止雨水沖刷導(dǎo)致陽極裸露。

2. 導(dǎo)線連接：

- 陽極導(dǎo)線與被保護(hù)體的連接需牢固，優(yōu)先采用焊接（埋地管道可采用對焊、搭焊），焊接處需打磨光滑，涂刷防腐涂料和絕緣層，避免接觸土壤發(fā)生腐蝕；小型設(shè)施可采用螺栓連接，確保接觸良好，無松動。

- 導(dǎo)線需埋設(shè)于地下，避免裸露在地面，防止導(dǎo)線老化、破損；導(dǎo)線走向需避開尖銳物體，轉(zhuǎn)彎處需預(yù)留一定余量，避免拉扯導(dǎo)致導(dǎo)線斷裂。

3. 檢測驗(yàn)收：安裝完成后，需檢測陽極與被保護(hù)體的連接電阻（≤0.01Ω），確?；芈穼?dǎo)通；同時檢測保護(hù)電位，被保護(hù)金屬的保護(hù)電位需達(dá)到-0.85V~-1.20V（相對于飽和硫酸銅參比電極），若電位不達(dá)標(biāo)，需調(diào)整陽極數(shù)量或位置。

（三）不同場景安裝特殊要求

1. 干旱沙漠地區(qū)（電阻率＞500Ω·m）：陽極埋深需達(dá)到2.0m以上，回填土中可添加適量蒸餾水，提升導(dǎo)通性；同時在陽極周圍設(shè)置防護(hù)層，防止風(fēng)沙沖刷導(dǎo)致回填土流失。

2. 淡水環(huán)境（如湖泊、水庫）：陽極需采用水下專用密封包裝，避免陽極與淡水直接接觸導(dǎo)致過快溶解；陽極布置需避開水流湍急區(qū)域，防止水流沖擊導(dǎo)致陽極移位、導(dǎo)線破損。

3. 涂層管道：陽極需布置在涂層破損處附近（每處破損點(diǎn)至少布置1塊陽極），確保破損區(qū)域能夠獲得足夠的保護(hù)電流；同時避免陽極與涂層直接接觸，防止破壞涂層完整性。

四、安裝后維護(hù)及常見問題處理

高電阻率環(huán)境中，鎂合金犧牲陽極的維護(hù)重點(diǎn)是“確?；芈穼?dǎo)通、監(jiān)測陽極狀態(tài)”，通過定期維護(hù)及時發(fā)現(xiàn)并解決問題，延長陽極使用壽命和防腐周期。

（一）定期維護(hù)要點(diǎn)

1. 電位檢測：每6個月檢測一次被保護(hù)體的保護(hù)電位，若電位偏離-0.85V~-1.20V范圍，需檢查陽極狀態(tài)和連接情況，及時調(diào)整；每年檢測一次陽極的腐蝕情況，記錄陽極損耗量。

2. 連接部位檢查：每年檢查一次陽極導(dǎo)線與被保護(hù)體的連接部位，查看是否存在松動、腐蝕、破損，若有問題，需重新焊接、加固，并做好防腐處理。

3. 回填土檢查：每12個月檢查一次陽極回填土，若出現(xiàn)流失、板結(jié)，需及時補(bǔ)充、松動回填土，確保陽極與回填土充分接觸，提升導(dǎo)通性。

4. 陽極更換：當(dāng)陽極損耗量達(dá)到70%以上，或保護(hù)電位持續(xù)不達(dá)標(biāo)時，需及時更換陽極，更換時需選用與原規(guī)格一致的鎂合金陽極，確保防腐效果的連續(xù)性。

（二）常見問題及處理方法

1. 保護(hù)電位不達(dá)標(biāo)：多為陽極數(shù)量不足、陽極與被保護(hù)體距離過遠(yuǎn)或回填土導(dǎo)通性差導(dǎo)致；處理方法：增加陽極數(shù)量、調(diào)整陽極位置，或補(bǔ)充回填土并添加焦炭粉，提升導(dǎo)通性。

2. 陽極腐蝕過快：可能是陽極選型不當(dāng)（如選用純鎂陽極）、環(huán)境電阻率低于預(yù)期，或陽極與酸性/堿性物質(zhì)接觸導(dǎo)致；處理方法：更換適配的鎂合金陽極，清理陽極周圍的腐蝕性物質(zhì)，重新回填合格的回填土。

3. 回路斷開：多為導(dǎo)線焊接處腐蝕、導(dǎo)線破損或陽極斷裂導(dǎo)致；處理方法：檢查并修復(fù)破損導(dǎo)線，重新焊接腐蝕的連接部位，更換斷裂的陽極。
