埋地管道鋁合金犧牲陽(yáng)極使用方法及土壤環(huán)境適配策略
埋地管道廣泛應(yīng)用于石油、天然氣、給排水等領(lǐng)域，其長(zhǎng)期處于土壤環(huán)境中，土壤中的水分、鹽分、微生物等因素會(huì)引發(fā)管道的電化學(xué)腐蝕，導(dǎo)致管道泄漏、破損，影響輸送安全，甚至引發(fā)安全事故。鋁合金犧牲陽(yáng)極作為埋地管道陰極保護(hù)的核心材料，具有安裝便捷、成本低廉、環(huán)保無(wú)毒、保護(hù)效果持久等優(yōu)勢(shì)，能有效抑制埋地管道的腐蝕。本文針對(duì)埋地管道的土壤環(huán)境特點(diǎn)，詳細(xì)介紹鋁合金犧牲陽(yáng)極的使用方法、土壤環(huán)境適配策略、安裝工藝及維護(hù)要點(diǎn)，為埋地管道防腐施工提供全面的技術(shù)指導(dǎo)。
埋地管道的腐蝕程度主要取決于土壤的電阻率、含水量、氯離子含量、pH值等因素，不同土壤環(huán)境（如砂土、黏土、鹽堿土）的腐蝕特性差異較大，因此鋁合金犧牲陽(yáng)極的使用需重點(diǎn)解決土壤環(huán)境適配問(wèn)題，確保陽(yáng)極能在不同土壤環(huán)境中穩(wěn)定輸出電流，為管道提供有效保護(hù)。首先，需明確埋地管道鋁合金犧牲陽(yáng)極的使用核心要求：降低接觸電阻、確保陽(yáng)極均勻溶解、避免填包料流失，同時(shí)根據(jù)土壤環(huán)境的腐蝕強(qiáng)度，優(yōu)化陽(yáng)極選型、布置方式及安裝工藝。
陽(yáng)極選型環(huán)節(jié)，需結(jié)合土壤環(huán)境的具體參數(shù)，選擇適配的鋁合金犧牲陽(yáng)極型號(hào)和規(guī)格。土壤電阻率是選型的核心指標(biāo)，高阻土壤（電阻率>100Ω·m）下，優(yōu)先采用Al-Zn-In-Mg-Ti系高效鋁陽(yáng)極，其驅(qū)動(dòng)電壓高、消耗率低，能有效克服土壤電阻影響，確保電流輸出穩(wěn)定；低阻土壤（電阻率<100Ω·m）下，可選用Al-Zn-In系陽(yáng)極，其電流效率高、成本較低，能滿足常規(guī)保護(hù)需求。同時(shí)，需根據(jù)管道的材質(zhì)（如碳鋼、鑄鐵）、管徑、長(zhǎng)度、保護(hù)年限，計(jì)算陽(yáng)極的數(shù)量、重量及布置間距，公式為L(zhǎng)=（G×Q×Z）/（I×8766），其中L為設(shè)計(jì)壽命（年），G為陽(yáng)極初始重量（kg），Q為陽(yáng)極利用率（75%~80%），Z為電容量（Ah/kg），I為平均工作電流（A）。例如，某埋地碳鋼管道長(zhǎng)度1000m，管徑1.2m，土壤電阻率80Ω·m，設(shè)計(jì)保護(hù)年限20年，計(jì)算得需選用30kg/塊的Al-Zn-In系陽(yáng)極，每50m布置1塊，共20塊。

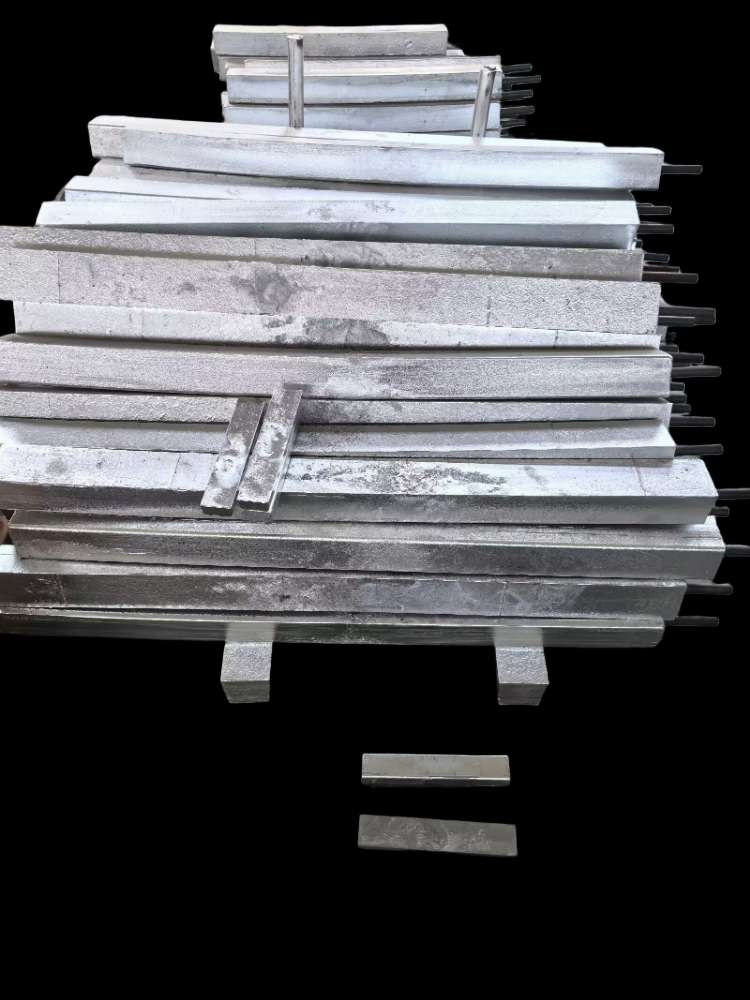

陽(yáng)極形狀的選擇需結(jié)合管道的布置方式，埋地管道優(yōu)先選用棒狀、塊狀陽(yáng)極，棒狀陽(yáng)極適用于管道兩側(cè)平行埋置，占地面積小、布置便捷；塊狀陽(yáng)極適用于管道轉(zhuǎn)彎處、接口處等腐蝕風(fēng)險(xiǎn)較高的部位，保護(hù)范圍廣。同時(shí)，需根據(jù)土壤的密實(shí)度，選擇合適尺寸的陽(yáng)極，砂土等疏松土壤可選用較大尺寸陽(yáng)極，黏土等致密土壤可選用較小尺寸陽(yáng)極，避免陽(yáng)極埋置困難或接觸不良。
土壤環(huán)境適配的核心的是填包料的選用與鋪設(shè)，填包料的作用是降低陽(yáng)極與土壤的接觸電阻，提供穩(wěn)定的電解質(zhì)環(huán)境，促進(jìn)陽(yáng)極均勻溶解，防止陽(yáng)極鈍化和局部腐蝕。埋地管道鋁合金犧牲陽(yáng)極的填包料需符合GB/T 4948-2025標(biāo)準(zhǔn)要求，常用的填包料配方為石膏:膨潤(rùn)土:硫酸鈉=7:2:1，這種填包料具有良好的導(dǎo)電性、保水性和穩(wěn)定性，能有效改善土壤的電化學(xué)環(huán)境。填包料的鋪設(shè)需遵循以下規(guī)范：陽(yáng)極坑的尺寸需大于陽(yáng)極尺寸，坑底鋪50mm厚的細(xì)沙，將陽(yáng)極放入坑內(nèi)，周圍填充填包料，填包料厚度不小于50mm，分層夯實(shí)，確保陽(yáng)極與填包料緊密接觸，無(wú)空隙；填包料鋪設(shè)完成后，需澆水保濕，保持填包料的含水量在15%-20%，避免填包料干燥導(dǎo)致接觸電阻升高，影響電流輸出。
被保護(hù)體（埋地管道）的預(yù)處理是確保陽(yáng)極與管道有效連接的關(guān)鍵，預(yù)處理主要包括管道表面除銹、除油、除雜質(zhì)，除銹需達(dá)到Sa2.5級(jí)標(biāo)準(zhǔn)，露出金屬基體，去除管道表面的鐵銹、氧化皮、油污及土壤附著物；對(duì)于管道接口、焊接接頭等關(guān)鍵部位，需額外打磨清理，確保連接面潔凈。預(yù)處理完成后，在管道表面涂覆防腐涂層（如環(huán)氧煤瀝青涂層），涂層厚度需符合設(shè)計(jì)要求，非連接區(qū)域的涂層需完整，避免管道表面腐蝕，減輕陽(yáng)極的保護(hù)負(fù)擔(dān)；連接區(qū)域需預(yù)留出足夠的連接面，避免涂層覆蓋連接面，影響導(dǎo)電效果。
埋地管道鋁合金犧牲陽(yáng)極的安裝工藝主要分為陽(yáng)極埋置、電氣連接、回填壓實(shí)三個(gè)環(huán)節(jié)，每個(gè)環(huán)節(jié)都需嚴(yán)格遵循規(guī)范，確保安裝質(zhì)量。陽(yáng)極埋置環(huán)節(jié)：根據(jù)設(shè)計(jì)圖紙，確定陽(yáng)極的安裝位置，管道兩側(cè)平行埋置時(shí)，陽(yáng)極與管道的間距為1-3m，埋深1.2-1.5m，與管道埋深一致或略深，避免陽(yáng)極暴露在地表被機(jī)械損傷；管道轉(zhuǎn)彎處、接口處等腐蝕風(fēng)險(xiǎn)較高的部位，陽(yáng)極需靠近管道布置，間距不大于1m，確保重點(diǎn)部位得到有效保護(hù)。埋置時(shí)，先開挖陽(yáng)極坑，坑底鋪細(xì)沙，放入陽(yáng)極，填充填包料并分層夯實(shí)，然后澆水保濕，確保填包料與陽(yáng)極、土壤緊密接觸。
電氣連接環(huán)節(jié)：采用銅芯導(dǎo)電電纜連接陽(yáng)極與管道，電纜截面不小于16mm2，長(zhǎng)度根據(jù)陽(yáng)極與管道的間距確定，避免電纜過(guò)長(zhǎng)導(dǎo)致電阻過(guò)大。連接時(shí)，將電纜一端與陽(yáng)極鋼芯焊接或用夾具固定，接頭處涂覆導(dǎo)電膏，外包絕緣防腐層，防止接頭氧化、受潮；電纜另一端與管道焊接，焊接采用間斷焊，焊縫長(zhǎng)度不小于50mm，間距不大于100mm，確保焊接牢固，焊接完成后清除焊渣，涂覆防腐涂料。連接完成后，用萬(wàn)用表測(cè)量陽(yáng)極與管道的連接電阻，確保電阻<0.01Ω，同時(shí)測(cè)量接地電阻，確保接地電阻≤10Ω，若電阻超標(biāo)，需重新檢查連接部位或補(bǔ)充填包料，降低電阻。
回填壓實(shí)環(huán)節(jié)：陽(yáng)極安裝、連接完成后，對(duì)陽(yáng)極坑進(jìn)行回填，回填土需去除石塊、雜物，分層夯實(shí)，夯實(shí)密度不小于90%，避免回填土松散導(dǎo)致陽(yáng)極松動(dòng)、填包料流失；回填至地表后，做好標(biāo)記，標(biāo)注陽(yáng)極的安裝位置、型號(hào)、安裝日期，便于后期維護(hù)查找。同時(shí)，需注意回填過(guò)程中避免機(jī)械損傷陽(yáng)極和電纜，若發(fā)現(xiàn)陽(yáng)極表面破損、電纜裸露，需及時(shí)修復(fù)。
埋地管道鋁合金犧牲陽(yáng)極的維護(hù)，需結(jié)合土壤環(huán)境的穩(wěn)定性，制定差異化的維護(hù)計(jì)劃，重點(diǎn)關(guān)注填包料狀態(tài)、陽(yáng)極溶解情況及管道保護(hù)電位。日常維護(hù)主要包括以下內(nèi)容：一是定期檢測(cè)，每年進(jìn)行一次全面檢測(cè)，包括管道的保護(hù)電位、陽(yáng)極的接地電阻、電纜的導(dǎo)通性，采用Cu/CuSO?參比電極測(cè)量保護(hù)電位，確保電位穩(wěn)定在-0.85~-1.10V（vs.Cu/CuSO?），若電位高于-0.85V，說(shuō)明保護(hù)不足，需檢查陽(yáng)極是否消耗過(guò)快、填包料是否流失或接地電阻是否超標(biāo)，及時(shí)整改；若電位低于-1.10V，說(shuō)明過(guò)保護(hù)，需拆除部分陽(yáng)極。二是定期抽查，每3年開挖抽查部分陽(yáng)極，檢查陽(yáng)極的溶解狀態(tài)、填包料的狀態(tài)，若填包料干燥、板結(jié)或流失，需補(bǔ)充填包料并澆水保濕；若陽(yáng)極局部坑蝕、穿孔，需更換陽(yáng)極。三是沿線施工防護(hù)，管道沿線若有施工、擾動(dòng)，需提前排查陽(yáng)極和電纜的位置，做好防護(hù)措施，避免施工機(jī)械損傷陽(yáng)極和電纜，施工后及時(shí)檢測(cè)，確保陽(yáng)極正常工作。四是雜散電流排查，若管道附近有高壓輸電線、電氣化鐵路等，需每半年檢測(cè)雜散電流，若發(fā)現(xiàn)雜散電流導(dǎo)致陽(yáng)極異常消耗，需安裝排流裝置，消除雜散電流干擾。
使用過(guò)程中，還需注意以下事項(xiàng)：一是陽(yáng)極的儲(chǔ)存與運(yùn)輸，埋地陽(yáng)極儲(chǔ)存時(shí)需放在干燥、通風(fēng)的環(huán)境中，避免潮濕、雨水浸泡引發(fā)自腐蝕，運(yùn)輸時(shí)避免劇烈碰撞，防止陽(yáng)極表面破損；二是避免異種金屬接觸，陽(yáng)極與管道連接時(shí)，禁止使用碳鋼螺栓等異種金屬構(gòu)件，防止電偶腐蝕，鋼-鋁連接處需加鋁墊片；三是填包料的質(zhì)量控制，填包料需嚴(yán)格按配方配比，避免雜質(zhì)混入，確保填包料的導(dǎo)電性和保水性；四是陽(yáng)極更換，當(dāng)陽(yáng)極剩余重量≤初始重量的20%，或有效反應(yīng)面積不足50%，或保護(hù)電位持續(xù)不達(dá)標(biāo)時(shí)，需及時(shí)更換陽(yáng)極，更換時(shí)選用同型號(hào)、同規(guī)格陽(yáng)極，重新鋪設(shè)填包料，確保安裝工藝與初始安裝一致，更換后重新檢測(cè)驗(yàn)收。
針對(duì)不同土壤環(huán)境的適配技巧，需重點(diǎn)關(guān)注以下幾點(diǎn)：鹽堿土環(huán)境，土壤含鹽量高、腐蝕性強(qiáng)，需選用Al-Zn-In-Mg-Ti系陽(yáng)極，增加填包料的厚度至80mm，定期澆水保濕，降低土壤電阻率；黏土環(huán)境，土壤透氣性差、含水量高，需選用較小尺寸的陽(yáng)極，優(yōu)化陽(yáng)極布置間距，避免陽(yáng)極周圍積水導(dǎo)致局部腐蝕，填包料中可適當(dāng)增加膨潤(rùn)土的比例，提升保水性；砂土環(huán)境，土壤透氣性好、填包料易流失，需分層夯實(shí)填包料，定期檢查填包料狀態(tài)，及時(shí)補(bǔ)充流失的填包料，避免陽(yáng)極暴露在土壤中導(dǎo)致接觸電阻升高。
總之，埋地管道鋁合金犧牲陽(yáng)極的使用，核心是做好土壤環(huán)境適配，通過(guò)精準(zhǔn)選型、規(guī)范安裝、科學(xué)維護(hù)，確保陽(yáng)極能在不同土壤環(huán)境中穩(wěn)定輸出電流，為埋地管道提供長(zhǎng)效、可靠的陰極保護(hù)。只有結(jié)合土壤環(huán)境的特點(diǎn)，優(yōu)化各項(xiàng)使用環(huán)節(jié)，才能有效延長(zhǎng)埋地管道的使用壽命，降低腐蝕泄漏風(fēng)險(xiǎn)，保障管道的安全穩(wěn)定輸送。
聯(lián)系人：
劉珍
電話：
15090475840
郵箱：
地址：
河南省新鄉(xiāng)市原陽(yáng)縣城關(guān)鎮(zhèn)建業(yè)春天里1號(hào)樓2單元11樓1102室
