技術指標

說             明

裝置特點

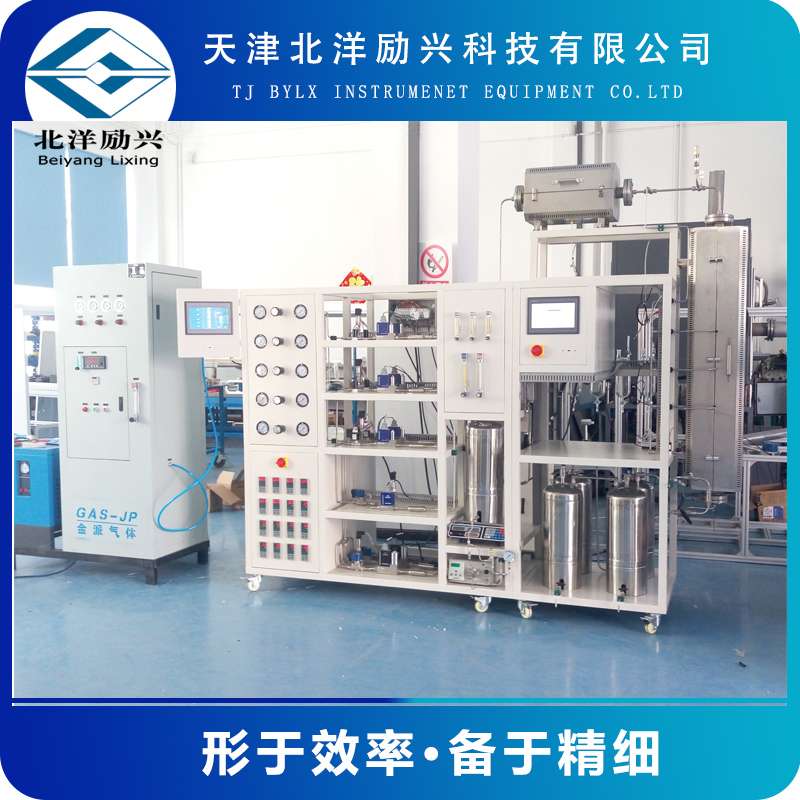

1、本裝置由固定床反應器、流化床反應器及釜式反應器組成，三套系統間可切換操作；應用于反應工程和催化反應工程和催化工程及化工工藝、生化工程、環境保護專業。

2、可進行間歇、連續操作，能夠完成氣-固、固-液、液-液、氣-液-固反應，操作方式多樣化。

3、各溫度控制處實際溫度與設定溫度誤差≦2℃；顯示精度：0、1℃。溫度控制靈活。恒溫區較寬，采用高精度智能化儀表測、控溫；整機流程設計合理，設備安裝緊湊，操作方便，性能穩定，重現性好。

裝置功能

1、了解多功能催化反應實驗裝置的組成及工藝。

2、進行氣固相催化反應、催化劑評價與工藝條件選擇以及宏觀動力學實驗。

3、進行加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應的研究。

4、了解液相釜式反應器的基本結構及工作原理。

主要配置

固定床反應器、流化床反應器、釜式反應器、計量泵、氣泵、預熱器、冷凝器、氣液分離器、轉子流量計、濕式氣體流量計、溫度儀表、壓力儀表、電流表、調速電機、不銹鋼框架及控制柜。

水電要求

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC380V，功率8.0KW，標準三相四線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

技術參數

1、不銹鋼管式反應器:φ20mmx550mm，加熱爐功率1.5KW。

2、預熱器φ12x220mm，操作溫度≤550℃，壓力≤0.2MPa。
3、304不銹鋼流化床反應器，稀、濃相段直徑：φ20—40mm，高度300—400mm，擴大段直徑：φ57mm，長度80—220mm。
4、不銹鋼攪拌釜式反應器，釜容積0.5L，攪拌轉速0-500r/min，壓力0.15MPa，溫度200℃。

5、智能溫控儀表、固態調壓器、固態繼電器控制，控溫精度±2℃。

6、冷凝器：φ40×400mm；氣液分離器：φ50×150mm。

7、預熱器：φ10×250mm；加熱功率0、5KW。

8、微型隔膜計量泵；功率30W；最大流量3L/h；沖程頻率120n/min；吸程2m。

9、工作流量=（計量泵最大流量/沖程頻率）×當前工作頻率。

10、濕式氣體流量計：額定流量：0.5m³/h,容積：5L/r，精度：±1%。

11、玻璃轉子流量計：型號：LZB-10，測量范圍：0.25-2.5m³/h，介質：空氣。

12、各項操作及壓力、流量的顯示、調節、控制全在控制柜面板進行。

13、設備尺寸：2000×600×1900mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
