一、前言

精餾是化工工藝過程中重要的單元操作，是化工生產中不可缺少的手段。對精餾系統來說，天津北洋勵興精餾塔在進行有機物質的精制分離，特別是高沸點物質時，具有操作穩定、塔效率高、數據重現性好等優點。此外，它還可裝填不同規格、尺寸的填料測定塔效率，也能用于小批量生產或中間模擬試驗。當填裝小尺寸的三角型填料或θ網環填料時，可進行精密精餾。

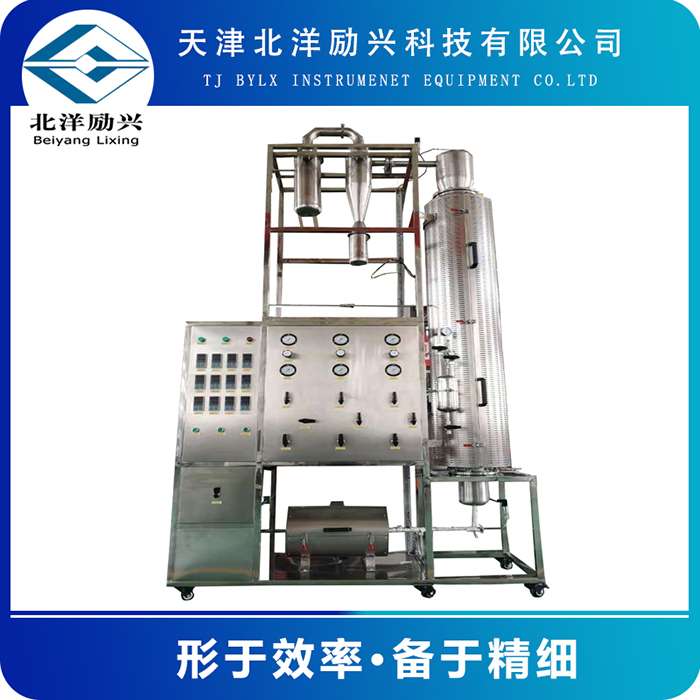

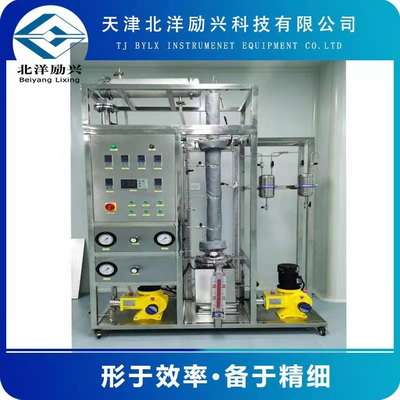

二、實驗裝置

精餾塔塔體全部由玻璃制成，塔外壁采用新保溫技術制成透明導電膜或電加熱絲，精餾時通電加熱保溫以抵消熱損失。在塔的外部還罩有玻璃套管，既能絕熱又能觀察到塔內氣液流動情況。另外還配有帶磁力攪拌油浴鍋、玻璃塔釜、精密精餾塔頭及其溫度回流比自動控制柜構成整體裝置。

塔體固定在不銹鋼框架上，四周安裝玻璃視窗，一面安裝通風扇，外形美觀，安全可靠?？傮w裝置結構緊湊，控制儀表采用先進的智能化形式，控制精度高，使用效果好，

三、技術指標

1、玻璃塔體：

（1）Ф24×1300mm透明電加熱保溫控溫精餾柱，柱中間位置有測溫鉑電阻。

（2）填料:Ф3不銹鋼填料，Ф4玻璃彈簧

（3）保溫套管直徑 : 60～80mm；

保溫加熱功率:300w；套管上端有加熱線、測溫線接口。

（4）釜容積:2000ml,

2、回流控制器：0～99秒可調。（電磁鐵 30V）

3、精密精餾頭：用蛇形冷凝管冷卻，回流比用帶磁鐵三角漏斗的搖擺的時間來決定。該精餾頭與回流比控制器、電磁鐵線圈配合，通過控制電磁鐵的開啟和關閉時間來控制回流的多少，能有效減輕勞動強度，直觀、易操控，易維護，運行可靠。
