一、概述：

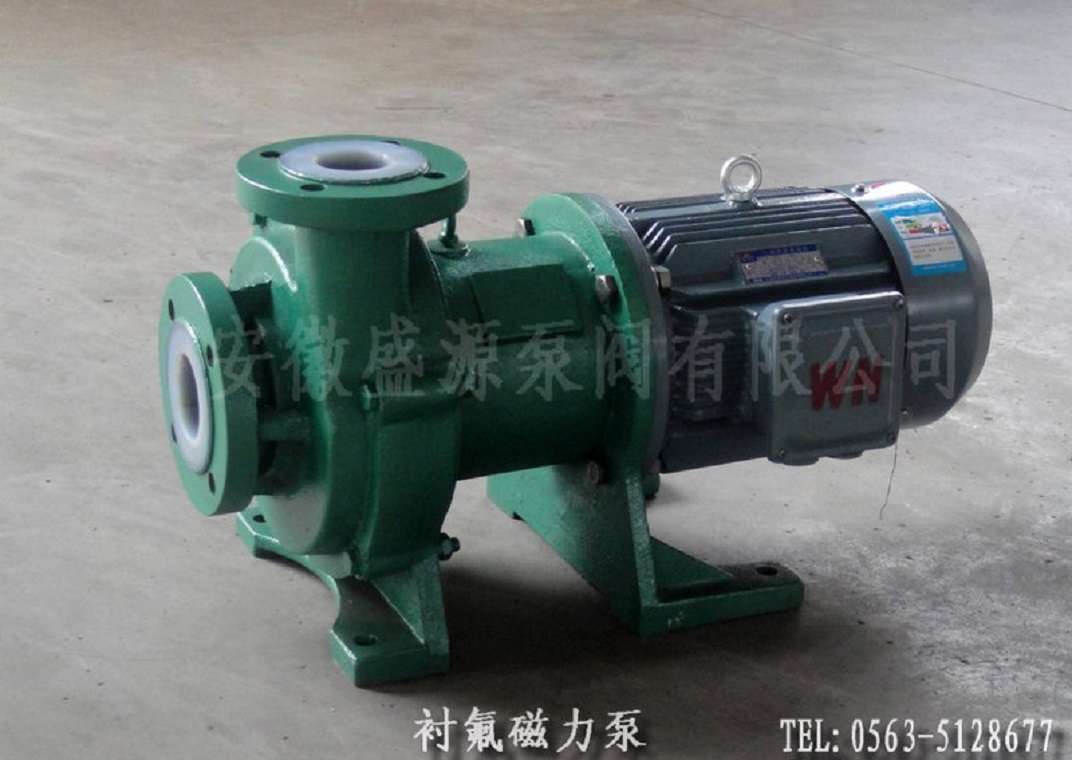

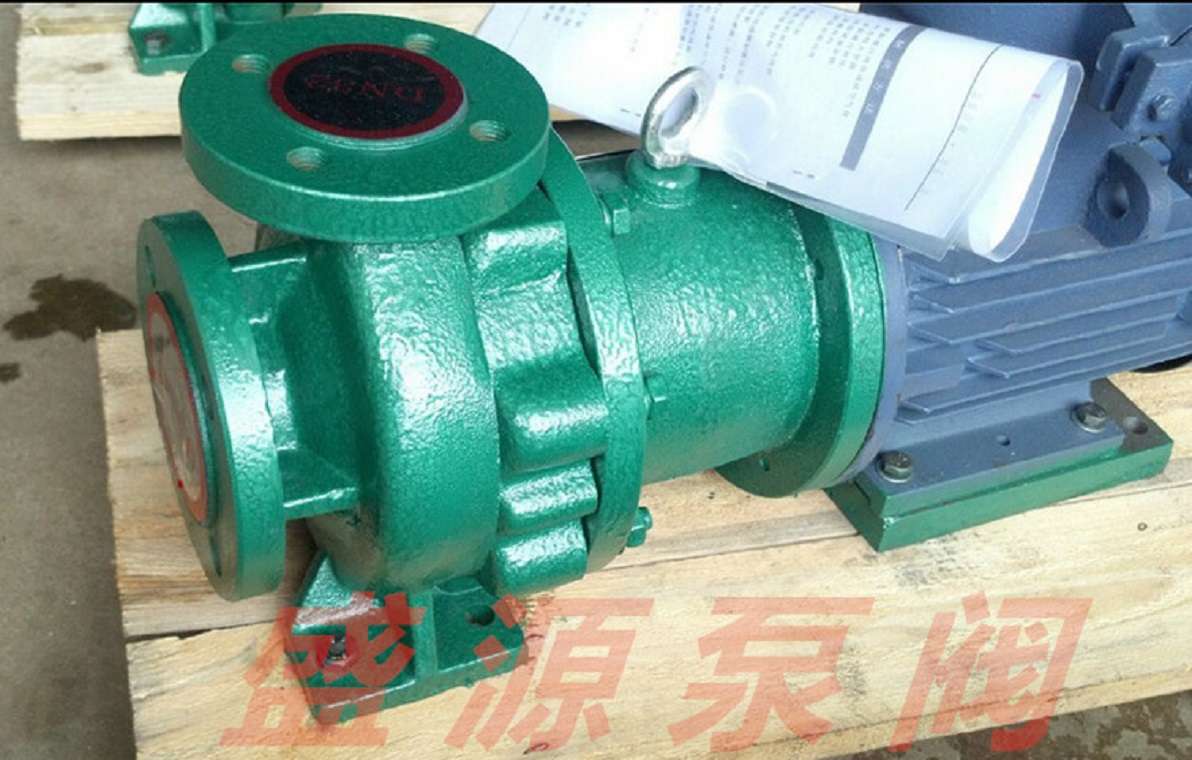

    IMD泵屬大功率高揚程氟塑料磁力驅動泵，泵的外型及安裝尺寸均按標準設計制

造，所有規格均為電機直聯式，由中間支架支撐，結構緊湊，拆卸方便，主要部件采用鋼襯

F46，泵體強度高，采用高性能磁性材料“釹鐵硼”做內外磁體，隔離套采用進口非金屬材

料制成，大大降低了磁渦流損耗，可輸送高濃度、密度大于1.9t/m3的強腐蝕性介質。驅動

形式為磁力間接無解觸驅動，內外磁體間用隔離套完全隔離，使泵腔處于完全封閉狀態，從

而杜絕了滴漏現象，絕不污染使用場地，特別適合于輸送強酸強堿性、強氧化性、易燃

易爆性、毒性、揮發性介質。IMD系列磁力泵卓越的性能、低廉的價格，已在很多項目上成

為用戶替代價格昂貴、配件供應難的進口磁力泵的理想選擇對象。

二、優勢：

    該泵較大的優勢為可耐高溫度，可輸送比重大于1.9T/m³的高濃度強腐蝕性介質，是一種耐腐蝕磁力泵的輸送介質范圍。

三、設計特點：

    IMD系列氟塑料磁力驅動泵在CQB磁力泵的設計基礎上，進一步加強了對泵體結構的改

良，采用后拉式結構，一人便可輕松進行內部日常檢修和零件更換，無需拆卸管道，其巧妙

的結構原理及穩定的工作性能已達到世界同類產品先進水平。


 取消了軸封、利用磁力耦合間接驅動，完全消除了滴漏的煩惱，絕不污染使用場地。由于

泵的過流部分選用“氟塑料合金”制造。可連續輸送任意濃度的酸、堿、強氧化劑等腐蝕介

質不受損。

四、用 途：

    IMD磁力泵廣泛適用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電

鍍、電解、酸洗、無線電、化成箔、科研機構、工業等行業輸送任意濃度的酸性、堿

性、油類、稀有貴重液體、毒性液體、揮發性的化學介質。特別適合輸送大比重、高濃度、

易漏、易燃、易爆的液體。

五、操作原理：

    驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動

轉子組合上的葉輪旋轉。

六、泵體結構：

    泵接觸液體部分是氟塑料，但外殼是金屬材料,故泵體足以承受管道的重量及抵受機械性

沖擊。IMD系列磁力泵為電機直聯式，由中間支架支撐，安裝拆卸方便，結構緊湊、安全節

能。
