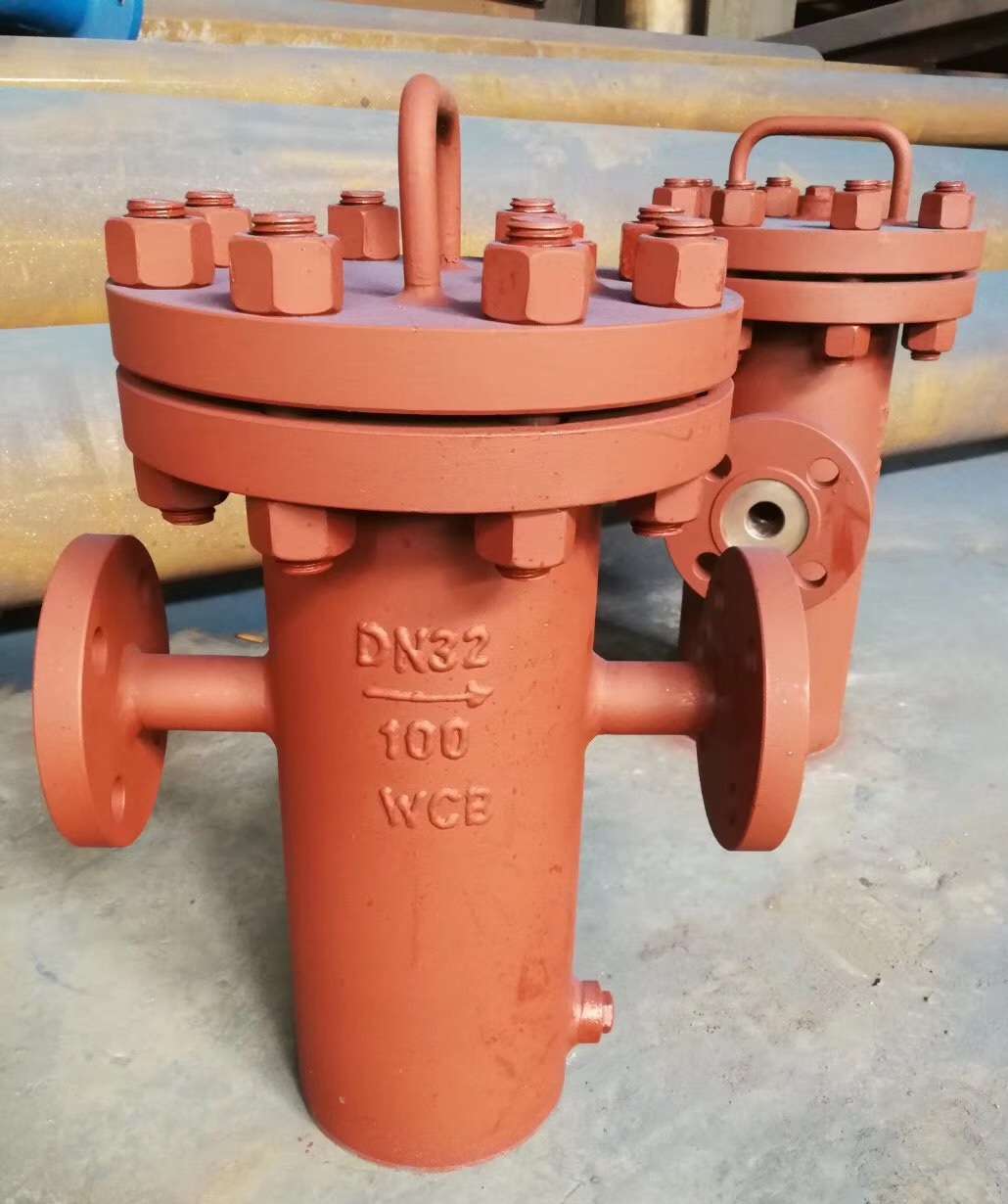

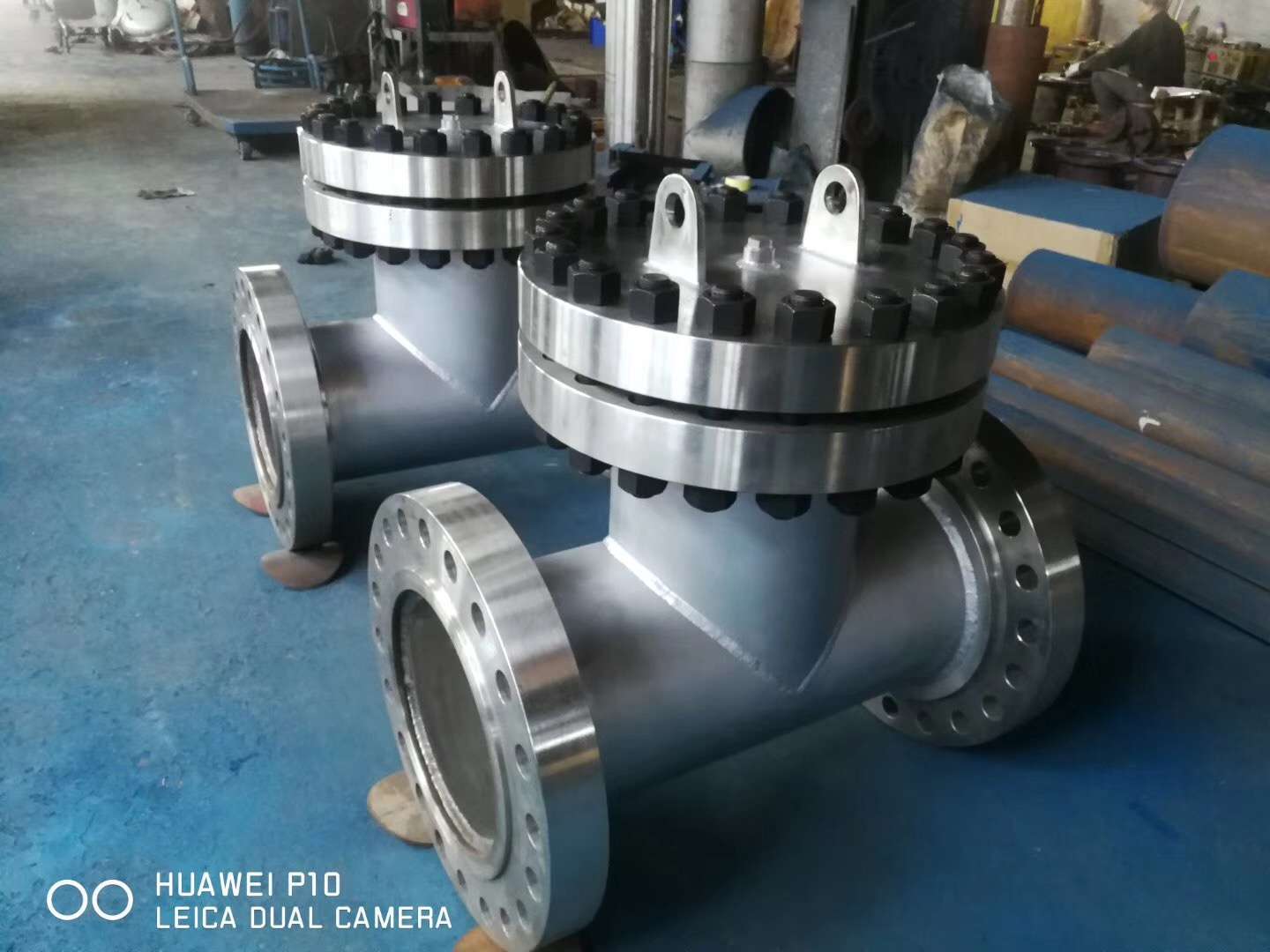

籃式過濾器

藍式過濾器是除去液體中少量固體顆粒的小型設備,主要由接管、主管、濾藍、法蘭、法蘭

蓋及緊固件等組成。當流體進入置有一定規格濾網的濾簡后,其雜質被阻擋,而潔凈的流體通過

澽藍、由過濾器出口排出。當需要清洗時,旋開主管底部螺塞,排凈流體,卸下法蘭蓋,清洗后

重新裝入即可。因此,使用維護極為方便。首先經過粗濾網濾掉較大顆粒的雜質,然后到達細濾

網。在過濾過程中,細濾網逐漸累積水中的贓物、雜質‘形成過濾雜質層,由于雜質層堆積在細

濾網的內側,因此在細濾網的內、外兩側就形成了一個壓差。

按結構型式可分為：直通平底藍式過濾器、直通封頭籃式過濾器、高低接管平底籃式過濾器、高低接管封頭籃式過濾器

生產制造參照標準：

SH/T3411--2017《石油化工泵用過濾器選用、檢驗及驗收規范》、

HG/T21637-1991《化工管道過濾器》

GB/T14382-2008《管道用三通過濾器》

JB/T7538-2016 《管道用籃式過濾器》

主要技術參數：

1、產品名稱：籃式過濾器（夾套可選）

2、公稱通徑：DN15 ~ DN1600（1/2” ~ 64”）

3、閥體材質：碳鋼、304、316L、襯氟

4、濾芯材質：304、316L、哈氏合金

5、工作壓力范圍：PN2.5~PN420（150LB~2500LB）
