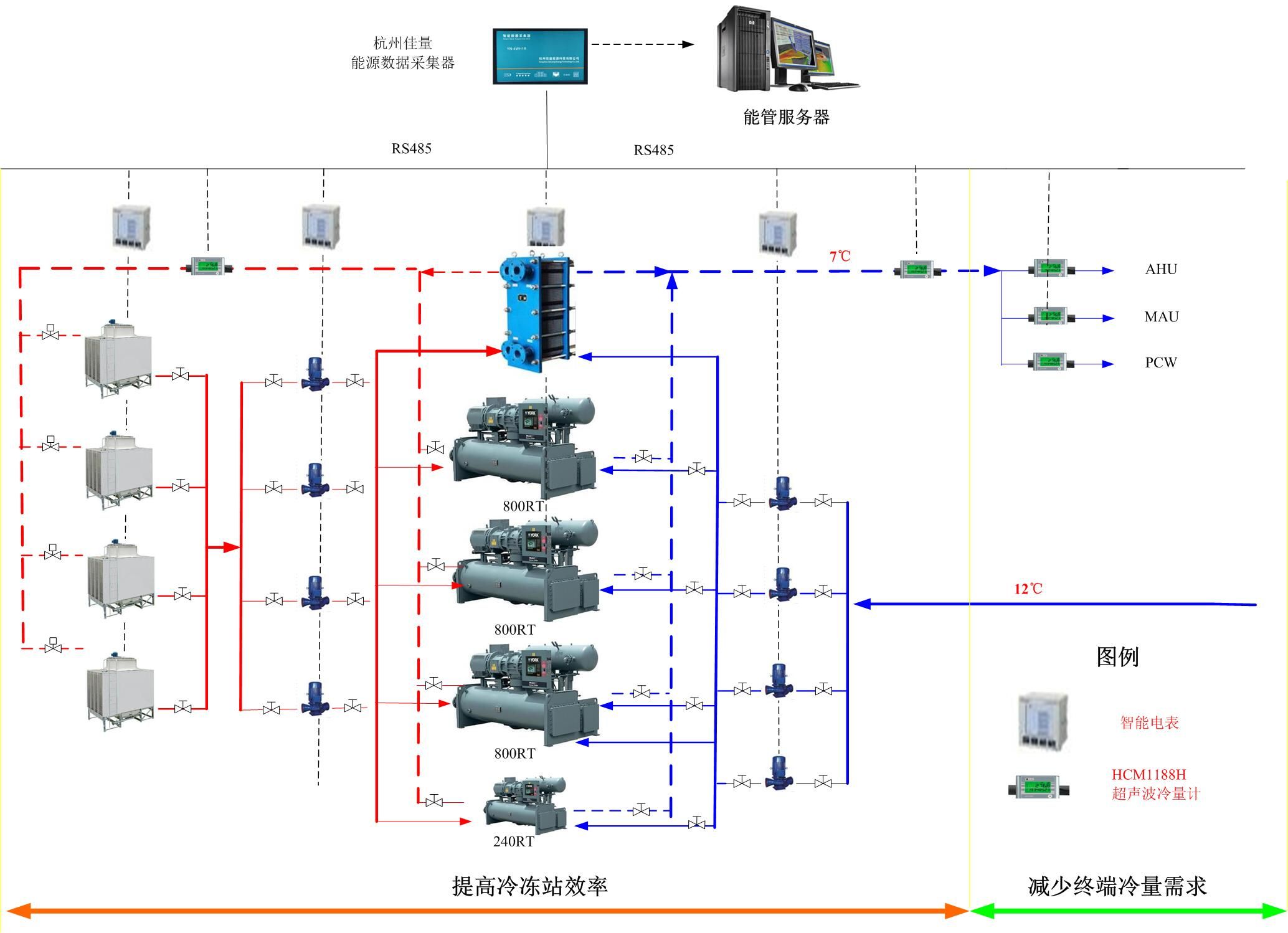

廠家優惠超聲波熱量表在深圳青天服務，有貨和安裝方便，本產品在智能制造產業園智慧能源、智慧顯示終端項目中央空調系統用熱量表解決，計量數據可對原管道運行情況、流量流速、機組效率、空調計費、空調節能等提供有效的依據，熱量表由配對溫度傳感器、流量傳感器和計算器組成的智能型計量儀表。計算器通過處理傳感器采集的溫差及聲波通過流體的時間差，實現對流量、熱量或冷量的精確計量，并能夠對供熱或供冷管線的各種應用提供記錄和數據傳輸。能量型空調計費方式重點是對流量計的選型，建議優先選擇青天電磁流量計、青天儀表超聲波流量計，無堵塞，計量精確。

空調熱（冷）量計技術要求細則如下：選用青天儀表品牌，型號QTLD-CQSZ，

空調熱量表適用環境及條件：

1、中央空調供水系統，夏季供冷水、冬季供熱水。

2、冷水供回水設計溫度7℃/12℃，熱水供回水設計溫度60℃/50℃。冷熱水管道設計壓力0.6MPa。冷熱計量場景見本協議第二項

3、電源電壓：220V

空調熱量表規格型號

1、口徑和流量范圍≤DN300的采用管段式，大于DN350采用管段或插入式均可。

2、電源采用220V市電，獨立的熱量積算顯示儀

超聲波熱量表制造要求

1、流量計殼體材質使用壓力不低壓1.0MPa，內外表面采用可靠的防銹處理。

2、溫度傳感變送器采用PT1000，品牌必須是國內知名品牌或進口品牌。

3、熱量積算顯示儀為智能型，斷電長期數據保存，帶485通信接口，能輸出瞬時、累計熱量信號，其中安裝在G11G21站房的熱量計還需輸出對應的瞬時、累計流量信號。

4、因涉及商業計量，除具備出廠檢定報告外，還需省級或以上級資格的第三方檢測合格報告。

5、本次產品為各品牌制造廠內的全新產品。具有通用性的定型產品。

本產品適用于集中供暖、中央空調和冷熱聯供等能量計量收費的工程。

安裝要求：熱量表的所有部件（包括流量計，溫度傳感器和計算器）安裝位置應避免曝曬、水淹、冰凍、化學和電磁污染，并方便拆裝和抄表。

流量傳感器的安裝：

水流方向應與流量計上的箭頭標示相一致；

前后管道直徑要與流量計口徑相符；

安裝前應徹底清洗系統管路，清除支管內的麻絲、砂石等雜物，以免造成流量計故障；

流量計水平或垂直于管道安裝；

表前應留5倍DN、表后應留3倍DN的直管段（DN為熱量表的公稱直徑）；

建議安裝在進水管道；

安裝完畢，應在連接螺母與熱量表之間、測溫球閥與溫度傳感器之間打鉛封。

溫度傳感器的安裝：

帶有紅色標簽的溫度傳感器應安裝在進水管上，必須安裝在表體或適用的的測溫球閥、測溫三通、測溫座上；

帶有藍色標簽的溫度傳感器應安裝在回水管上，必須安裝在表體或適用的的測溫球閥、測溫三通、測溫座上
