1. 產品簡介

  AJWL系列液體渦輪流量計為一種速度式流量計量儀表。用于測量充滿封閉管道，連續流動的液體體積流量。液體渦輪流量計適用于測量潔凈的、粘度低的液體，具有精度高、可承受的工作壓力大、介質的溫度范圍寬等特點。廣泛用于石油、化工、冶金、電力、科研等領域，也可用于食品行業和液壓系統上。

  本公司的AJWL系列液體渦輪流量計結構可分為普通型、耐磨型、高壓型、低溫型、高溫型和耐腐蝕型。其中耐磨型軸和軸承采用硬質合金，軸與葉輪一起轉動，防止卡死；高壓型有法蘭式、卡套式和球面高壓式，最高可達到35MPa；高、低溫型，溫度可達-196℃~+180℃；耐腐蝕型分為全塑結構和主體316不銹鋼結構，全塑結構壓力不超過1MPa。

2. 工作原理

前置放大器內設置有永久磁鐵，感應線圈和放大單元，當被測流體經過流量計時，推動渦輪旋轉，渦輪周期性地改變磁路的磁阻值，使通過線圈的磁通量發生周期性變化，從而在線圈內感應出脈沖電信號，經放大和處理后傳送至二次儀表，或就地作現場顯示，以實現流量積算。

在測量范圍內，葉輪的轉速與瞬時流量成正比，也即脈沖總量與累計流量成正比。兩者的比值稱為儀表常數以“K”（次/L）表示。由實流標定得到每臺流量計的儀表常數值。將流量計測得的脈沖頻率f和脈沖總數N，分別除以該流量計的儀表常數K，便可求得瞬時流量q=f/K（L/s）和累積流量Q=N/K（L）。

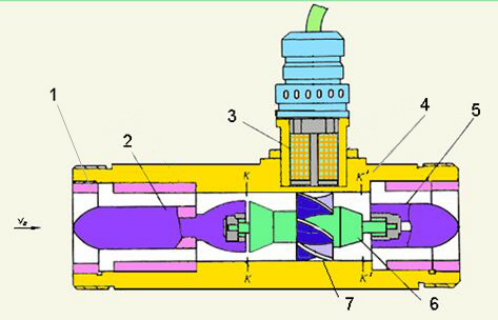

1. 壓緊圈

2. 前導流器

3. 前置放大器

4. 主體

5. 后導流器

6.  軸承組件

7. 葉輪

一、 液體渦輪流量計的功能特點

u 結構簡單，安裝方便，便于拆卸維護。

u 測量精度高，重復性好，最小可做到DN2口徑。

u 采用硬質合金結構，適用于耐磨型，防止葉輪卡死，增長使用壽命。

u 液體渦輪流量計品種齊全，可供用戶選擇。

u 前置放大器配有電壓脈沖型、4~20mA電流信號輸出型及隔爆電流和隔爆脈沖型。

u 顯示表有TBS-Ⅰ型，即24V電源供電，帶脈沖輸出、4~20mA電流輸出，可隔爆；TBS-Ⅱ型，即3.6V鋰電池供電，可隔爆。

u XSJ-290積算儀，功能強大，帶有DC 0~10mA、DC 4~20mA電流信號輸出；通訊輸出有：RS-485、RS-232、GPRS、HART、CDMA和寬帶網。不銹鋼渦輪強度高、耐腐蝕、抗老化、使用壽命長、準確度高、重復性好。

u 大屏幕背光LCD顯示，在較暗環境下可清晰直觀讀數。

u 流量計帶有脈沖信號輸出，也可根據用戶需要輸出4～20mA標準模擬信號，IC卡定量脈沖信號等多種信號。

u 采用RS485,可與專用MODEM配套，通過電話網絡構建自動讀表管理系統，自動化程度高。

u 采用E²-PROM數據存儲技術，設置參數斷電后可長期保存。

u 意外斷電，自動保存數據，防止數據丟掉。

u 帶信號輸出校驗功能?？奢敵?/span>4、8、12、16、20mA標準電流信號和0~1000Hz,占空比50%的標準脈沖。

u 采用超寬溫液晶顯示技術,液晶顯示屏工作溫度-30～80℃。

u 可靠的電磁兼容設計

二、 液體渦輪流量計流量測量范圍

渦輪流量計的公稱通徑、公稱壓力、最大壓力損失、流量范圍等技術性能見表1。                    表1                               單位：m³ /h

公稱 通徑 DN (mm)	流   量   范   圍						公稱壓力 （Mpa）	最大壓力  損失 （Mpa）
	基本誤差限 ±0.2%		基本誤差限 0.5%		基本誤差限 1.0%
	下限	上限	下限	上限	下限	上限
0.5*					0.004	0.012	6.3	0.15
1*					0.007	0.021
2	-	-	-	-	0.010	0.130
4	-	-	-	-	0.04	0.25	4 6.3 16 25 35	0.12
6			0.1	0.6	0.1	0.6		0.08
10			0.25	1.2	0.2	1.2
12	0.8	2.5	0.4	2.5	0.25	2.5
15	1.2	4	0.6	4	0.4	4
20	1.5	7	1.1	7	0.7	7
25	2	10	1.6	10	1	10		0.04
32	3.2	16	2.5	16	1.6	16
