2. 使用環境和條件

1   環境溫度：-5℃~50℃；

2 周圍濕度：≤93%（溫度在25℃時）；

3 水溫度  ： 0℃~50℃；

4 養殖用水：經過砂濾或其他處理過濾后的淡水或海水；

5 飲用水：進行處理設備的水質25px的透射率（T254）為95%~100%；在原水質低于國家飲用水標準時（如：色度高于15度、濁度高于5度、含鐵高于0.3克/升），則應先采取其他凈化和過濾等方法，使凈化達標后，用UVC紫外線消毒設備凈化處理水質。

6 污水：根據殺菌要求，進行處理設備的水質25px的透射率（T254）為≥40%；其他要求滿足國家?污水綜合派放標準? GB8978-1996中的二級標準。

7 需要處理的水，如水質達不到以上（2.4~2.6）的要求，則應當經過適當的前處理，如沉淀、絮凝、過濾等方法，以除去水中雜質。

3.紫外線殺菌原理

1紫外線對細菌或細胞照射，使大量細菌或細胞中維持生命的主要構成成分核蛋白中的核酸分子，因大量吸收紫外線而發生性變，以破壞其生理活性，因為細胞不能復制，微生物不久便會死亡。

4. 集控系統工作原理

4.1 主要元件采用西門子PLC，威綸通MT6000系列觸摸屏實現集控。

4.2 觸摸屏每一個畫面都有“Help”（幫助）功能鍵，按此功能鍵可以獲得此畫面的幫助畫面，這樣就更清楚地使用觸摸屏每個畫面中元件的功能。

4.3 集控系統有手動和自動控制方式；手動控制主要用來調試、檢修，正常運行時為自動控制檔位。

4.4 集控系統主要實現自動清洗石英管，監測紫外線燈、整流器的運行狀況，電控柜的溫度，需要殺菌消毒的水的溫度，顯示紫外線的光強度。

5.設備主要技術數據

5.1產品型號：RCMQ320-8/2

5.2處理水量：    5000噸/天

5.3供電電源: 380V ，50Hz

5.4電子鎮流器額定電壓:220V,額定功率:320W

5.5輸出總功率：5.12KW

6.結構簡要說明

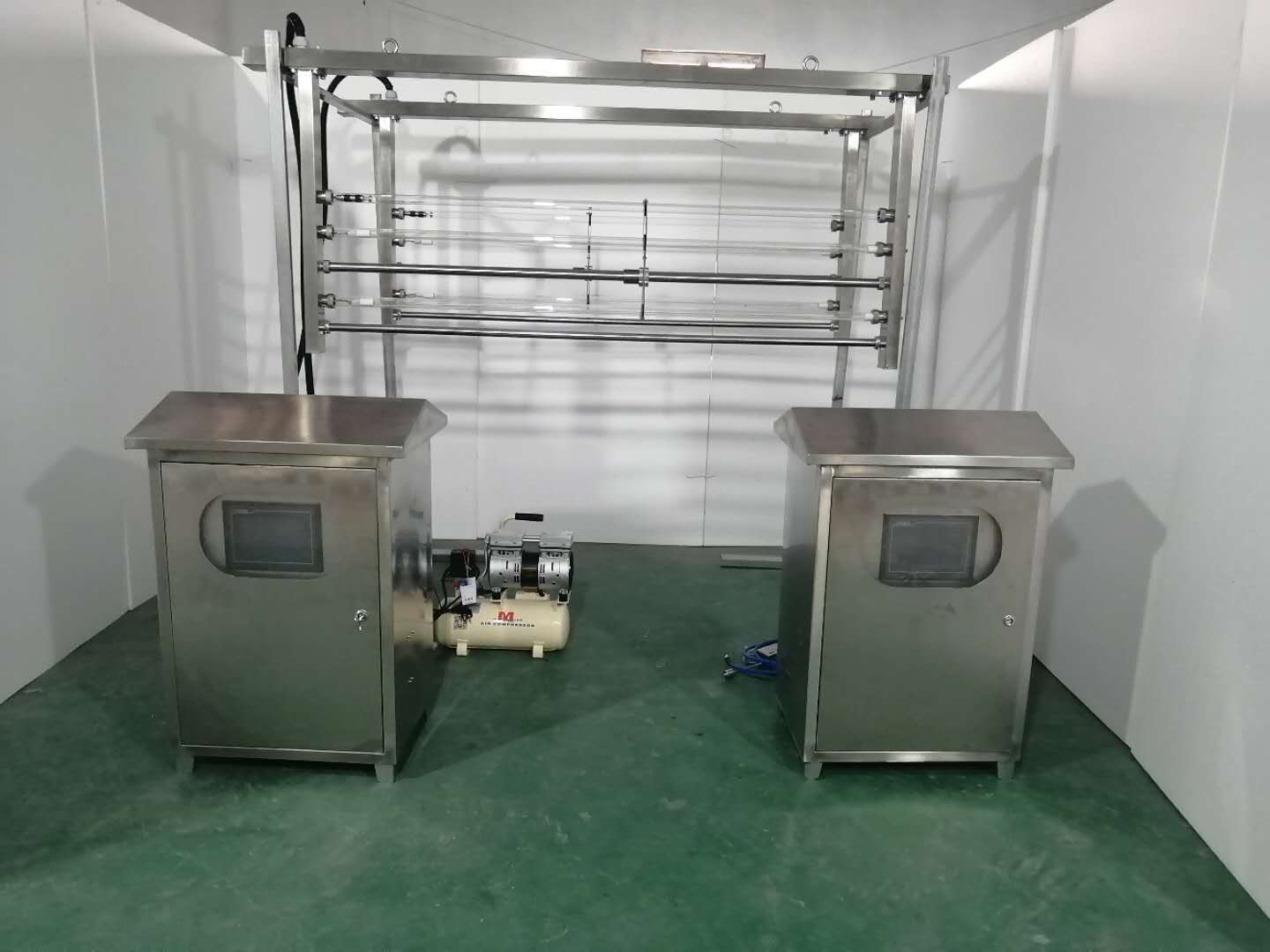

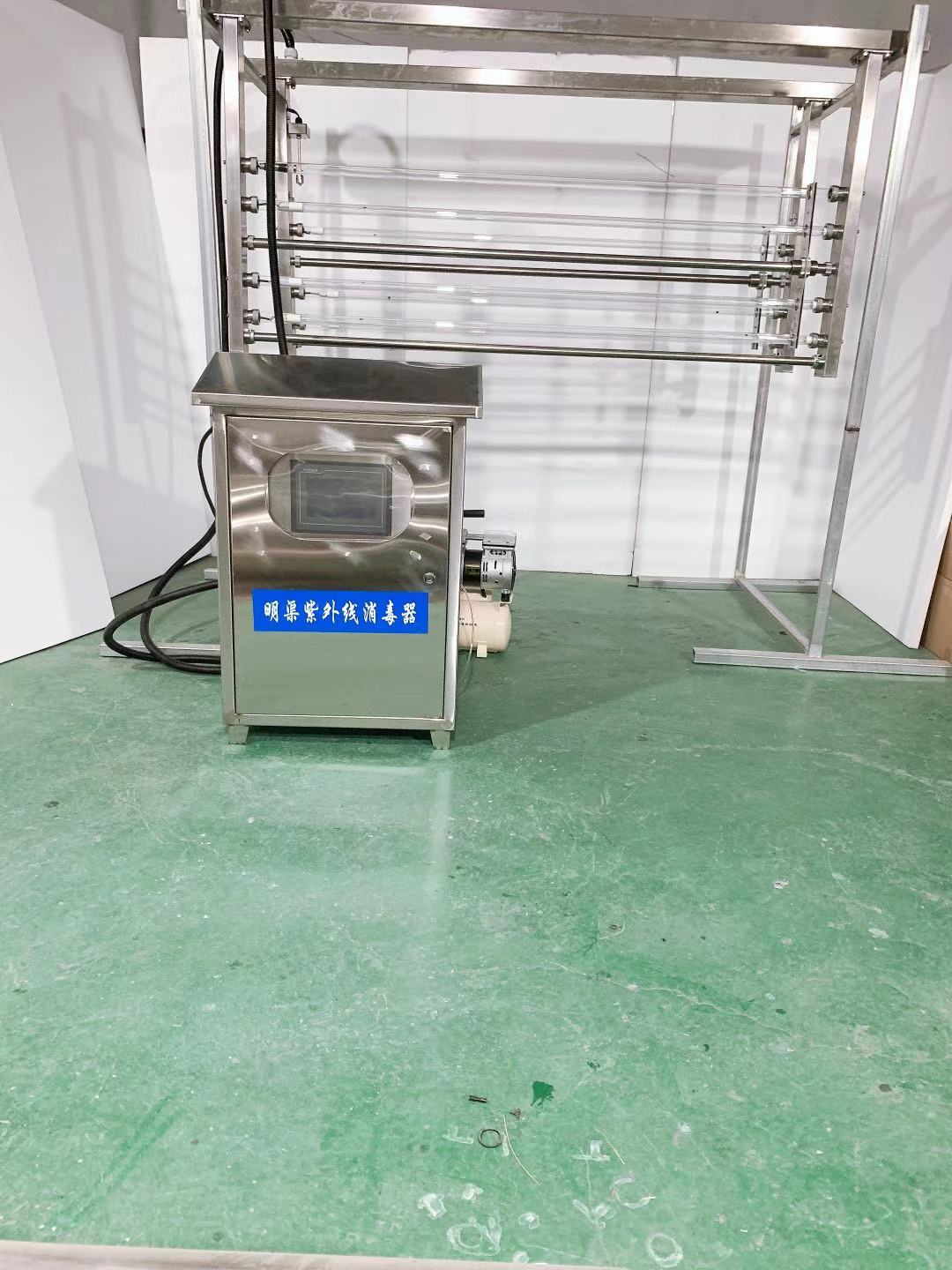

 6.1紫外消毒系統安裝于敞開式消毒明渠中，紫外光燈管排架排列于明渠中，紫外燈管與水流方向一致平行排放，且燈管間排列間距相均等，燈管間距為100*100MM，保證在明渠中的紫外燈管模塊中每一點有均勻的紫外光量以保持穩定的殺毒效果。本系統采用4組8支320W紫外燈構成4個模塊，安裝在一條消毒明渠中，保證殺菌效果和方便組裝維修。

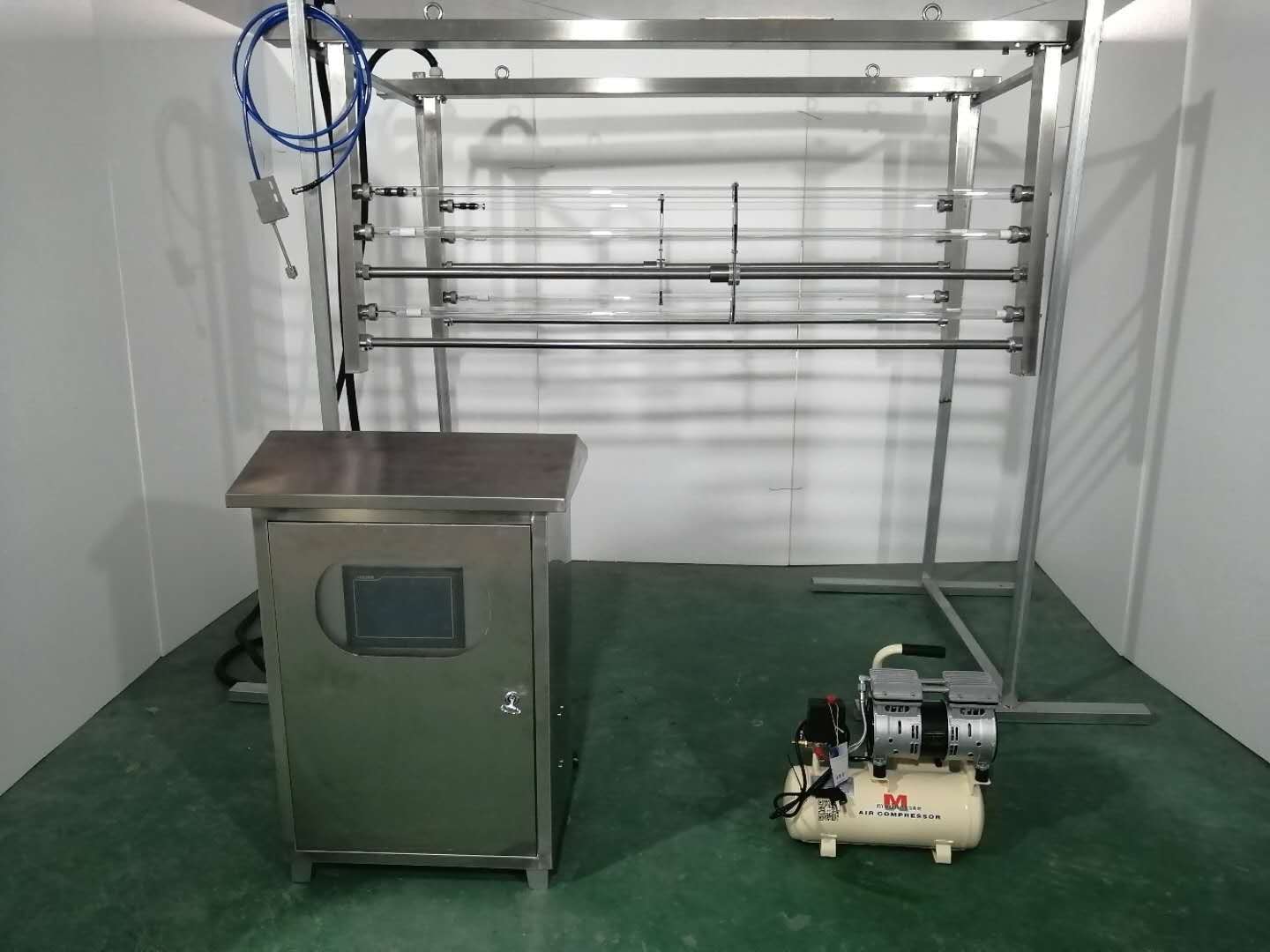

6.2機械自動清洗機構固定在紫外燈管排架的框架內，由PLC微電腦時控器控制對紫外燈外套石英套管定期自動清洗，保證UVC透射殺菌效果。驅動機械為氣動驅動結構。

6.3電子鎮流器安裝在電控柜內，電控柜防護等級不低于IP54，三相四線供電方式，電子鎮流器內置故障電子檢測電路，紫外燈管或鎮流器發生故障時，自動發出聲光報警信號。

6.4紫外探測系統傳感器浸沒在水中，隨時監測紫外線幅射強度。

7.運行與維護

7.1按規定電源電壓運行，檢查供電電壓是否符合要求，每相電壓在180V~220V以內，保證鎮流器和燈管工作正常。

7.2水位控制在正常水位，使燈管全部浸在水中，

7.3合上總電源開關，再分別合上各路模塊電源空氣開關，再打開水位控制電路電源開關，各模塊電源控制交流接觸器合上；再分別合上各路模塊電源空氣開關，各模塊即送電運行。

7.4合模塊空氣開關時，檢查該模塊電子鎮流器LED指示燈是否正常發亮。有異常進行檢查。
