核心技術原理與系統架構

1. 負反饋控制機制

電位閉環調節：通過參比電極實時監測被保護金屬電位（如埋地管道的管地電位），將信號反饋至比較放大器，與設定值（如 - 1.5V）進行對比。若存在偏差（ΔV），系統自動調整晶閘管整流電路的導通角，改變輸出電流（I），直至電位穩定在目標值。

誤差控制精度：采用深度負反饋差動放大器（如集成運算放大器），配合高精度模數轉換芯片，控制誤差可穩定在 ±5mV 以內，滿足 API RP 690 等國際標準要求。

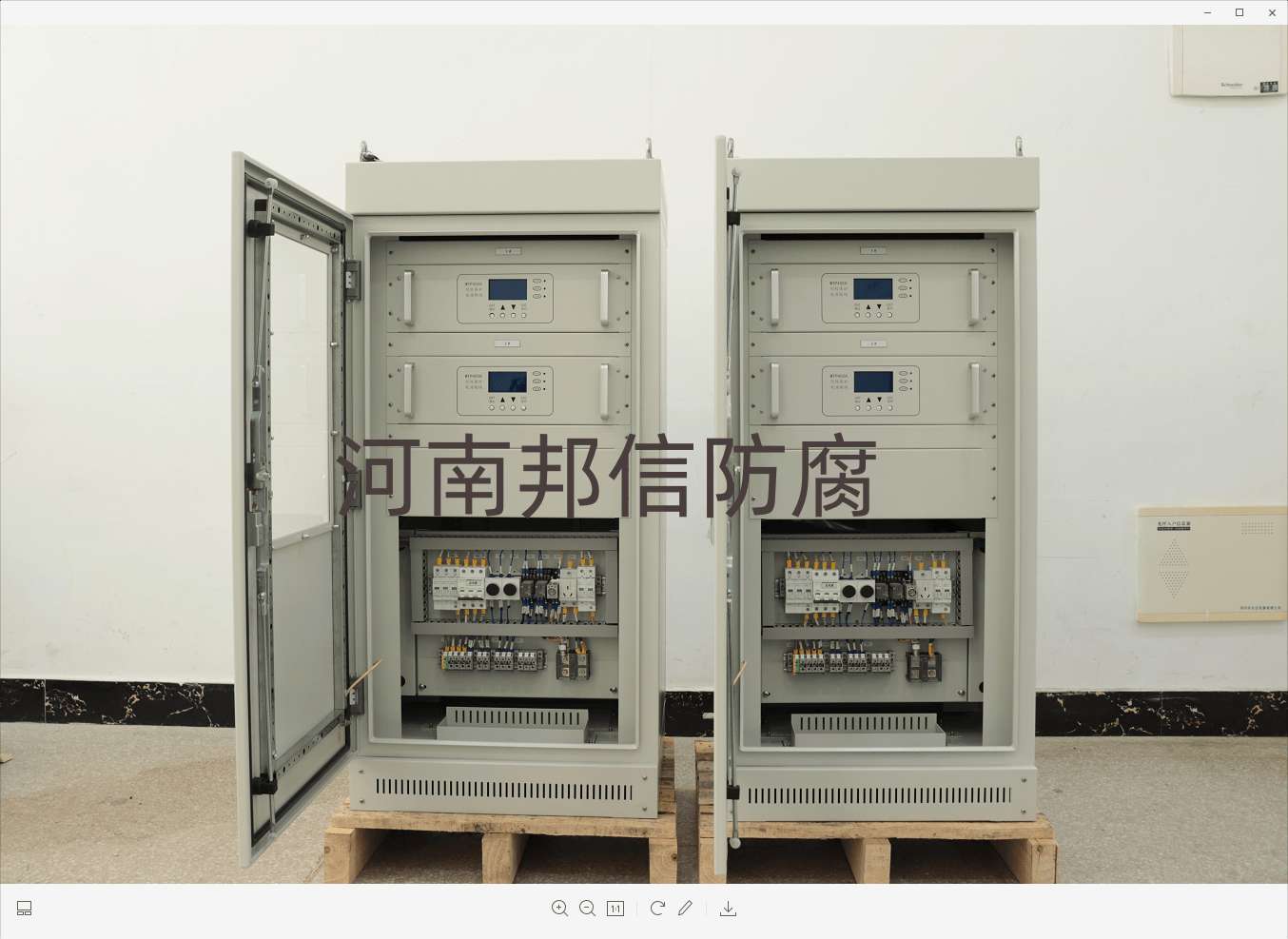

2. 核心組成模塊

電源模塊：支持 AC220V/380V 輸入，通過晶閘管整流（可控硅）或高頻開關技術轉換為 0-30V DC 輸出，功率范圍 500W 至 10kW，適配不同規模的陰極保護系統。

電位控制器：內置微處理器（如 ARM Cortex-M4），實現 PID 算法、故障診斷及數據存儲，支持本地 LCD 屏或遠程上位機參數配置。

電極接口：

工作電極：連接被保護金屬（如管道、儲罐）。

輔助電極：連接深井陽極或分布式陽極地床。

參比電極：采用長效硫酸銅（CSE）或銀 / 氯化銀（Ag/AgCl）電極，精度 ±1mV。

3. 雙模式運行能力

恒電位模式：優先通過電位反饋調節電流，確保金屬電位穩定在保護區間（如 - 0.85V 至 - 1.2V vs CSE）。

恒電流模式：當參比電極失效或信號干擾時，自動切換為固定電流輸出，避免保護中斷

智能化升級方向

邊緣計算：內置 AI 芯片（如 NVIDIA Jetson Nano），實現本地數據預處理和故障預測，減少云端負載。

能源優化：采用柔性太陽能板（轉換效率 22%）與超級電容儲能，在 - 30℃至 + 50℃極端環境下續航≥30 天。

多參數監測：集成土壤電阻率（精度 ±5%）、溫濕度傳感器，通過云端平臺生成腐蝕風險熱力圖。

3. 綠色技術創新

太陽能供電：新疆某油田管道項目采用光伏 + 鋰電池系統，年發電量 3,650kWh，減少碳排放 2.8 噸。

低功耗設計：待機功耗＜1W，相比傳統設備節能 70%。
