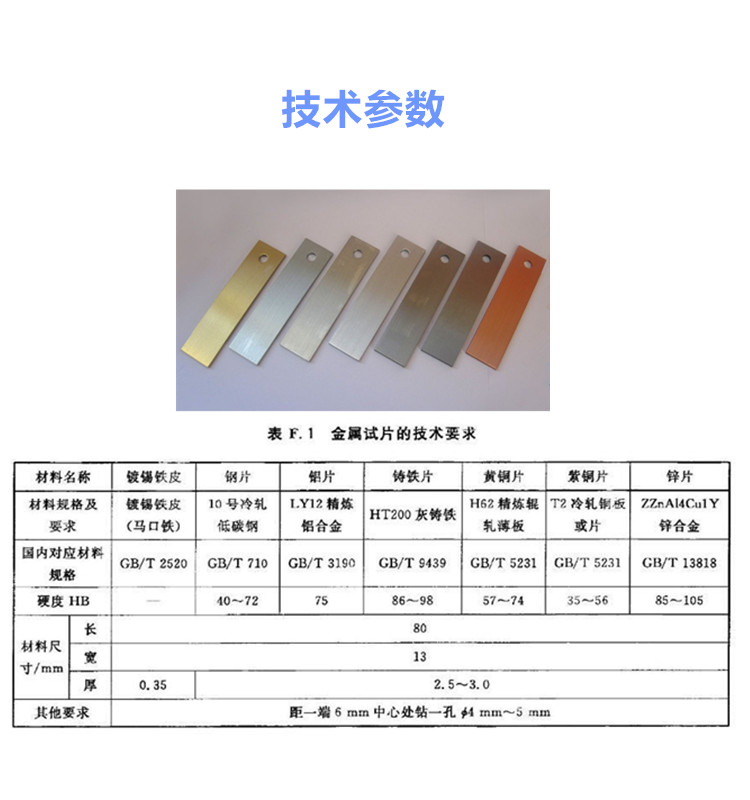

制動(dòng)液腐蝕試片是用來(lái)評(píng)定制動(dòng)液對(duì)金屬的腐蝕性。符合GB 12981-2012《機(jī)動(dòng)車(chē)輛制動(dòng)液》附錄F中制動(dòng)液金屬疊片腐蝕檢驗(yàn)法的技術(shù)要求，標(biāo)準(zhǔn)中規(guī)定七種典型金屬試片，分別為：鍍錫鐵皮（馬口鐵）、10#冷軋鋼片、LY12鋁片、HT200灰鑄鐵片、H62黃銅片、T2紫銅片、ZZnA14Cu1Y鋅片。

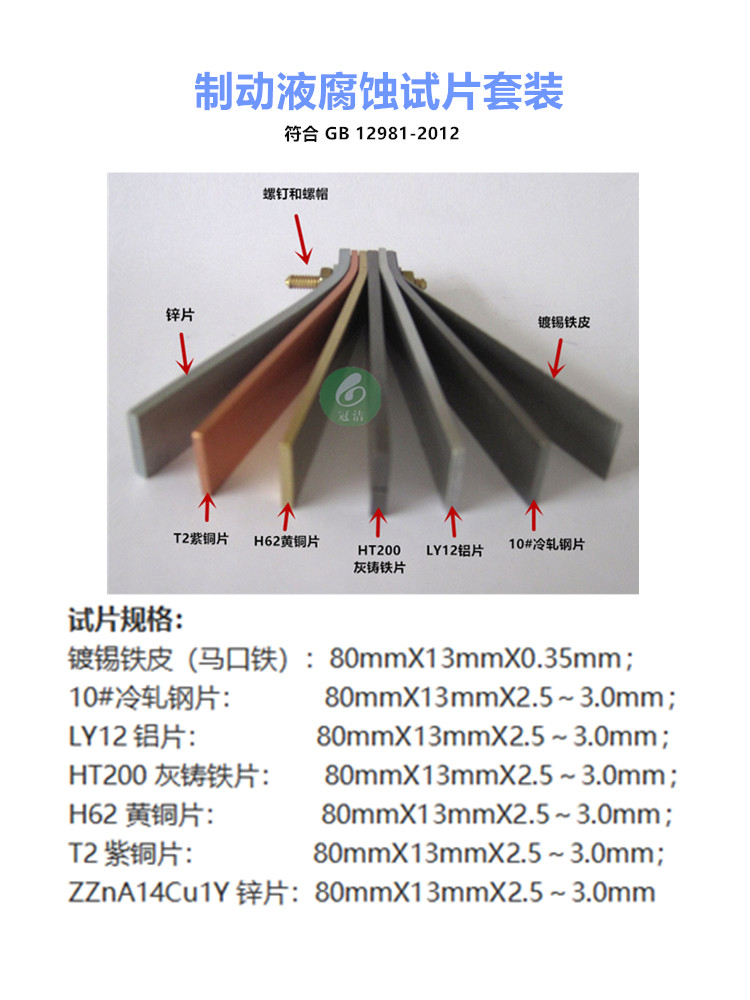

試片規(guī)格：

鍍錫鐵皮（馬口鐵）：80mmX13mmX0.35mm；

10#冷軋鋼片：      80mmX13mmX2.5～3.0mm；

LY12鋁片：        80mmX13mmX2.5～3.0mm；

HT200灰鑄鐵片：   80mmX13mmX2.5～3.0mm；

H62黃銅片：       80mmX13mmX2.5～3.0mm；

T2紫銅片：        80mmX13mmX2.5～3.0mm；

ZZnA14Cu1Y鋅片：80mmX13mmX2.5～3.0mm

試驗(yàn)方法：

1 概要：將規(guī)定的7種典型金屬試片磨光、清洗、稱(chēng)量后，以一定形式組合，放入腐蝕試驗(yàn)瓶?jī)?nèi)的皮碗上，加入含水制動(dòng)液，淹沒(méi)試片，加蓋后放入100℃烘箱中，保持120h，保持120h，取出冷卻后，按產(chǎn)品標(biāo)準(zhǔn)要求分別對(duì)金屬片、皮碗及制動(dòng)液進(jìn)入有關(guān)檢驗(yàn)。

2 準(zhǔn)備洗片：將鍍錫鐵皮和磨好的試片，浸入盛有乙醇的帶柄瓷坩堝內(nèi)(使用鑷子夾持試片)，用脫脂棉蘸乙醇擦洗試片，取出用濾紙吸干，綢布擦凈，放人干燥器內(nèi)，在23℃±5℃下至少保持60min。稱(chēng)片：從干燥器內(nèi)取出試片，在天平上稱(chēng)量，稱(chēng)準(zhǔn)至0.1mg，稱(chēng)量過(guò)程中，只能用鑷子夾取試片。組裝試片：依次把稱(chēng)量過(guò)的鍍錫鐵皮、鋼片、鋁片、鑄鐵片、黃銅片、紫銅片、鋅片，套在清潔、干燥的螺栓上，用螺母擰緊至試片不松動(dòng)，使相鄰兩試片自由端之間相距10mm。將試片組浸入乙醇中清洗，除去試片組裝過(guò)程中的任何污染，用鑷子取出，放在干凈濾紙上，用干燥熱空氣吹干，綢布擦凈放入干燥器中至少30min。

3 把準(zhǔn)備好的兩個(gè)皮碗分別放入清潔、干燥的兩個(gè)腐蝕試驗(yàn)杯內(nèi)，皮碗凹面向上，再將組裝好的兩組金屬試片分別放入兩個(gè)杯內(nèi)，鎖住端嵌在皮碗凹面內(nèi)，自由端向上。向裝入皮碗和試片組的腐蝕試驗(yàn)杯內(nèi)注入試樣，使液面高于試片組自由端頂部約10mm，蓋上鍍錫鋼蓋。


4 將腐蝕試驗(yàn)杯放入烘箱，在100℃±2℃下，保持120h±2h。然后取出腐蝕試驗(yàn)杯，在23℃±5℃下冷卻60min～90min。擰開(kāi)杯蓋，用鑷子夾持試片組在杯中擺動(dòng)震動(dòng)，除去試片組上松散粘附的沉淀物，取出試片組拆開(kāi)，用水沖洗后浸入乙醇中用脫脂棉蘸溶劑擦洗，再用濾紙吸干，綢布擦凈，放入干燥器內(nèi)，在23℃±5℃下至少保持60min。

5 記錄試片外觀：包括光澤和顏色的變化。有無(wú)坑蝕或粗糙不平等腐蝕現(xiàn)象。允許試片褪色或出現(xiàn)輕微色斑。稱(chēng)量每塊試片，并用游標(biāo)卡尺量取尺寸，測(cè)準(zhǔn)至0.01mm，計(jì)算單位面積的質(zhì)量變化，以mg/cm2表示。

6 對(duì)皮碗的處理：取出腐蝕試驗(yàn)杯內(nèi)的皮碗用乙醇清洗，濾紙吸干，綢布擦凈，記錄皮碗的外觀，包括鼓泡、蛻皮等變質(zhì)現(xiàn)象。測(cè)量皮碗的根部直徑，計(jì)算根徑增值，以毫米(mm)表示。測(cè)定皮碗的硬度，計(jì)算硬度降低值。

7 對(duì)試驗(yàn)后試液的處理：記錄試驗(yàn)后試液的外觀，包括顏色和透明度的變化，是否有懸浮物、膠狀物、沉積物、分層等現(xiàn)象。將試驗(yàn)后的試液攪拌均勻，向兩個(gè)100mL錐形離心管各注入100mL，按GB/T 8926的規(guī)定進(jìn)行離心，測(cè)定離心沉淀物體積分?jǐn)?shù)，取其平均值作測(cè)定結(jié)果。
