電動襯膠隔膜閥：

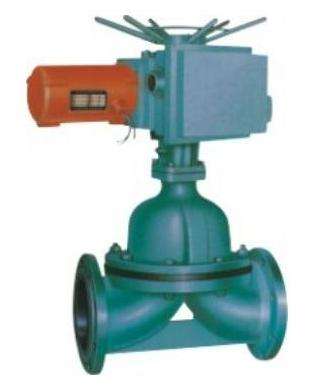

G941J電動襯膠隔膜閥

電動襯膠隔膜閥的詳細資料：

設計與制造：GB122239

結構長度：GB12221、JB1688

法蘭連接尺寸：GB4216、JB78 G841W無襯里電動隔膜閥,G941J電動襯膠隔膜閥,電動隔膜閥

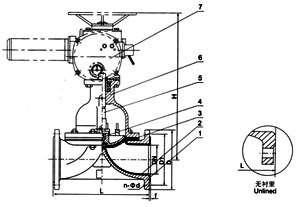

部件列表： 1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、下閥桿 6、閥蓋 7、氣缸 8、活塞 9、氣缸蓋 10、上閥桿 11、手輪

二、電動襯膠隔膜閥用途：

電動襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）

壓力等級：PN0.6、1.0、1.6

三、電動襯膠隔膜閥材料：

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

襯里：無襯里、橡膠

隔膜：橡膠

閥瓣：鑄鐵、碳鋼

閥桿：碳鋼

電動裝置：組合件

四、電動襯膠隔膜閥測試：

襯里層：電火花檢測

試驗與檢驗按GB/T13297標準

公稱壓力：PN（Mpa）閥體：PN×1.5

密封：PN×1.1

五、電動襯氟隔膜閥主要尺寸及重量:

DN mm	公稱壓力 MPa	工作壓力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	f （mm）	h （mm）	型號	輸出力矩	啟閉時間	質量
15	0.6	0.6	125	95	65	4-14	2	-	-	-	-	-
20			135	105	75	4-14	2	-	-	-	-	-
25			145	115	85	4-14	2	4445	Z5-18/16	50	17	40
32			160	140	100	4-18	2	457	Z5-18/16	50	20	42
40			180	150	110	4-18	3	466	Z5-18/16	50	14	45
50			210	165	125	4-18	3	480	Z10-18/16	50	20	50
65			250	185	145	4-18	3	517	Z10-18/16	150	28	60
80			300	200	160	4-18	3	539	Z10-36/25	100	16	70
100			350	220	180	8-18	3	576	Z10-36/25	100	17	80
125			400	250	210	8-18	3	634	Z15-18/25	150	32	104
150			460	285	240	8-22	產品展示 上海濱工閥門有限公司 首頁 ｜  關于我們 ｜ 產品中心 ｜ 資訊中心 ｜ 聯系我們 13311691260 570007615@qq.COM 上海市松江區泖港鎮
