1、概述

管殼式換熱器又稱列管式換熱器。是以封閉在殼體中管束的壁面作為傳熱面的間壁式換熱器。這種換熱器結構較簡單，操作可靠，可用各種結構材料（主要是金屬材料）制造，能在高溫、高壓下使用。管殼式換熱器作為一種傳統的換熱設備，其應用已經有很悠久的歷史，尤其是在化工、石油、能源等行業中使用更為廣泛，而且至今仍在所有換熱器中占據主導地位。

管殼式換熱器由殼體、傳熱管束、管板、折流板（擋板）和管箱等部件組成。殼體多為圓筒形，內部裝有管束，管束兩端固定在管板上。進行換熱的冷熱兩種流體，一種在管內流動，稱為管程流體；另一種在管外流動，稱為殼程流體。為提高管外流體的傳熱分系數，通常在殼體內安裝若干擋板。擋板可提高殼程流體速度，迫使流體按規定路程多次橫向通過管束，增強流體湍流程度。換熱管在管板上可按等邊三角形或正方形排列。等邊三角形排列較緊湊，管外流體湍動程度高，傳熱分系數大；正方形排列，則管外清洗方便，適用于易結垢的流體。

流體每通過管束一次稱為一個管程；每通過殼體一次稱為一個殼程。

2、設備結構

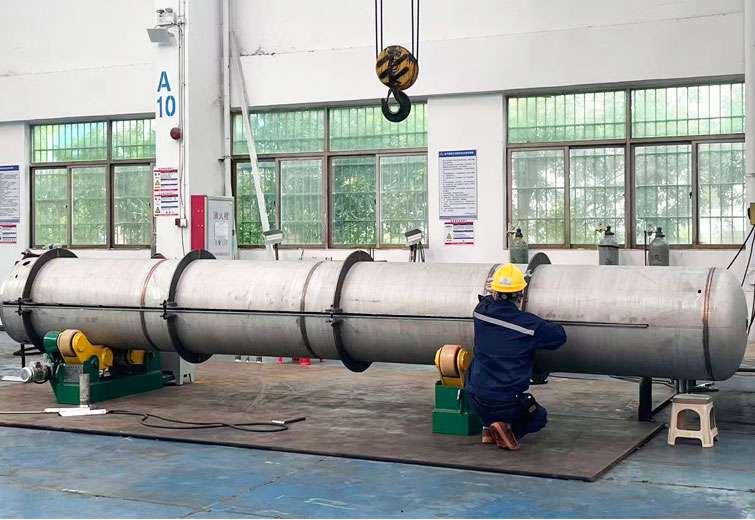

如圖1所示，管殼式換熱器是由封頭、隔板、連接法蘭、管板、孔法蘭、管板墊、管束、殼體、擋板以及底座組成。

3、材料

受壓元件所用材料的選用原則、鋼材標準、熱處理狀態及許用應力值應按GB 150的規定。易燃、致命或有毒操作工況中的受壓元件應采用鑄鐵。

4、應用場景

石油化工：原油蒸餾、合成氨 / 甲醇生產，用于原料預熱、產物冷卻、蒸汽冷凝，耐受高溫高壓和腐蝕性介質。

能源電力：火電廠汽輪機排氣冷凝、余熱鍋爐回收煙氣熱量；燃?xì)怆娬韭?lián)合循環發電的余熱利用。

冶金行業：高爐 / 轉爐煙氣冷卻、冶煉余熱回收、工藝?yán)鋮s水溫度控制。

食品加工：肉類快速冷卻、乳制品巴氏殺菌控溫、釀酒蒸餾冷凝，用不銹鋼材質符合衛生標準。

暖通制冷：大型冷水機組的冷凝 / 蒸發、城市集中供暖換熱站的冷熱網換熱。

船舶工業：柴油機缸套水、滑油冷卻，船舶蒸汽系統冷凝。
