1、產品概述

氣氣換熱器又名雙側寬流道焊接式板式換熱器或板式空氣換熱器，是我公司學習與吸收國內外先進技術與設計理念，近幾年開發的一種新型板式熱交換器，并且取得了相應的專利，它由一系列互相平行并壓有定距柱的的薄金屬平板相疊而成，主要由傳熱板片、外框密封板、壓緊裝置等組成。這種換熱器特別適用于氣氣換熱。

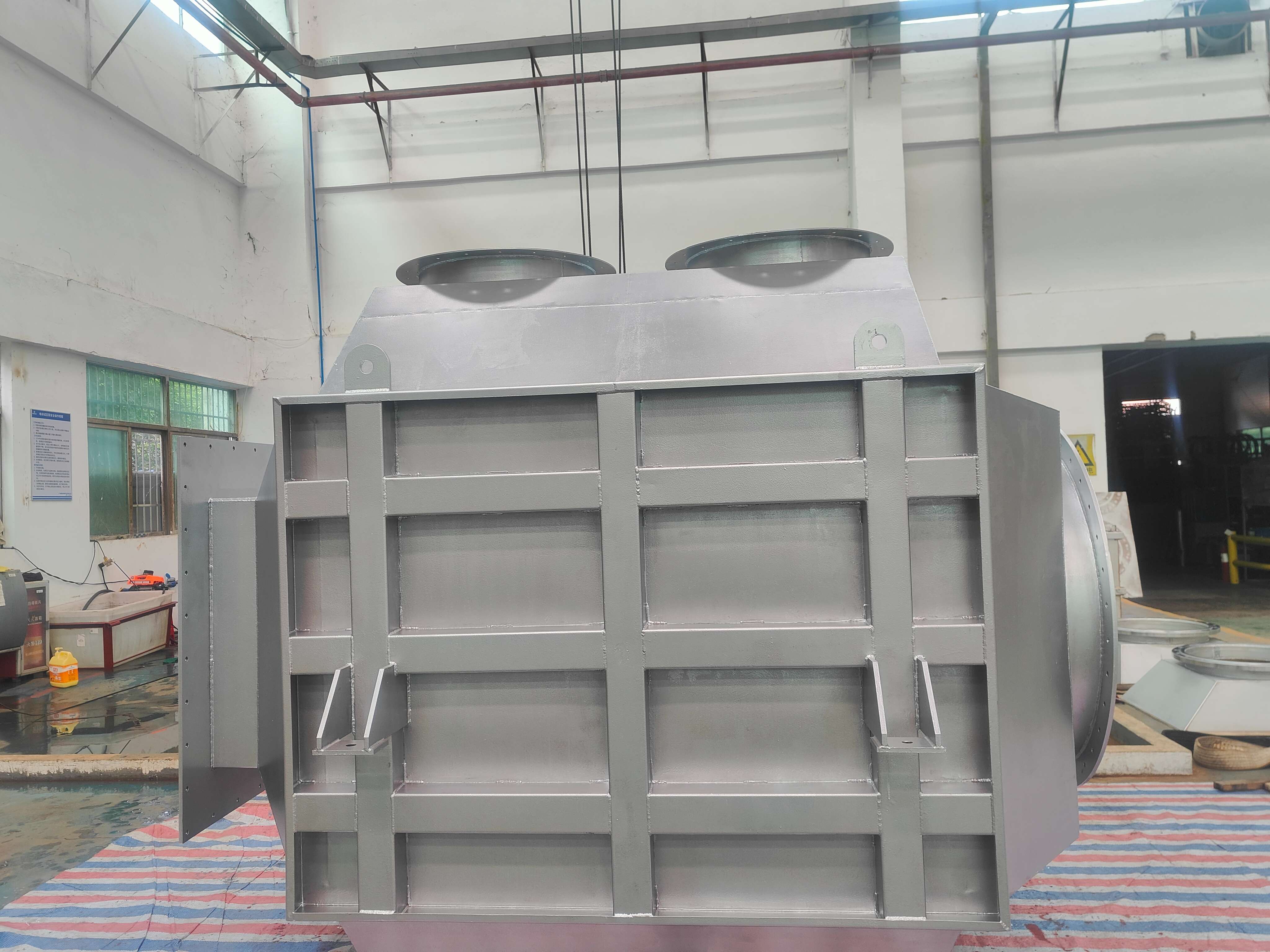

清遠綠由-污泥風干項目，我公司所選設備為1219*4820型寬通道的板式換熱器，槽深約為12mm。常規的板片一般采用的是人字型波紋，板片間有形成網格類型的接觸點，這些點在固體顆粒的沖刷下很容易把板片磨穿造成穿孔泄漏，兩種流體就會混合在一起，給生產帶來很大的損失。本項目設計的寬流道壓有定距柱的的薄金屬平板，板片間接觸點少，而且通道內可以順暢的通過固體顆粒，既不容易堵塞，可大大減少換熱器維護清洗的次數，同時也可以延長了設備使用壽命，有效的減少設備、人工的投入。

2、設備主要性能、結構特性

1）傳熱性能好：板式換熱器的板片厚度薄，傳熱性能好。

2）對數平均溫差大：板式換熱器可以實現逆流形式，溫度修正系數大。

3）占地面積小：板式換熱器結構緊湊，單位體積內的換熱面積較大，設備占地面積比列管式換熱器小。

4）重量輕：板式換熱器的板片厚度僅為1.2mm，在相同換熱面積相同材質情況下重量比列管式換熱器輕。

5）價格低：由于相同換熱任務的情況下，板式換熱器的傳熱性能較好，換熱面積小，若以同樣的不銹鋼為材料，整體造價比列管式換熱器低。

6）處理量大：板式換熱器冷熱流體在通道內平行于換熱面，且無旁流，設備處理量可以從幾十立方到上千立方，在余熱回收中廣泛使用。

7）不宜堵塞：板間通道大并且觸點少，有利于粘性大的流體以及含固體顆粒的流體通過，雜質不易沉淀；不銹鋼制造的換熱面光滑，且腐蝕附著物少，不易結垢。

8）清洗方便：設備內部可以用噴淋蒸汽或清水進行沖洗和反沖洗，異物殘留少，清洗方便快捷。

9）質量可靠：板片采用先進焊接設備及技術，板片間焊接采用電阻焊并陪以手工焊保證焊縫不易炸裂，同時配合多種檢測設備及技術，程度上保證設備的質量。

10）設計先進：我公司的雙流道焊接式板式換熱器，是學習和吸收國內外技術，并具有多年是實踐應用經驗，以先進的技術滿足用戶的需求，達到的換熱效果。

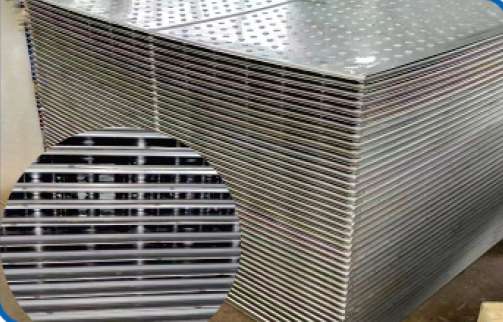

3、產品結構

4、材質
