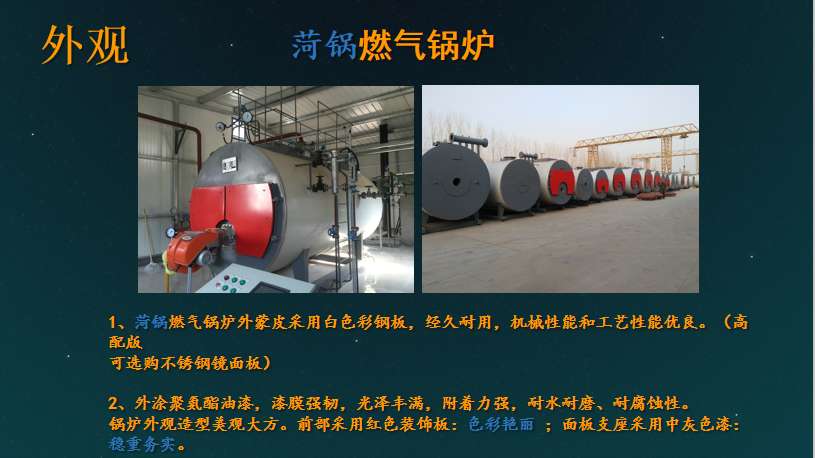

燃燒裝置的構成

燃燒器燃燒系統主要由：主供氣系統、點火系統、前處理系統以及控制系統組成。

1）主供氣系統由：壓力保護開關、電磁閥組、壓力表組件等構成。

2）點火系統由：點火電極、點火變壓器等構成。

3）控制系統由：程序控制器、伺服馬達等構成。

4）前處理系統：燃氣過濾器等構成。

燃燒器的自動控制

1 控制系統描述

本系統主要通過燃燒器配置的程控器來實現自動控制，主要包括以下幾部分。

1）閥組檢漏

在燃燒器啟動得電后，程控器先送信號給檢漏儀，對閥組進行檢漏測試，保證燃氣閥不泄漏。

檢漏運行條件

——就地柜電源正常

——無MFT指令

——已啟動檢漏指令（或燃燒器啟動指令）

檢漏過程由檢漏儀控制完成，檢漏出現故障則檢漏報警，等待復位后重新檢漏，只有當檢漏通過后程控器才啟動燃燒器。

2）預吹掃

在燃料進入爐膛燃燒之前（初次點火或在鍋爐跳閘之后）必須對爐膛完成一次成功的吹掃，以有效地消除在爐膛中可以積聚的任何可燃氣體，否則保護系統阻止任何燃料燃燒器啟動。

爐膛吹掃是在下列條件均滿足并保持的情況下進行的

——燃燒器風機運行

——燃氣閥全關

——無MFT指令

——爐膛無火

——就地柜電源正常

整個吹掃過程均應滿足上述條件，在此期間任意一條件喪失，則吹掃中斷，待所有許可條件重新建立，運行人員才可重新啟動吹掃程序。

3）點火

點火必須滿足以下條件

——燃燒器風機運行

——伺服電機將燃燒器風門調到點火位置

——無MFT指令

——全爐膛吹掃完成

——燃氣壓力正常

——燃燒風壓力正常

——火焰檢測儀沒有發現爐膛內有火

點火啟動順序

——燃燒器啟動點火變壓器，在點火電極之間形成穩定火花

——在火花穩定后，燃燒器打開安全閥V1和點火閥Vg，點火管放出燃氣并點燃，形成點火火炬，4秒后控制閥V2打開，點燃主火炬

——燃燒器通過裝配的紫外線檢測器檢測到火焰

——若火檢檢測正常，則說明點火成功

點火過程是通過電?。娀鸹ǎ﹣睃c燃主火，在火焰點燃后，火焰檢測裝置必須檢測到火焰，否則點火失敗，程控器報警，熄火指示燈點亮，等待復位再重新啟動。若點火失敗，則燃燒器熄火并切斷所有輸出，熄火報警指示燈亮，復位后才能重新再啟動。

4）火焰檢測

燃燒器用紫外線火焰檢測系統用來檢測火焰的有或無，當檢測到有火時將信號送至程控器。程控器根據程序自動判斷火焰信號是否與程序相符，若不相符則程控器報警，并切斷所有輸出。（在吹掃的時候檢測到火焰信號，程控器報警；在點火后程控器檢測不到火焰信號，程控器報警）火焰檢測儀在燃燒的過程中持續的檢測燃燒的全過程，起到安全保護作用。

5）負荷調節

在完成點火程序后，系統進入正常運行狀態，燃燒器自動調節燃料與空氣量，改變主火大小，實現負荷調節。
