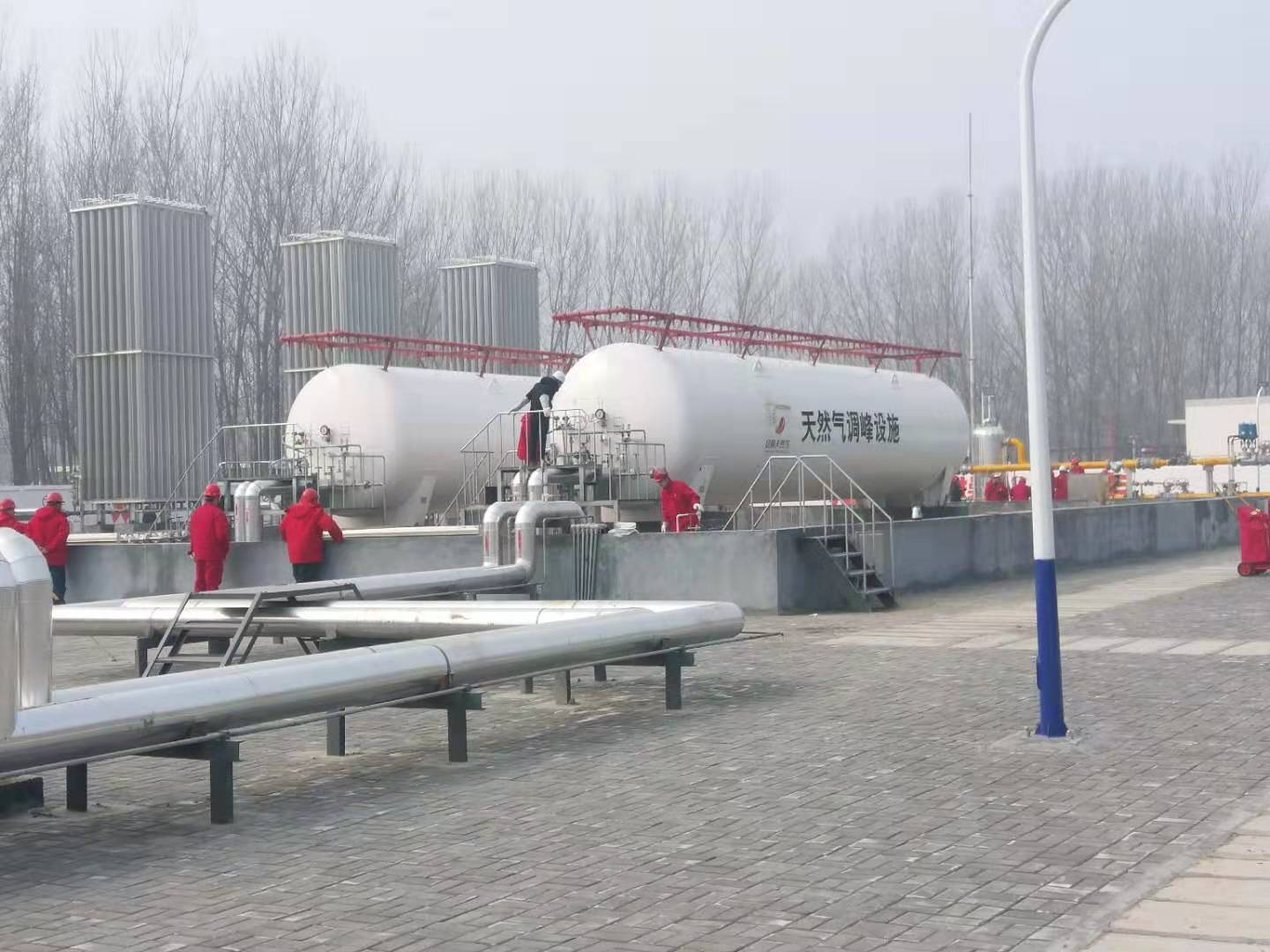

LNG常常儲存在儲罐中，因此，低溫儲存LNG的儲罐應滿足下列要求：

(1)耐低溫

常壓下液化天然氣的沸點為-160℃。LNG要求儲液罐體具有良好的耐低溫性能和優異的保冷性能。

（2）安全要求高

罐內儲存的是低溫液體,儲罐一旦出現意外,冷藏的液體會大量揮發,氣化量大約是原來冷藏狀態下的300倍,在大氣中形成會自動引爆的氣團。

（3）材料特殊

內罐壁要求耐低溫,一般選用9Ni鋼或鋁合金等材料,外罐壁為預應力鋼筋混凝土。

（4）保溫措施嚴格

由于罐內外溫差最高可達200℃,要使罐內溫度保持在-160℃,罐體就要具有良好的保冷性能。

（5）抗震性能好

為確保儲罐在意外荷載作用下的安全,儲罐必須具有良好的抗震性能。

（6）施工要求嚴格

為防止混凝土出現裂紋,均采用后張拉預應力施工,對罐壁垂直度控制十分嚴格。

小型（5~50m3）：常用于民用LNG汽車加注點及民用燃氣液化站等。

中型（50~100m3）：多用于工業燃氣液化站。

大型（100~1000m3）：適用于小型LNG生產裝置。

大型（10000~40000m3）：用于基本負荷型和調峰型液化裝置。

特大型（40000~200000m3）：用于LNG接收站。

（1）LNG球形儲罐：LNG球形儲罐主要用于民用燃氣氣化站、LNG汽車加注站等。

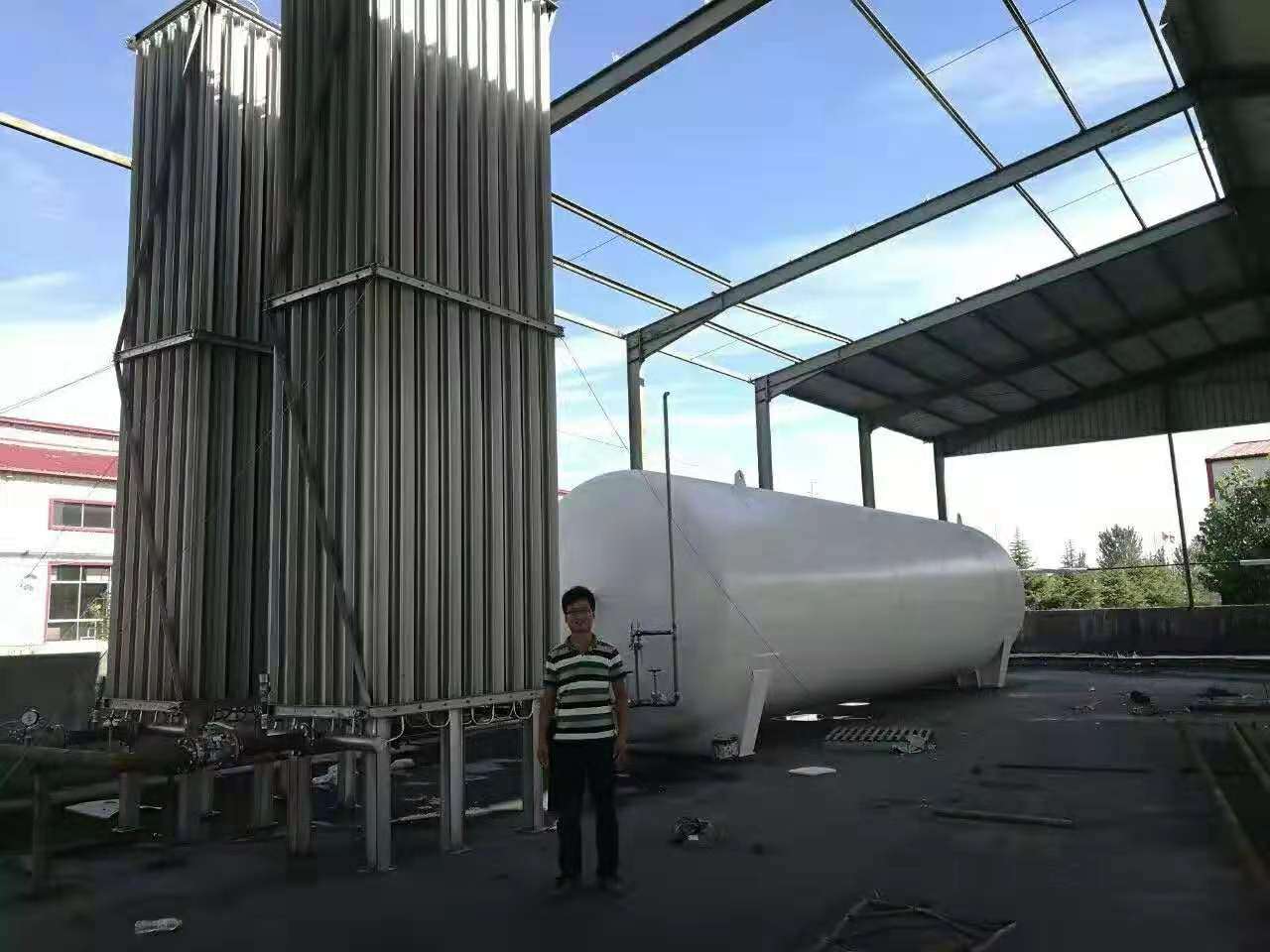

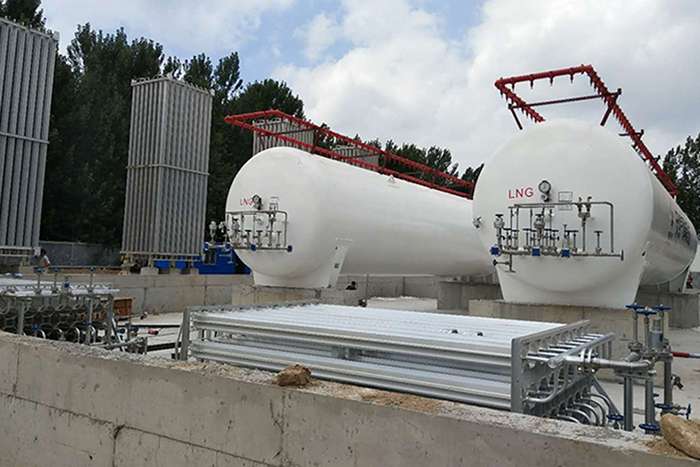

（2）圓柱形儲罐：LNG圓柱形儲罐主要用于民用燃氣氣化站、LNG汽車加注站、衛星式液化裝置、工業燃氣氣化站及小型LNG氣化裝置。

（3）大型LNG圓柱形儲罐：LNG大型圓柱形儲罐主要用于基本負荷型、調峰型液化裝置及LNG接收站。

目前，國內外常用的LNG低溫儲罐有常壓儲存、子母罐帶壓儲存和真空罐帶壓儲存三種形式。

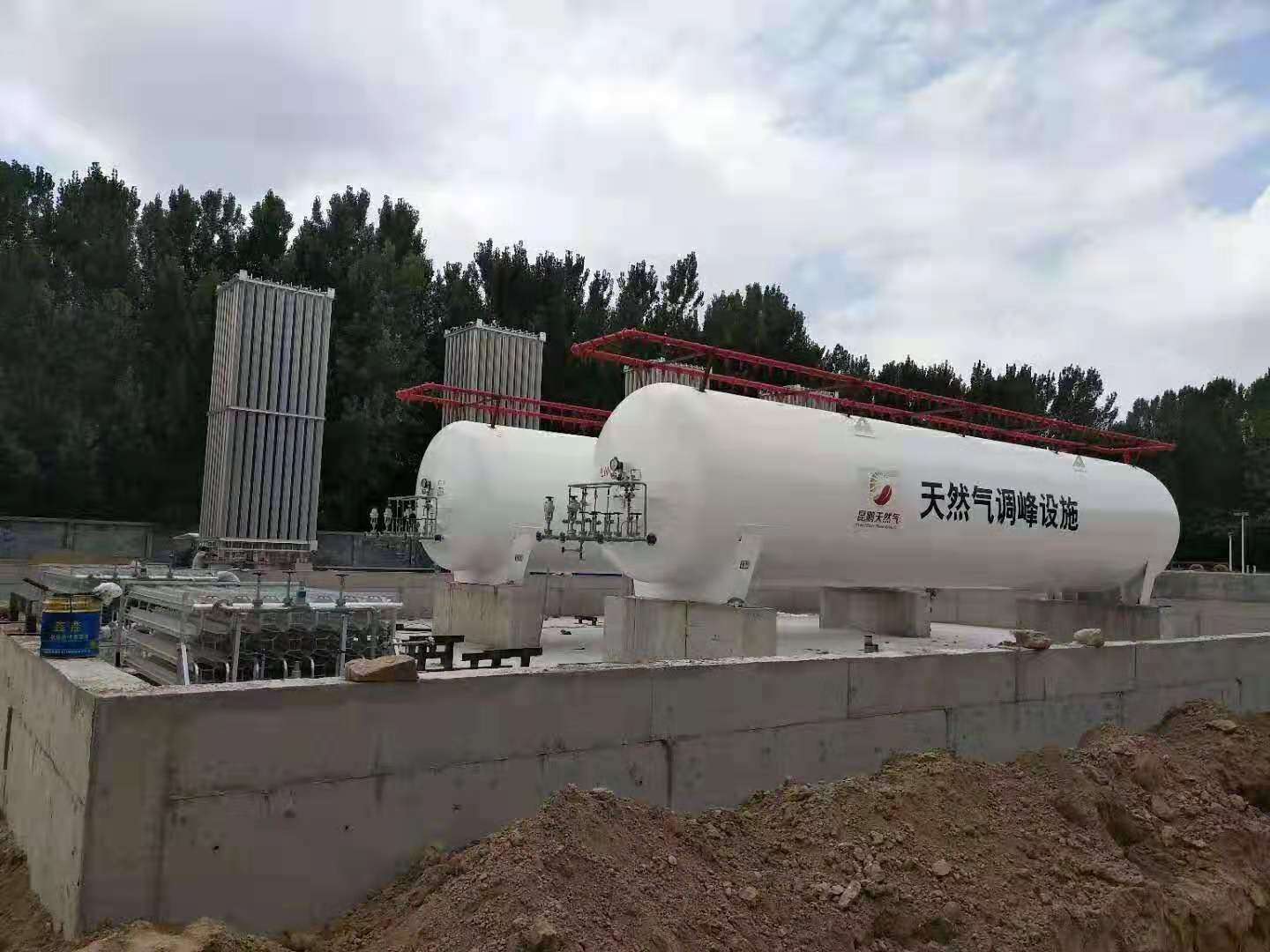

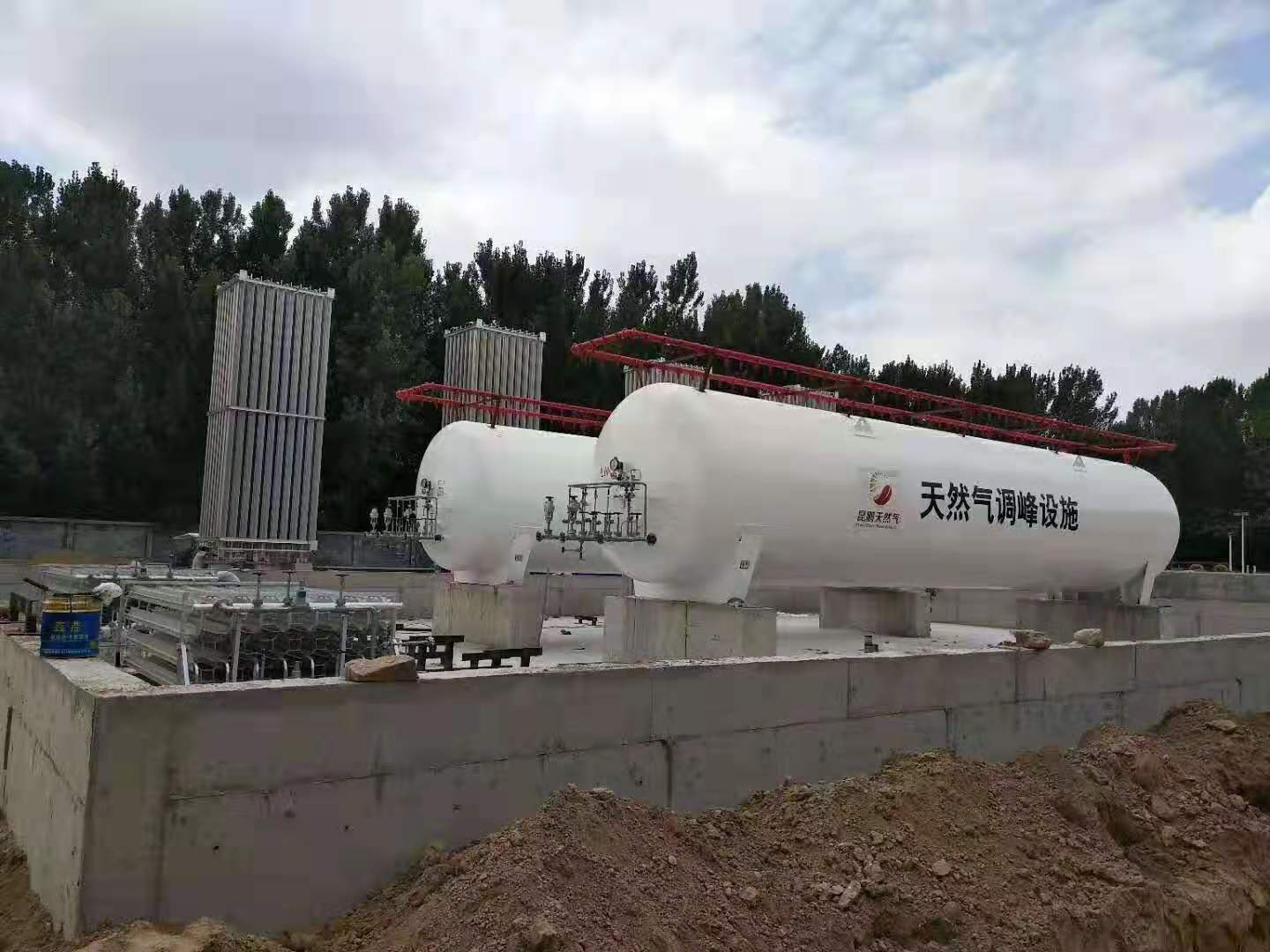

（1）真空罐：真空罐為雙層金屬罐，內罐為耐低溫的不銹鋼壓力容器，外罐采用碳鋼材料，夾層填充絕熱材料，并抽真空。真空罐是在工廠制造試壓完畢后整體運輸到現場。LNG 總儲存量在1000m3以下，一般采用多臺真空罐集中儲存。

（2）子母罐：子母罐的內罐是多個耐低溫的不銹鋼壓力容器，外罐是一個大碳鋼容器罩在多個內罐外面，內外罐之間也是填充絕熱材料，夾層通入干燥氮氣，以防止濕空氣進入。子母罐的內罐在工廠制造、試壓后運到現場，外罐在現場安裝。

（3）常壓罐：常壓罐的結構有雙金屬罐，還有外罐采用預應力混凝土結構的；有地上罐，還有地下罐，20000m3以下的多為雙金屬罐。常壓罐的內外罐均在現場安裝制造，生產周期較長。

LNG 低溫常壓儲罐為平底雙壁圓柱形，其罐體由內外兩層構成，兩層間為絕熱結構，為保冷層。內罐用于儲存液化天然氣，而外殼則起保護、保冷作用。

罐項是自立式拱頂，內罐罐項必須有足夠的強度及穩定性以承受由保冷材料等引起的外部壓力和由內部氣體產生的內部壓力。

雖然低溫常壓儲罐方案的一次性投資低，但也存在些許問題：

（1）更適用于液化廠和接收終端站

（2）低溫常壓儲罐系統復雜

（3）需要設置LNG泵，對LNG泵要求高

（4）施工周期長，檢修較為困難

（5）低溫常壓罐更需要考慮分層和沸騰問題
