安裝注意事項

本鍋爐整體出廠，就位、安裝簡便，具有良好的快裝性。但鍋爐的就位、安裝及水、電、汽、燃料等的接通仍應按鍋爐隨機資料和鍋爐房布置圖進行。鍋爐房具體布置應符合《鍋爐安全技術監察規程》及GB50041《鍋爐房設計規范》的規定，鍋爐的安裝及施工驗收應符合GB50273《工業鍋爐安裝工程施工及驗收規范》的規定，同時應著重注意以下事項：

對我公司基本供貨范圍內的鍋爐部分嚴禁擅自改動，否則后果自負。

1）鍋爐本體

*鍋爐的搬運、裝卸應規范，嚴禁野蠻操作；如用吊車起吊應鉤住爐頂吊耳，不得在其它部位捆扎。

*鍋爐的地基必須有所需的承載能力，且應保持平整。

*安裝前應檢查有無因運輸而造成的可影響運行的損壞和對外接口有無堵塞雜物。

*在鍋爐周圍附近嚴禁放置易燃品；嚴禁將水淋入電控柜；嚴禁將油淋到鍋爐上。

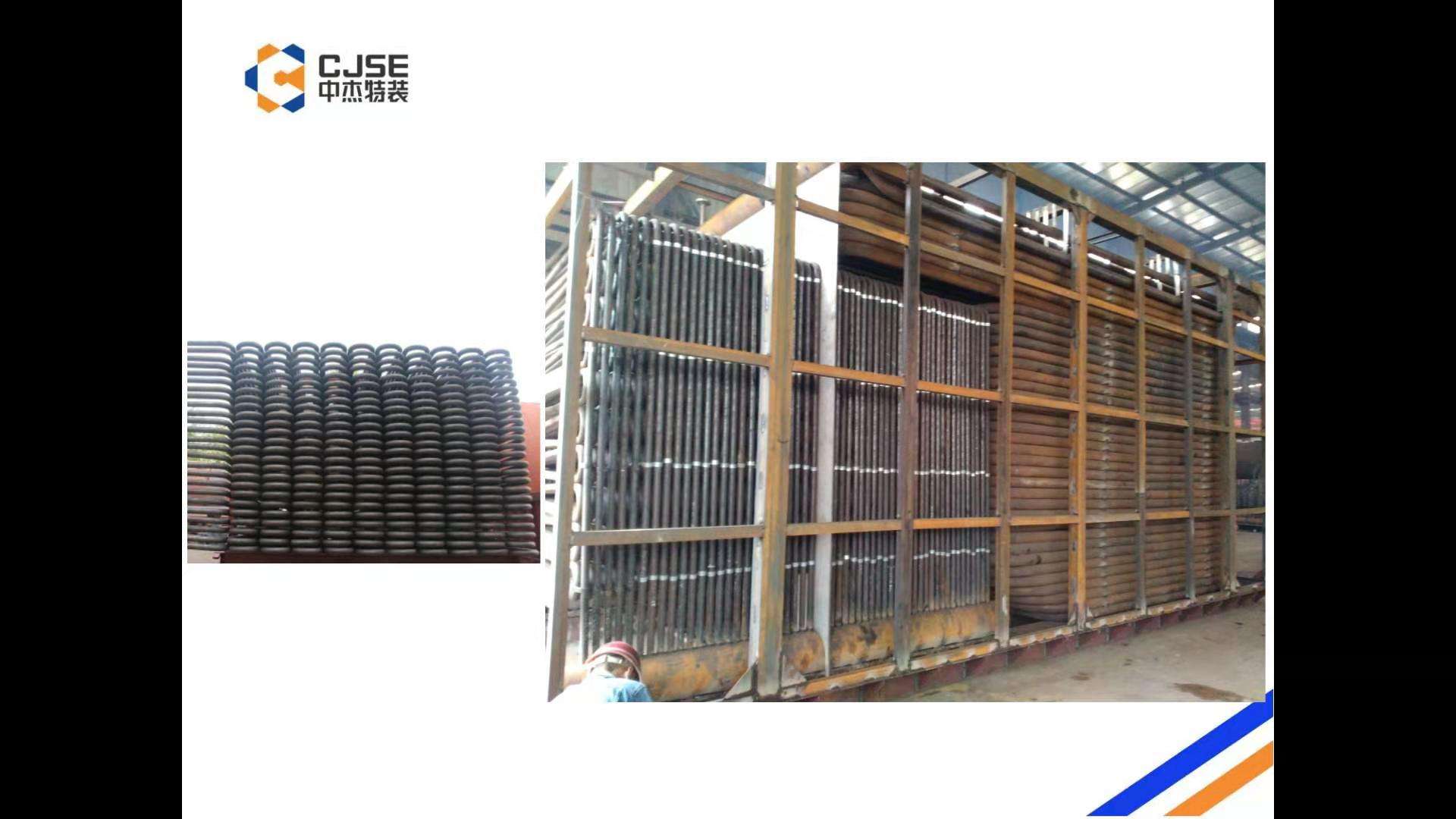

2）節能器、冷凝器

*節能器、冷凝器的卸車、搬運均需用吊車吊住頂部吊耳進行。

*節能器、冷凝器的定位應按隨機鍋爐總圖和鍋爐基礎圖要求進行。

*節能器、冷凝器的支撐應與基礎預埋鋼板連接牢固。

3）煙風道

*該鍋爐隨機配備的煙道為鍋爐對流管束出口至節能器器入口部分，冷凝器出口至煙囪部分的連接煙道有用戶自理。

*煙道連接法蘭之間應塞石棉繩密封，嚴禁漏煙。

4）平臺扶梯

*平臺扶梯的現場裝配按裝配圖進行。

*可以根據現場實際情況和需要對平臺扶梯進行修改和補充，同時要求必須安全牢固。

*扶梯與鍋爐基礎預埋鋼板應連接牢固。

5）燃燒器

*鍋爐配套燃燒器為分體式，燃燒器和鼓風機應根據總裝圖及鍋爐基礎圖單獨安裝。

*燃燒器安裝時應小心謹慎，與鍋爐面板連接牢固，密封嚴緊，現場根據實際情況對燃燒器主體進行支撐。

6）燃料管路

*燃料管道宜采用無縫鋼管，管路連接應可靠密封及可靠固定，以防振動及確保沒有燃料的滲漏。

*油管道宜采用順坡敷設，柴油管道的坡度不應小于0.3%；

*燃料供應管路應有可靠的防火、防雷、防靜電設施。

*燃氣調壓間、燃氣鍋爐間和油泵間，應設置可燃氣體濃度報警裝置。

*燃氣管道越短越好并盡量減少彎頭，當供氣管距離長時，一般選用大一號管徑來減少壓力損失。

7）安全閥排放管

*安全閥的排放管應接到安全地點且在排放管上不應裝設閥門，安裝應牢固，以防振動。

*兩個安全閥的排放管不應相連。

8）排污管路

*排污管應可靠連接及固定，應盡量減少彎頭且確保末端接向排水溝等安全的地方。

9）蒸汽管路

*管道應可靠連接及固定，以免滲漏、振動。管路需可靠保溫，以減少熱量損失。

10）煙囪

*煙囪的高度可根據GB13271《鍋爐大氣污染物排放標準》確定。

*煙囪應嚴格施工并加防雨帽，煙囪應平直且盡量減少拐彎，煙囪的重量應由支撐物支撐。

*幾臺鍋爐共用一個總煙囪時，應確?？偀焽璧目趶匠浞植诿颗_鍋爐的支煙囪上裝設供檢修時隔斷用的煙道擋板。鍋爐出口煙道最低處宜裝設直通地溝的煙氣冷凝水排放管。

*勿在煙囪附近放置易燃品且煙囪與建筑物的貫穿部分應采用不燃物。

*煙道上應裝設防暴門，其位置應有利于泄壓，當爆炸氣體有可能危及操作人員的安全時，防暴門上應裝設泄壓導向管。

11）電源

*應確保鍋爐專用電源容量充分且應使用規定的電源線路。

*用戶的每臺鍋爐須自備專用的空氣開關（帶漏電自動保護功能）。

*電源空氣開關應在安全允許條件下盡量靠近鍋爐，以便在異常情況時及時拉斷電源。

*用戶必須提供可靠的接地線并接到控制柜中的接地螺栓上。

*電氣線路宜采用穿金屬管或電纜布線，并不宜沿鍋爐熱風道、煙道、熱水箱和其他載熱體表面敷設。當需要沿載熱體表面敷設時，應采取隔熱措施。
