管道交叉穿越時候會產生交流雜散電流，這些雜散電流在管道上匯集后會對人體的危害以及對通信線路產生干擾。固態去耦合器能夠很好的對交流雜散電流進行排流， 它是一種先進的電力電子設備，主要作用是在電力系統中排除高于陰極保護要求的雜散電流，以防止其對埋地管道、通信線路等設備造成損害。排流施工除了固態去耦合器這個核心設備之外，還需要搭配其他產品，以下做具體說明：

一、排流輔助設備

1、鋅接地極（常用帶狀鋅陽極或鋅接地電池）：構建低阻抗接地回路，將固態去耦合器排出的干擾電流導入大地。

安裝：與固態去耦合器接地端通過銅纜連接，埋深≥0.8m，周圍填充降阻劑（如膨潤土）以降低接地電阻（目標≤10Ω）。

2、連接電纜：采用多股銅芯電纜，截面≥16mm2（傳輸大電流時需加大至25-50mm2），絕緣層為耐老化聚氯乙烯（PVC）或交聯聚乙烯（XLPE）。

3、防護：直埋段需穿鍍鋅鋼管或PE保護管，避免機械損傷；接頭處使用防水接線盒密封，防止腐蝕。

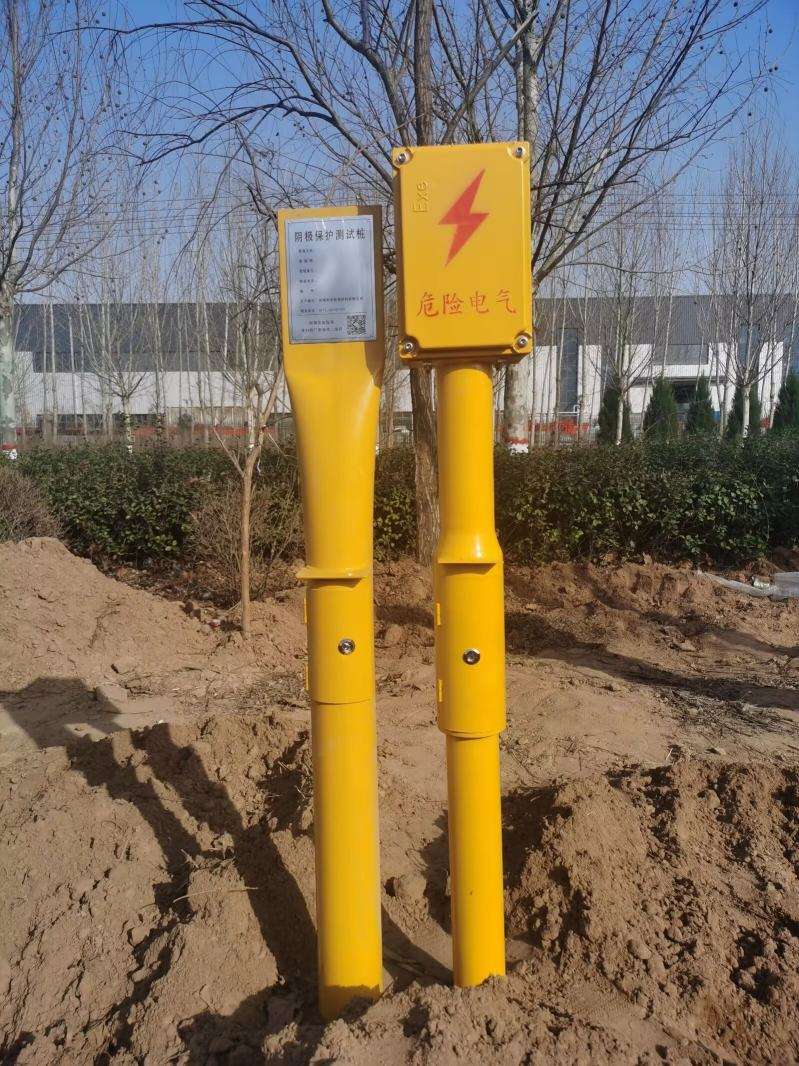

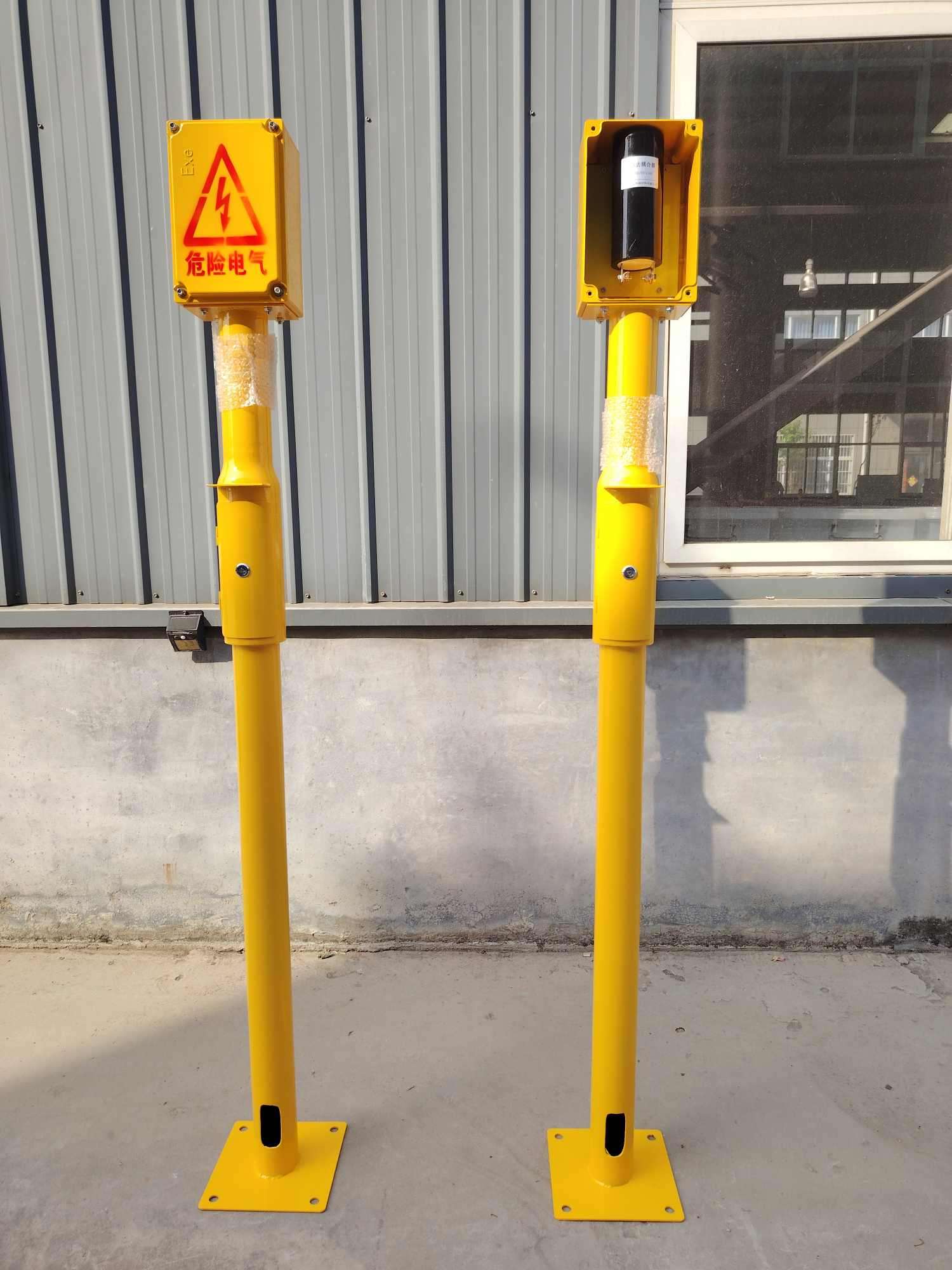

4、測試樁：用于測量管道電位、接地電阻及去耦合器工作狀態，便于后期維護。

包含管道連接端子、接地極連接端子及測試儀表接口，材質為高強度復合材料或不銹鋼，埋設在固態去耦合器附近1-2m處。

二、防護與輔助材料

1、絕緣接頭/絕緣法蘭：隔離管道與其他金屬構筑物（如閥門、儲罐），避免干擾電流分流，確保排流系統針對性作用于目標管段。

2、防腐涂層修復材料：管道與固態去耦合器連接點的防腐處理，防止局部腐蝕。

3、警示標識：地面警示樁（含“高壓危險”“地下排流設施”字樣）、陰極保護測試樁標識牌，材質為玻璃鋼或PVC，顏色為黃底黑字，設置于施工區域邊界及設備上方。

三、施工輔材

1、防爆接線箱/防護箱；2、不銹鋼支架、膨脹螺栓；3、防水接頭、密封膠；4、絕緣膠帶、扎帶；5、放電導線（檢測前放電用）

四、監測與調試工具

1、萬用表/毫伏表；2、接地電阻測試儀；3、交流干擾檢測儀；4、絕緣電阻測試儀
