河南鏵云創新科技有限公司

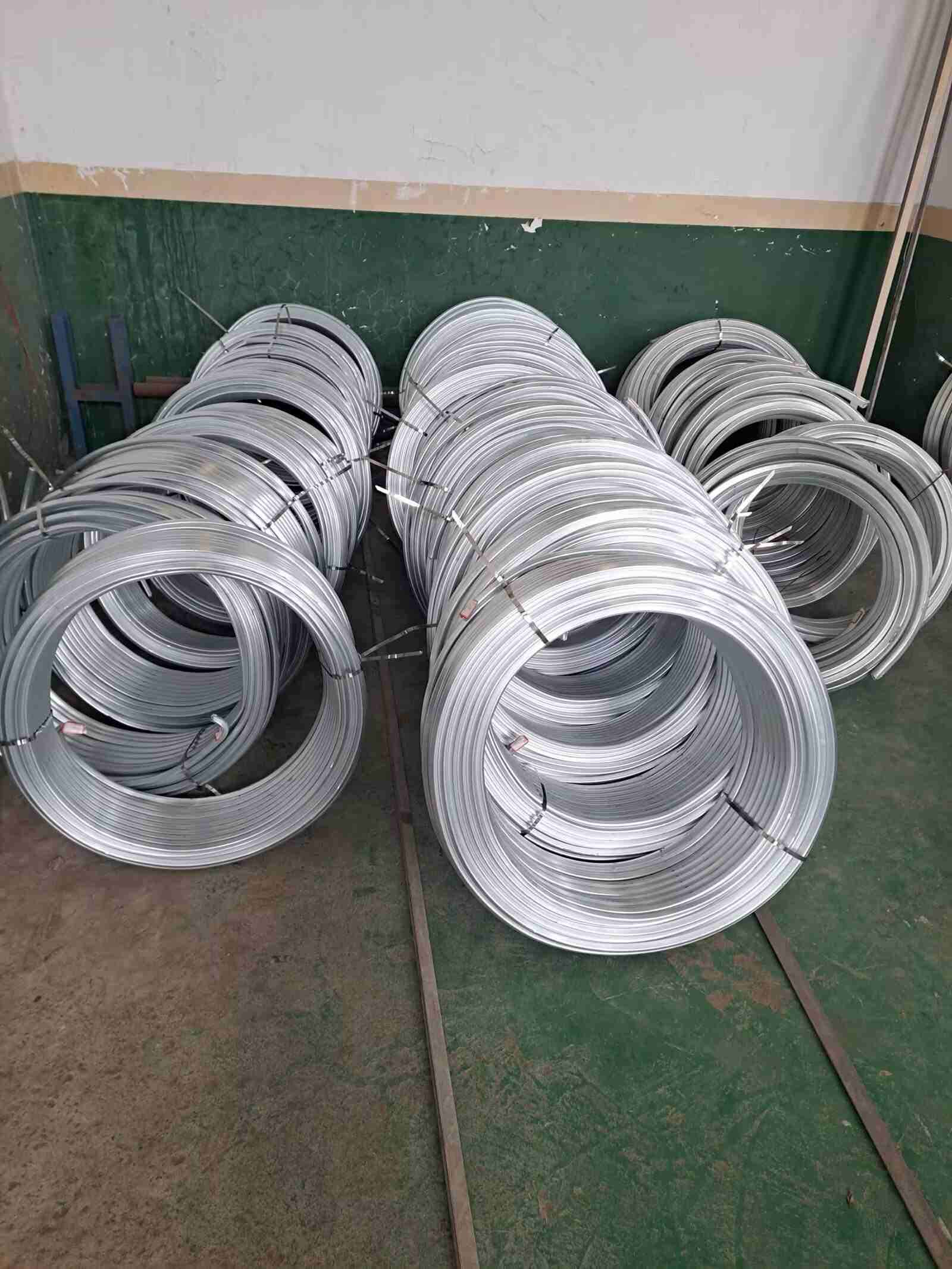

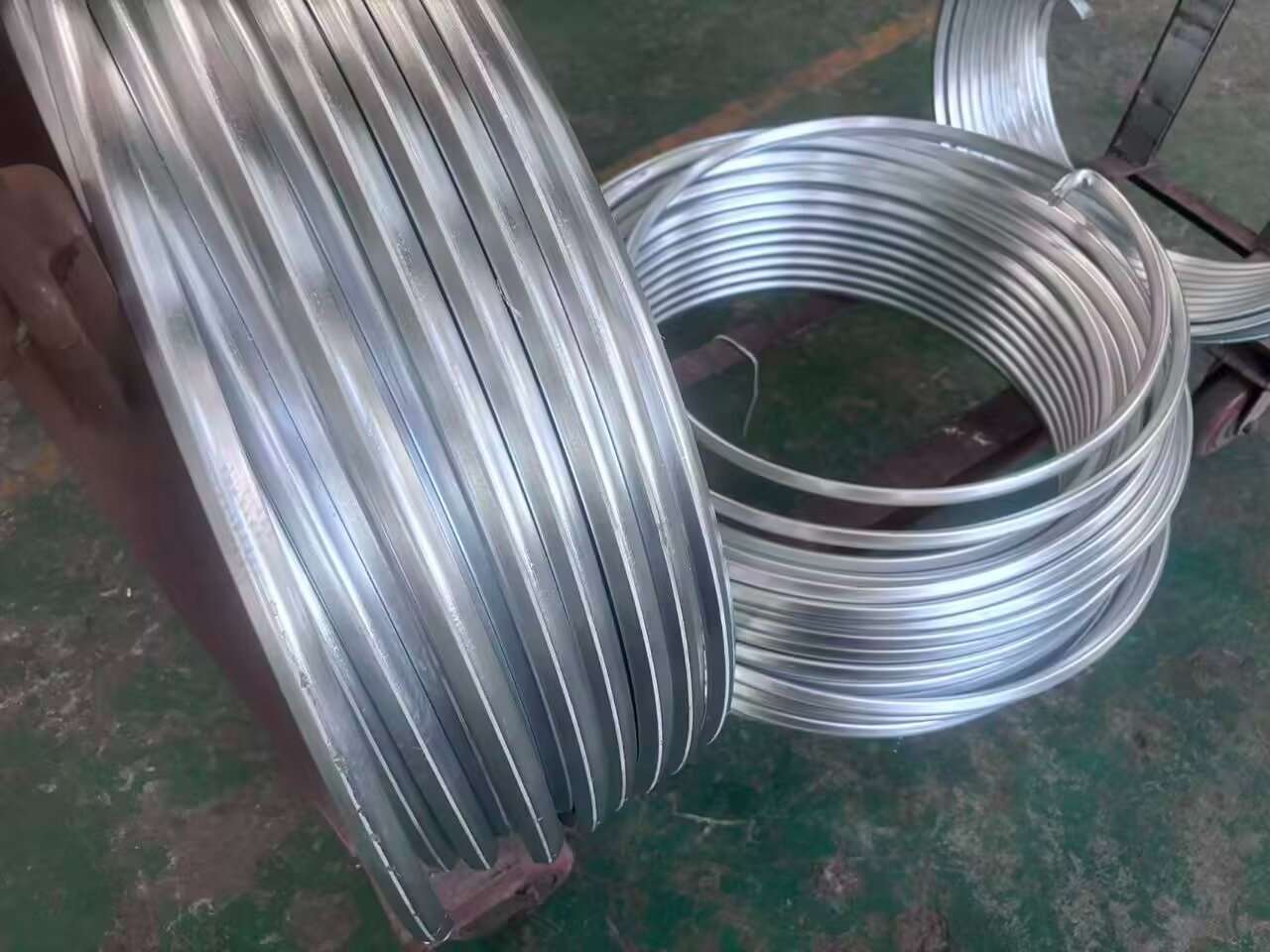

帶狀鋅陽極與電纜的焊接是陰極保護工程中的關鍵工藝環節，需確保電連接可靠、接觸電阻低、長期服役穩定，并能承受安裝環境（如海水、土壤、混凝土）的腐蝕作用，行業通行且經工程驗證的可靠連接方式為放熱焊接，現場無焊接條件時可用液壓壓接作為備用方案，核心原則是清潔、低溫、牢固、密封，確保接觸電阻≤0.01Ω。

一、焊接前準備工作

材料工具準備：帶狀鋅陽極、銅芯電纜 (截面積≥6mm2)、砂紙 (80-120 目)、銅壓接管、鋁熱焊接材料、萬用表、熱縮套管/防腐膠帶、液壓鉗 (備用)。

端部處理

鋅帶端：用鋼鋸和手鉗剝出內置鐵芯約20-30mm，砂紙打磨至光亮，去除氧化皮與油污。

電纜端：剝出銅芯約20-30mm，清除氧化層，必要時涂抹導電膏以降低接觸電阻。

打磨面積應≥焊接區域的 2 倍，確保金屬本色均勻暴露。

二、鋁熱焊工藝 (適用于現場焊接)

清潔焊接部位，放置專用鋁熱焊模，確保電纜銅芯與鋅帶鐵芯完全嵌入模腔。加入鋁熱焊劑，點燃引發反應，待反應完全后自然冷卻。拆除焊模，清除焊點表面焊渣，檢查焊點呈半球形，無裂紋、氣孔。焊接長度≥250px，確保冶金結合充分。

三、液壓壓接工藝 (備用方案)

選用適配銅管 ，套住鋅帶鐵芯與電纜銅芯。用液壓鉗以≥50MPa壓力壓接 3-4 道，確保金屬緊密結合。壓接后用萬用表檢測導通性，接觸電阻應≤0.01Ω。適用場景：現場無焊接條件或對焊接技術要求較高的情況。

帶狀鋅陽極與電纜的焊接質量直接影響陰極保護系統的有效性，建議優先采用鋁熱焊，嚴格遵循上述步驟操作，并做好質量檢測與絕緣密封，確保系統長期穩定運行。
