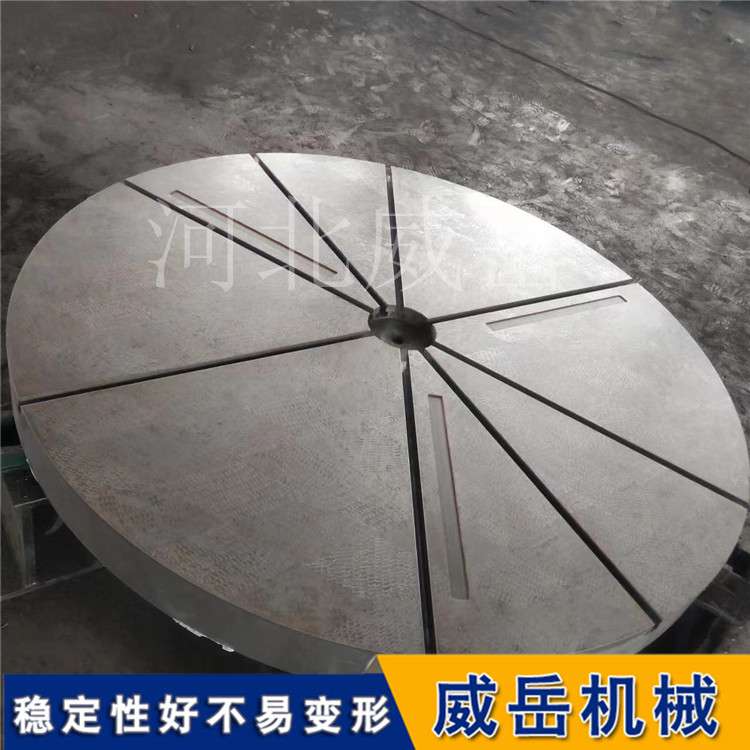

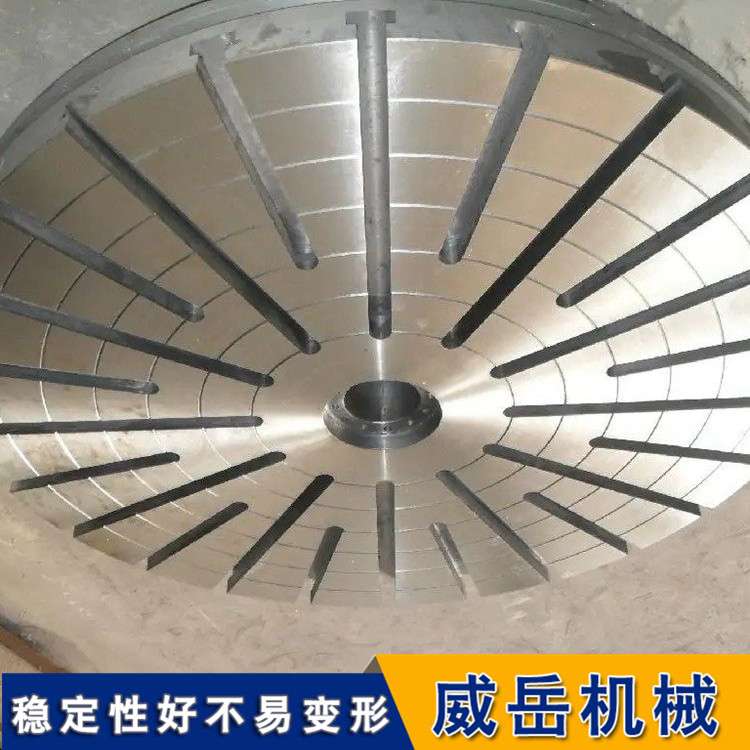

圓形鑄鐵平臺的安裝，核心在于利用其對稱形狀，通過科學布置支撐點和精細調平，確保整個圓面成為一個理想的測量基準面。整個過程主要分為安裝方式選擇、支撐點布置、精細調平和驗收維護幾個階段。

一、選擇合適的安裝方式

根據平臺的規格、使用精度要求和移動需求，主要有以下四種安裝方式：

支架安裝：適合直徑1.5米以下的小型平臺。將平臺直接放在專用支架上，用支架自帶的微調螺栓初步調平即可。這種方式靈活方便，30分鐘內即可完成，但穩定性稍差，不適合重載。

墊鐵安裝：適合直徑1-3米的中型平臺。在平臺下方均勻放置至少4個可調墊鐵，通過增減墊片厚度來調整水平。這種方式兼顧了便利性和一定的穩定性。

地腳螺栓安裝：適合直徑3米以上的大型平臺或需要長期固定、承載巨大的場合。安裝時需提前在混凝土基礎中預留螺栓孔，平臺就位并調平后，向孔內灌注混凝土固定。這種方式比較為牢靠，但屬于一次性工程，后期無法移動。

地錨器安裝：適用于0級、00級等高精度測量平臺。地錨器預先埋入基礎中，通過頂部精和密螺紋實現±5mm范圍內的微調。這種方式精度保持性比較好，但安裝復雜、成本高。

二、關鍵步驟：布置支撐點

圓形平臺因其對稱形狀，支撐點布置有其獨特要求——通常按同心圓等距排列，以保證受力均勻。

常用支撐方案：

環形均布支撐（首和選方案）：墊鐵沿1-2個同心圓環等距布置。對于直徑較大的平臺，可在距中和心約2/3半徑處設置主支撐環，邊緣附近設輔助支撐環。

三點支撐擴展（經典方法）：在平臺上虛擬一個內接等邊三角形，在三個頂點及中和心點附近布置主要支撐點，其間增設輔助支撐以防止變形。

墊鐵數量：平臺直徑每增加1米，支撐點數量需相應增加，確保單位面積支撐力充足，防止平臺中部下垂。

三、精細調平流程

調平的核心目標是使整個圓面成為理想平面，順序是 “先定中和心高度，再調同心圓環，比較后整體優化” 。

吊裝就位：必和須使用平臺預留的吊裝孔（通常為3個或4個，對稱布置）進行平穩吊裝，嚴禁利用平臺邊緣或T型槽吊裝。

建立測量基準：將電子水平儀置于平臺中和心點，以此作為調平的基準點，確定“零位”或參考高度。

調整中和心區域：以中和心點為基準，調整靠近中和心的第和一支撐環上的墊鐵，使該環上對稱各點的讀數與中和心點一致或呈均勻過渡，形成中和心“小平面”。

調整外環：由內向外依次調整各支撐環。使用橋板配合水平儀，測量從中和心到邊緣的徑向高差，以及同一圓周上對稱點之間的切向高差，確保同一圓周上的點處于同一高度。

網格法復測與精調：在平臺表面畫出“米”字形或放射狀網格線，測量各點高度。分析數據，找出高點（凸區）和低點（凹區），通過微調局部墊鐵消除不規則扭曲。

需避免的典型變形：錐形（一邊整體高一邊整體低）、鞍形（對角線一高一低）、波浪形（圓周方向高低交替）。

調平原則：調整某一點時，同步調整其對稱點，保持受力平衡。每次調整后靜置數分鐘，待應力重新分布后再進行測量。

四、比較終固定與驗收

靜置復測：全部調平完成后緊固墊鐵，靜置24小時后進行比較終復測，確保精度穩定。

接地連接：將平臺的接地端子與基礎預埋接地線可靠連接，這對精和密測量和用電安全至關重要。

清潔防銹：徹和底清洗工作面及T型槽，均勻涂覆防銹油。

精度驗收：按國家標準（如GB/T 22095-2008）要求的精度等級（00級、0級、1級）進行平面度驗收，并記錄歸檔。

五、日常使用禁和忌

嚴禁在平臺上進行局部強和力焊接、撞擊或超載加載。

重型工件應盡量放置在靠近支撐點的位置，避免在懸空區域集中施加載荷。

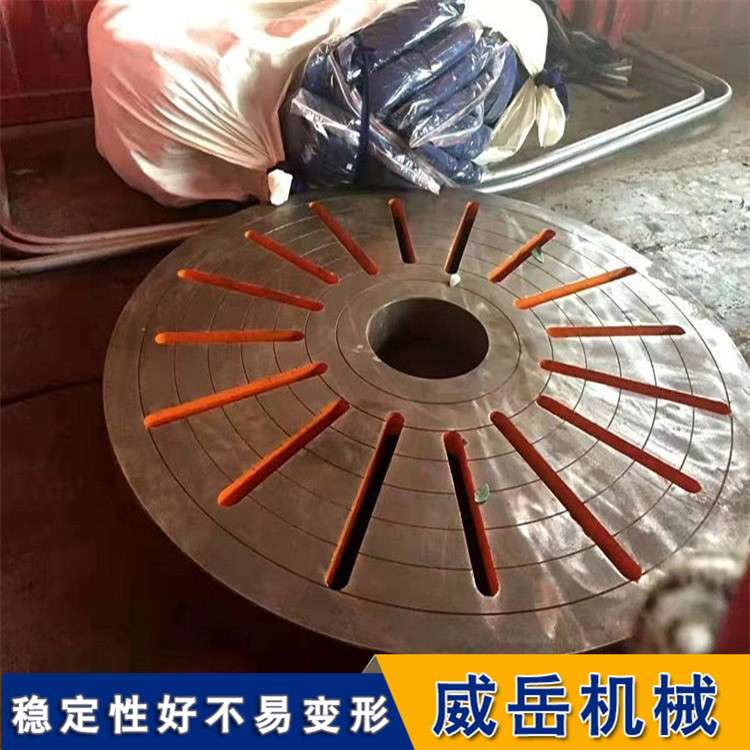

對于中和心帶圓孔的環形平臺，支撐點應避開孔洞，并特別加強孔口周邊的剛性支撐。
