鑄鐵試驗平板，也可稱為試驗平臺或實驗平板，是鑄鐵平板家族中的重要成員-1。它專門為動力實驗、設備調試和精和密測量等場景設計，核心優勢在于其相當高的平面穩定性和承載能力-1-3。

材質與執行標準

鑄鐵試驗平板通常選用高強度鑄鐵制造，常見牌號為HT200、HT250、HT300-1-6。工作面硬度一般控制在HB170-240之間，這種硬度的鑄鐵既保證了足夠的耐磨性，又便于進行刮研等精和密加工-1-5。

在制造標準方面，主要依據國家標準GB/T 22095-2008（該標準等同于ISO 8512-1:1990），準確度等級分為0、1、2、3四個級別-4。

關鍵工藝特點：

兩次人工時效處理：鑄造后經過600-700℃的退火處理，或長達2-3年的自然時效，徹和底消除鑄件內應力，確保長期使用不變形-5

刮研工藝：0級、1級、2級精度平臺必和須采用人工刮研，在25mm×25mm范圍內要求接觸點數達到20-25點-8-9

鑄造方式：多采用樹脂砂鑄造，砂型剛度好，可利用石墨化膨脹消除縮孔缺陷-1

鑄鐵試驗平板結構特點

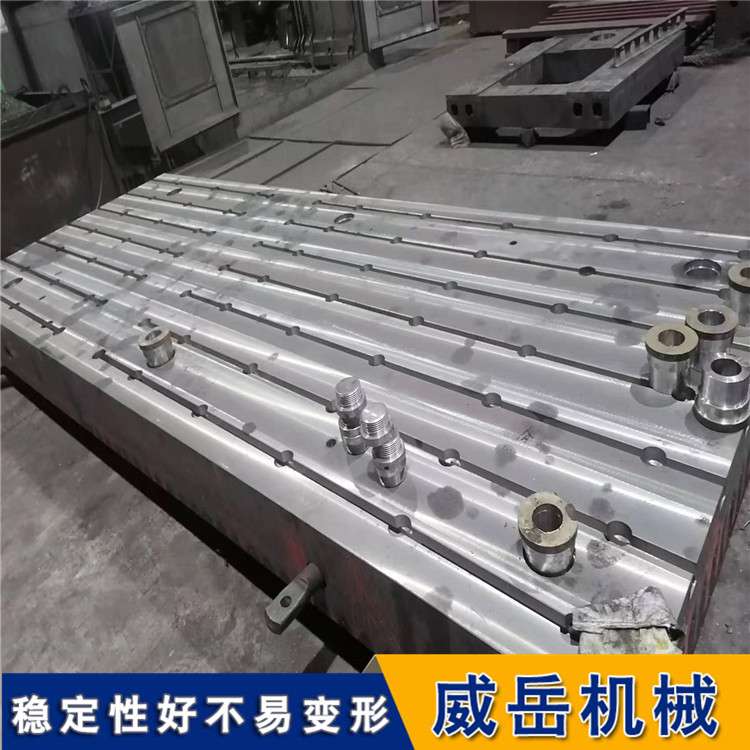

鑄鐵試驗平板的工作面外形多樣，常見的有長方形、正方形或圓形-1。其比較顯著的結構特征是工作面上加工有T型槽、U型槽、圓孔或長孔，這些槽孔用于固定各種試驗設備和被測工件-1-6。

規格覆蓋范圍很廣，從100mm×100mm的小型平臺到8000mm×3000mm的大型拼裝平臺均可生產-1-4。對于超大型平臺，可采用多塊拼接的方式滿足使用需求。

鑄鐵試驗平板主要用途

鑄鐵試驗平板的核心用途可以歸納為以下三類：

第和一類：動力實驗與設備調試

這是試驗平板區別于普通檢驗平臺的比較主要特點。它專門用于機械、發動機、電機的動力實驗，以及各類設備的性能調試-1-3。實驗時，通過平臺上的T型槽將待測設備牢固固定，利用平臺提供的穩定基準平面，對設備的運行參數進行精和確測量和分析-6。

第和二類：精和密檢驗與測量

試驗平板同樣適用于各種產品的檢驗工作，可作為精和密測量用的基準平面，用于檢查零件的尺寸精度和形位公差（平面度、平行度、垂直度等）-1-7。

第三類：劃線作業

在機械制造過程中，試驗平板也是不可或缺的劃線工具，用于在工件上劃出加工界限-1。

鑄鐵試驗平板與普通檢驗平臺的主要區別

1、核心用途

鑄鐵試驗平板：動力實驗、設備調試

普通檢驗平臺：零件檢驗、測量基準

2、結構特征

鑄鐵試驗平板：帶T型槽，可固定設備

普通檢驗平臺：多為平面，可定制T型槽

3、承載要求

鑄鐵試驗平板：更高，需承受動態載荷

普通檢驗平臺：靜態測量載荷為主

4、環境要求

鑄鐵試驗平板：恒溫環境（20℃±5℃）

普通檢驗平臺：常規車間環境

鑄鐵試驗平板安裝與維護要點

鑄鐵試驗平板的安裝幾個米調試是確保其精度的關鍵環節，通常包括以下步驟-2：

基礎準備：安裝地面需平整堅固，承載力應達到平臺及工件總重量的1.5倍以上

墊鐵布置：根據平臺尺寸確定墊鐵數量和位置，大型平臺按每1.2-1.5m一組等間距布置

精和密調平：使用0.02mm/m精度的框式水平儀進行調平，精調目標為水平度≤0.05mm/m

地腳螺栓固定：采用從中和心向四周對稱、分次緊固的方式

日常維護注意事項-2-7：

嚴禁在工作面上進行焊接、敲打等作業

使用后及時清潔工作面，涂抹防銹油

每年復檢一次水平精度

高精度平臺應放置在20℃±5℃的恒溫環境中
