     TD1206A型便攜式流速測算儀（簡稱便攜式流速儀）是專門為水文站、廠礦、環保監測站、農田排灌、水文地質調查等部門在野外進行明渠流速流量測量而研制的。

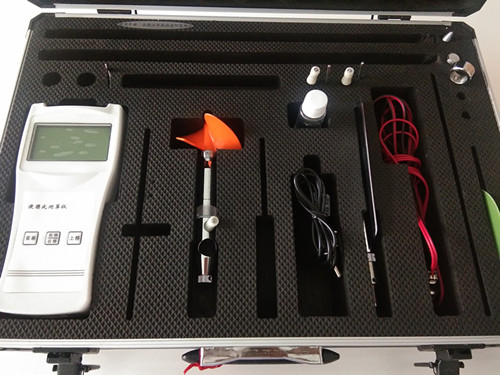

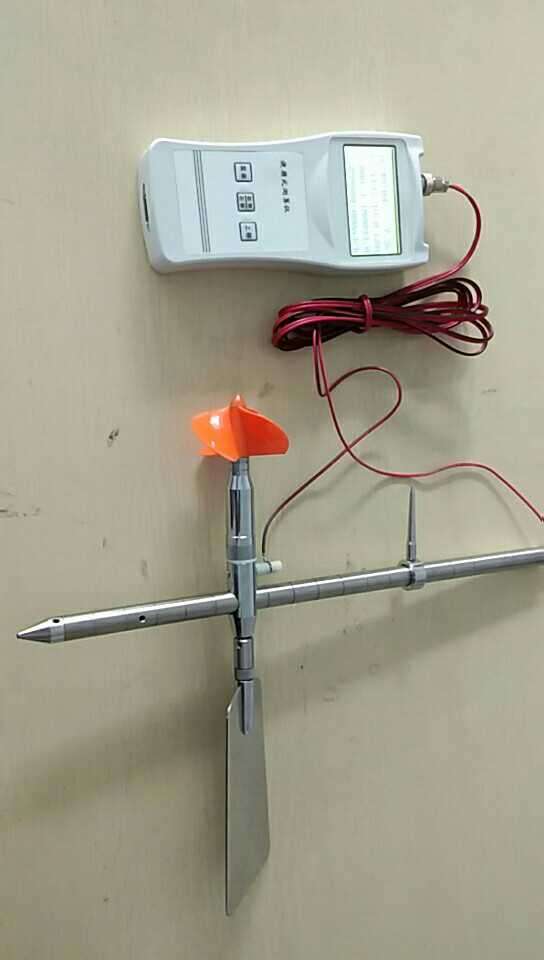

便攜式流速儀主要由旋槳式流速傳感器(或其它型號的旋杯旋槳流速儀)、型流速測算儀、0.4m×4Ф16測桿組成。全套儀器置于高級鋁合金密碼箱內。使用時，組裝成一體，接通信號線，即可進行各明渠中流速的測量，并自動顯示流速。 該儀器結構簡易、輕巧方便、耗電省、功能齊全、自動化程度高、穩定可靠，符合國家明渠流量測量標準，配置60度高溫旋槳，是國內目前新型的便攜式流速測量儀器。

一．儀器的技術要求：

KN

測速公式：V ＝ ——————— ＋ C(m/s)(自動計算)

T

儀器編號：＿＿＿＿＿、K＿＿＿＿＿、C＿＿＿＿＿＿

測速范圍：0.06-5.00 m/s (可到7.00m/s)

測流誤差：≤1.5%

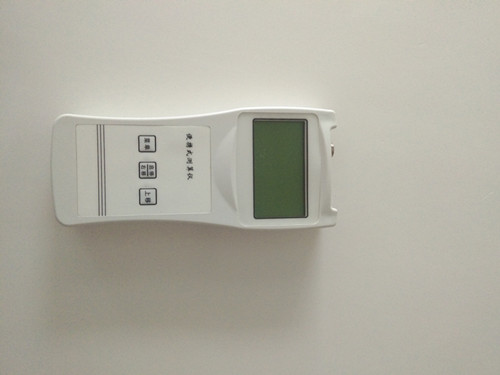

顯示屏：4×16位液晶顯示

測量方式：測桿定位測量（亦可纜繩懸掛定位測量）

溫度范圍：－20℃- 60℃

電源：DC8.4V（充電電池）,充滿后可連續工作40小時以上.

二．測量原理：

本儀器依據明渠測流的流速面積法原理設計，測出流速即可得流量 Q＝V·S（S為斷面面積）

• 流速測定：

測流速時，由水力推動旋槳式轉子流速儀旋轉，內置信號裝置產生轉數信號，由下面公式計算流速：

KN

V＝———————— ＋ C（m/s）

T

式中：V：測流時段內平均流速（m/s）

K：槳葉水力螺距

C：流速儀常數

T：測流歷時（單位為S）

N：T時段內信號數

本儀器使用時，K 、C均為常數，測流時，只要測出T和N，即可算出流速。

2. 流量的計算：

流量測定根據明渠流量測量的流速面積法，先測出流速再乘以斷面面積即得流量。

三.計算機聯機運行(定貨無要求時無此功能)

首先用專用通訊電纜連接測算儀與計算機的通訊口，打開計算機進入WINDOWS平臺中－程序－附件－通訊－超級終端，設置波特率為2400，通訊位為8位，停止位1位，奇偶校驗為無，流控制為軟件方式，選擇正確的通訊口，接通測算儀的信號電源線，啟動測流。待每次測流歷時結束后，測算儀自動送出一組數據到計算機屏幕顯示。

K=7800 C=0.050 T=0106.5 N=0015 V=0.160

K=7800 C=0.050 T=0108.4 N=0016 V=0.165

四．儀器的維護：

測算儀的維護，短期不用時，必須撥掉插頭（斷開電源）保存。長期不用時，三個月須充電一次。

每次使用后，用清水沖洗流速儀、測桿，并用毛巾擦干，存放。

流速儀的保養、拆洗見流速儀說明書。

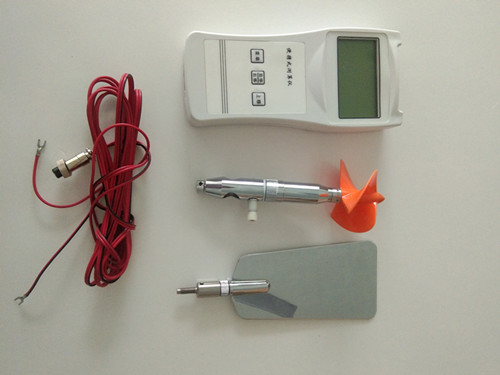

五．儀器的全套設備：

LS-A速測算儀 一個

16測桿(4-400) 一付

LS1206B儀旋槳 一架

信號聯線 一付

*通訊電纜（選配） 一付

*尾翼（選配） 一只

充電器 一只

附件：

LS1206B型便攜式流速測算儀使用說明書 一本

特別提醒:

儀器首次次充電應大于3小時. 測試時間請設置20秒以上

每次請將電池電用完后再充.（本機有過放過充保護）
