公司名稱：江蘇通達儀表有限公司
生產地址：江蘇省淮安市
價格：3600
運費：買家承擔
聯系人：王學康
產品描述
導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行；運行時間可以通過電子部件被轉換成物位信號。
儀表測量參考點到物料表面的距離，探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接受，并將距離信號轉化為物位信號
輸入
反射的脈沖信號沿纜繩傳遞至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：D=C×T/2其中C為光速因空罐的距離E已知，則物位L為：L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
產品應用
此產品系列可用于連續測量液體及固體粉料、粒料及液體的物位
l 纜式探頭：主要用于測量液體及固體料位，大測量距離30米
l 法蘭桿式探頭：主要用于液體
l 螺紋桿式探頭：用于液體
l 可向系統提供以下信號接口：HART/4…20Ma；PROFIBUS-PA；Modbus rtu。
特性及優勢
l 測量不受下列因素影響：
－液體密度，固體物料的疏松程度
－溫度
－加料時的粉塵
l 液體表面的泡沫對測量無影響
l 同軸桿式的探頭測量完全不受罐體及安裝短管的內部結構的影響
l 探桿和探纜可更換
l HART或PROFIBUS-PA或Modbus rtu通信協議，標定簡便、通過數字液晶顯示輕松實現現場標定操作，通過軟件HXFF實現簡單的組態設定和編程
產品簡介：
類別 | 硬桿式探頭 | 軟纜式探頭 | 雙纜探頭 | ||
應用 | 液體、固體顆粒、粉料 | 液體、固體顆粒、粉料 | 介質低介電常數工況 | ||
測量范圍 | 大0-6米(桿式) | 大0-30米(單纜) | 大0-30米(雙纜) | ||
過程連接 | 螺紋、法蘭 | 螺紋、法蘭 | 螺紋、法蘭 | ||
過程溫度 | -40-150℃ | -40-150℃ | -40-150℃ | ||
過程壓力 | -1.0-40bar | -1.0-40bar | -1.0-40bar | ||
精度 | ±1mm | ±1mm | ±1mm | ||
防爆防護等級 | EXiaIICT6/IP67 | EXiaIICT6/IP67 | EXiaIICT6/IP67 | ||
信號輸出 | 4…20mA/HART(兩線制) RS485（四線制） | 4…20mA/HART(兩線制) RS485（四線制） | 4…20mA/HART(兩線制) RS485（四線制） | ||
測量范圍 說明： H----測量范圍 L----空罐距離 B----頂部盲區 E----探頭到罐壁的小距離 頂部盲區：物料高料面與測量參考點的小距離。 底部盲區：纜繩底部附近無法測量的距離。 頂部盲區和底部盲區之間是有效測量距離。 注意：只有物料處于頂部盲區和底部盲區之間時，才能保證罐內物位的可靠測量。 |
| ||||

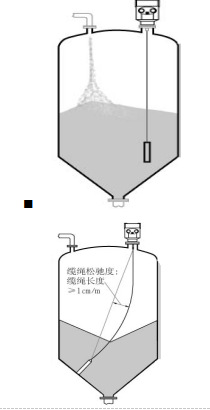

特點： 可以測量介電常數大于等于1.4的任何介質。 一般用于測量粘度≤500cst而且不容易產生粘附的介質。 大量程可以達到30米。 對蒸汽和泡沫有很強的抑制能力，測量不受影響。 對于介電常數比較小的液體物料可以采用雙探桿式測量方式，以保障良好的準確測量。 纜式探頭的固定 如果纜式探頭距離罐壁小于50厘米或有可能碰到罐壁上時，纜式探頭的末端需要固定在罐底。 為了避免纜式探頭在下料時過度受力，需將纜繩底部固定在罐底，固定時，應盡量讓纜繩保持一定的松緊度。選擇纜式探頭時應比實際距離稍長一些。 |
| ||||

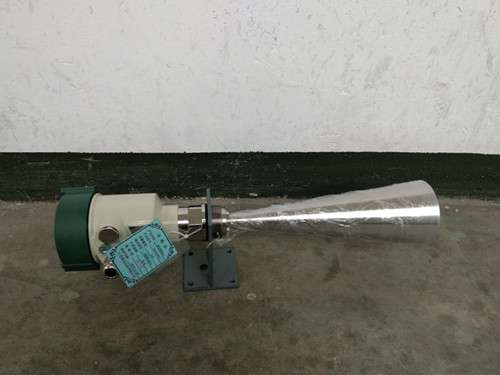

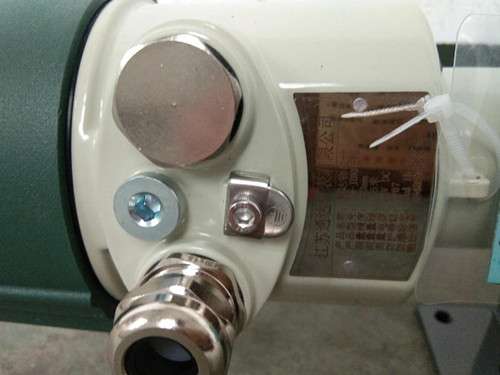

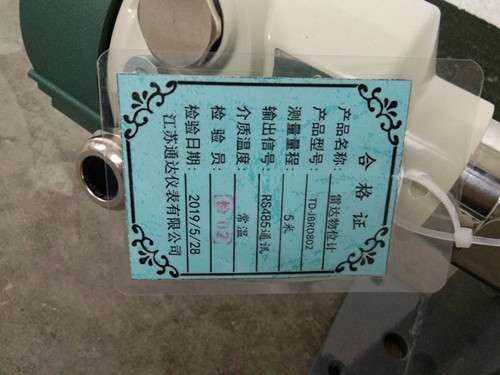

產品展示
