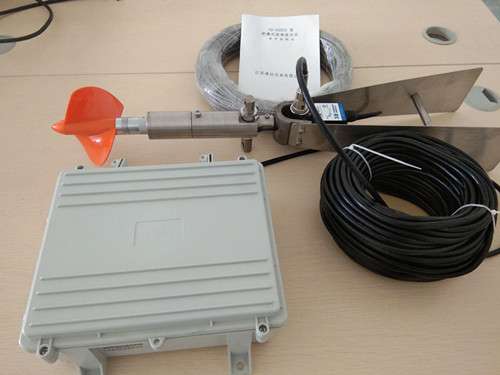

   便攜式在線流速流向儀由水下流速流向采集器，數據傳輸電纜及水上數據處理器組成。流速流向采集器主要作用是測量采集流速和流向值；數據傳輸電纜作水下采集器與水上數據處理器的數據通訊線；數據處理器負責控制流速流向采集器測量流速流向的啟停時間，數據傳送，計算和處理測量的流速流向值。

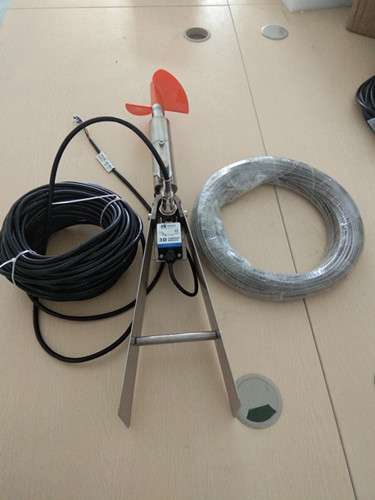

儀器水下部分(數據采集器)的前端是每轉2個信號的旋漿流速儀，尾部是流向傳感器和數據采集器。由于結構原因，加雙尾翼和浮子，為避免鉛魚、鋼絲繩等鐵體對流向傳感器的影響，轉軸上下均用銅懸桿隔開。流速、流向數據均在水下初步處理后由四芯電纜傳到水上的數據處理器，直接讀出測量歷時的流向值和流速平均值。

水下測流部分采用旋漿流速儀。該流速儀是一種新的改型儀器，其特點采用新穎的電子、無觸點式測量，靈敏度高，防水、防沙性能良好，是一種大量程的流速流向儀，采用三維方式能準確反映水下流速傳感器姿態、是國內zui新型的流速流向儀，采用WINCE操作系統、大屏幕觸摸屏、更直觀、更簡易操作的新型流速流向儀，一般河流、海流、渠道、湖泊、水電站、溢港道等地測流速、流向。

     便攜式在線流速流向儀在結構上進行了重大的改進，在高速測流水流作用下其旋漿部分也不會輕易脫落。正確拆卸方法是擰下身架上的密封螺母，松開上緊固螺釘，松開軸座支部件，從身架上取出儀器旋轉部件，然后將旋轉部件的磁鋼支部件取下，取出并套支部件，抱軸套和旋漿軸分開（可參照LS20B型拆卸清洗方法）。一切零件洗凈后，旋漿孔內注入儀器油，并按拆卸的相反順序安裝好。

流向傳感器運用三維數字羅盤原理，其特點功耗低，更適合于體積敏感測量系統，在衛星追蹤、鉆井設備控測、激光測距、水下機械人導航、海洋勘測量、機械人控制、無人飛行器等眾多領域得到廣泛運用。

   便攜式在線流速流向儀使用注意事項及維護;

1.本產品為高精度測速、測流產品。尤其是傳感器，要避免碰撞或高處墜落。雜物過多場所需要定期清除雜物，以免影響測量。

2.設備內置充電電池，自帶充放電保護，電池電壓低于7V后使用時間不足一小時。請提前做好充電準備。
