    TD-200雷達（電波）流速儀是一款流速測量儀器，其使用雷達技術實現簡單、快捷的非接觸式水面流速測量。非接觸式雷達測流系統測速時設備不受污水腐蝕，不受泥沙影響；土建簡單，少受水毀影響，便于維護，保障人員安全。不僅可用于平時流速監測，而且特別適合承擔急難險重觀測任務。

    TD-200雷達（電波）流速儀使用精密的平面窄帶陣列雷達傳感器、數字信號處理、流速方向識別、垂直角度的自動校正等；該儀器可以測量的大流速是20m/s，檢測靈敏度高達1cm/s。器采用了K波段平面微帶陣列天線，能量集中，低功耗；儀器集成了垂直角度補償、流速平均、信號強度檢測、串口通信控制等功能，非接觸式雷達測流系統測速時設備不受污水腐蝕，不受泥沙影響，土建簡單，少受水毀影響，便于維護，保障人員安全。不僅可用于平時環境監測，而且特別適合承擔急難險重觀測任務。

儀器特點

1.非接觸、安全低損、少維護、不受泥沙影響

2.能勝任洪水期高流速條件下的測量

3.具有防反接、過電壓保護功能

4.系統功耗低，一般太陽能供電即可滿足測流需要

5.多種接口方式，既有數字接口又具有模擬接口，兼容標準Modbus-RTU協議方便接入系統；

6.具備無線數據傳輸功能（選配）

7.可獨立與現在運行中的城市水情、污水、環境自動測報系統聯機

8.測速范圍寬，測量有效距離遠達40m

9.多種觸發模式：周期、觸發、手動、自動

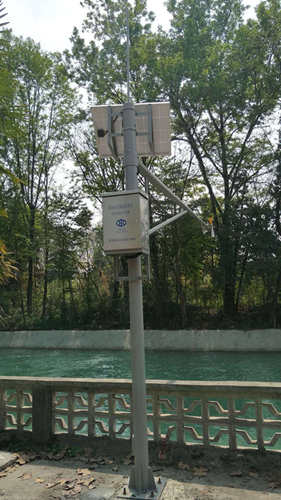

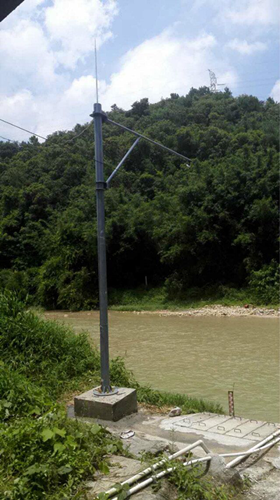

10.安裝特別簡單，土建量很少

11.全防水設計，適合野外使用

操作原理

TD-200雷達流速儀可以進行周期、觸發、手動觸發模式的流速檢測。該儀器基于多普勒效應原理：在對河流水面進行測速時，TD-200雷達向水面發射微波，遇到水面波浪、水泡、漂浮物（被測移動目標物）后，微波將被吸收、反射，反射波的一部分被探頭接收，轉換成電信號，由測量電路處理并測出多普勒頻移，再根據上述原理即可計算出水體的流速。由于雷達波發射方向和水流的方向通常會有一定的角度，同時發射接收需要距離往返，故需要對上述結果進行修正，修正后的實際水流速度為（a表示雷達波垂直方向和水平方向的夾角）。

技術參數

1.雷達流速儀性能參數說明
