北京九波明渠流量計主要技術指標及技術參數

1.  流量范圍：10L/s～10m³/s （由配用的量水堰槽的種類、規格確定）

2.  累計流量：8位十進制數，累滿8位后自動回零，重計

3.  流量準確度：+5％（1%～3％配用量水堰槽的不確定，再附加上1%～2％的儀表測量誤差）

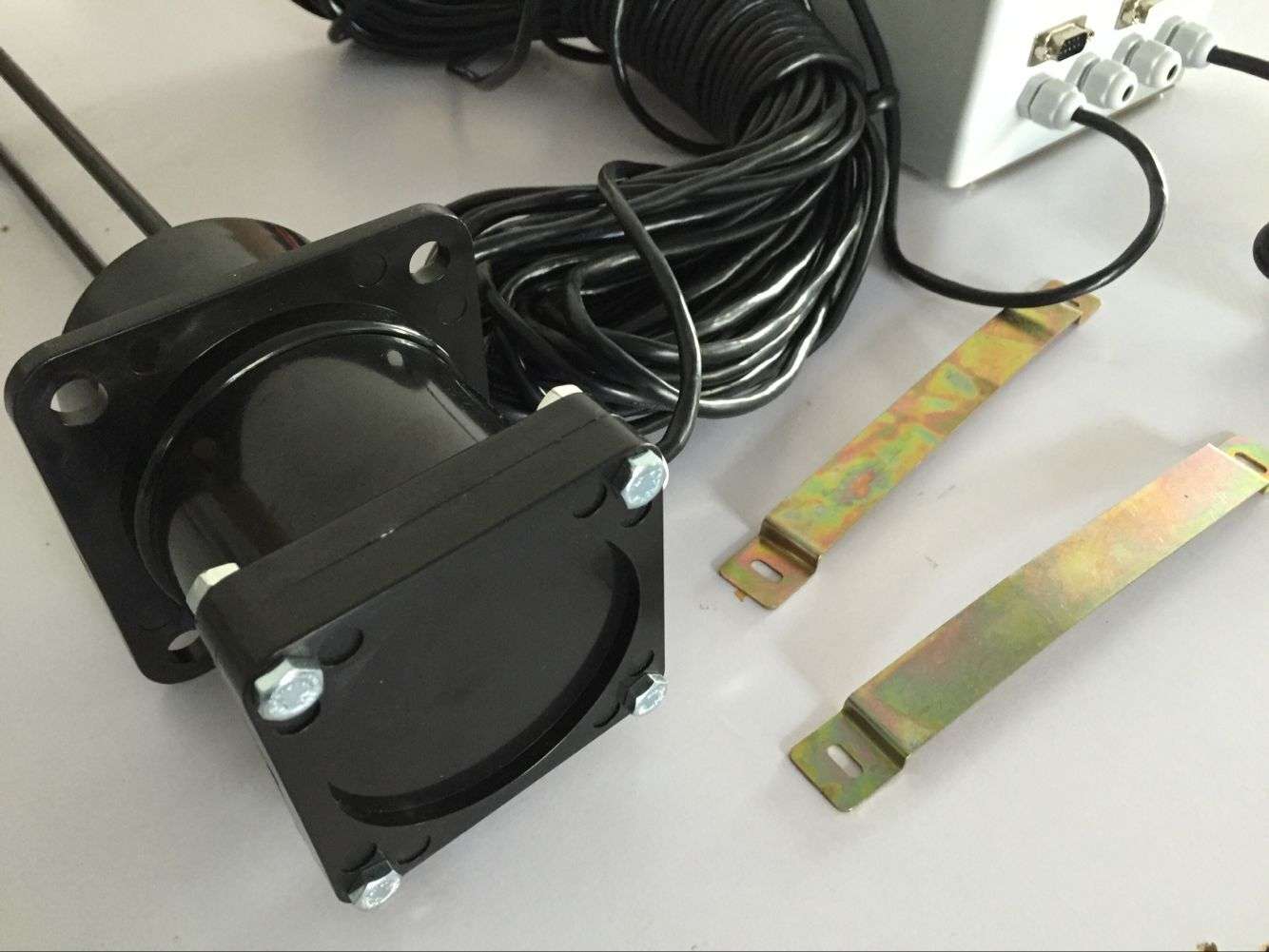

4.  測距范圍：0.4～2m（從探頭底部起0.4m內是盲區，0.4m～2m內為測距范圍）

5.  測距準確度：±3mm （在1m量程內標定的結果）

6.  液位分辯：1mm

7.  工作環境溫度：-20℃～55℃

（交流供電，且儀表內有附加自伴熱時可以：-35℃～55℃，附加自伴熱要在訂貨時聲明）

8.  儀表防護等級：儀表顯示部分：IP66(儀表下部的過線孔要堵死)；探頭部分：IP68

9.  供電電源：

交流供電：（220V±22V）  6W （使用儀表自伴熱時為26W）

直流供電：12V±2V 120mA  [直流供電時，儀表沒有（4～20）mA輸出和繼電器動作]

交流、直流供電同時存在時，儀表使用交流供電；交流掉電，自動接通直流。

11. 儀表日歷鐘計時誤差: < 5分鐘/每月

12. 儀表數據存儲量：

每月、每天、每小時的記錄：僅記錄流量 ＞2年，附加其它儀表4路 ＞4個月

每分鐘的記錄：僅記錄流量 ＞8小時，附加其它儀表4路 ＞4小時

14. 接入其它儀表的(4～20)mA電流：

儀表內部采樣電阻： 200Ω；負端與儀表地端共接

可以接入的數量：I1、I2、I3、I4共4路

13. 可以配接的打印機：接口插座， DB25插孔

設定為“打印記錄”時：EPSON兼容（建議配用TP-μp40T）

設定為“定時打印”時：僅TP-μp40T （需用該打印機內的漢字庫）

14. (4～20)mA電流輸出：

外部負載電阻：(0～500)Ω

誤差： 0.5％ (相對儀表示值)

負端與儀表地端共接 (根據應用要求可改成懸浮地輸出)

輸出內容：流量、液位可選

15. RS-232：接口插座，DB9插針

編碼方式： 1起始位，8數據位，1停止位，有奇偶校驗位或無校驗位

波特率： 300,600,1200,2400,4800,9600,14400,19200,28800,43200,57600可選

通訊協議：怡文、金源、西交、九波等（見第十章第10節“遠程通訊”）

16. 繼電器：

控制方式： 每累計設定的m³閉合一次、液位報警、液位上限、液位下限可選

類型： 單刀雙擲 （常開、常閉）

觸點容量： AC250V 1A ；DC30V 1A

污廢水排放檢測北京九波明渠流量計 量水堰槽構造及安裝的技術參考

選擇量水堰槽的種類，要考慮渠道內流量的大小，渠道內水的流態，是否能形成自由流。流量小于40L/s時，一般應選擇直角三角堰。大于40L/s，一般應選擇使用巴歇爾槽。流量大于40L/s，渠道內水位落差又較大，可以選擇矩形堰。

條件允許，應該選擇巴歇爾槽。巴歇爾槽的水位-流量關系是由實驗標定出來的，而且對上游行進渠槽條件要求較弱。三角堰和矩形堰的水位-流量關系來源于理論計算，容易由于忽視一些使用條件，帶來附加誤差。

量水堰槽可以用玻璃鋼制做。三角堰和矩形堰的堰口是關鍵尺寸，加工要準確。朝向進水一側表面要平滑。巴歇爾槽內尺寸要準，內表面要平滑。喉道部分是關鍵尺寸，要更準確。

污廢水排放檢測北京九波明渠流量計，江蘇通達儀表有限公司代理銷售江蘇通達儀表有限公司 專業生產流速儀、巴歇爾槽、明渠流量計、超聲波流量計、超聲波測深儀等。
