江蘇通達儀表有限公司

  測量原理：在線式超聲波流量計，運用超聲波時差法測量水流速。

在渠道2側安裝超聲波時差法流速儀傳感器，測量水中平均流速，在通過超聲波水位計測量水文，通過流量計積算儀進行水力模型率定計算明渠瞬時流量。


一、雙聲道時差法超聲波流速流量計主要性能
主要性能特點如下：
*  高度測量電路，分辨率20ps；
*  超強傳感器發射功率，穿透15mm碳鋼板；
* 美國專用低噪聲前置放大器，0.8nv/Hz；
* 專用500K超聲波換能器*大測量聲程100米；
* 專用200K超聲波換能器*大測量聲程200米；
* 適用各種河道、渠道對面45度角斷面流速流量測量；
* 換能器可以帶水安裝；
* 每個聲道獨立的智能測量模塊確保多聲道測量的快速準確穩定；
* 主機配備多種接口可以接入各種RTU或者液位計等設備；
*測量梯型、矩形、圓管、涵洞、非規則斷面水流量。
* 隔離RS485串口和脈沖輸出；
* 抗工頻和變頻干擾；
* 可選配電源防雷和信號防雷；

二、雙聲道時差法超聲波流速流量計適用范圍：
城市給排水、江河水、海水及其他均質流體，可測量含有固體物質的污水，廣泛適用于管道、河道、渠道的流速和流量的測量。
功能：        測量、顯示管道內和渠道內液體的流速和流量、狀態

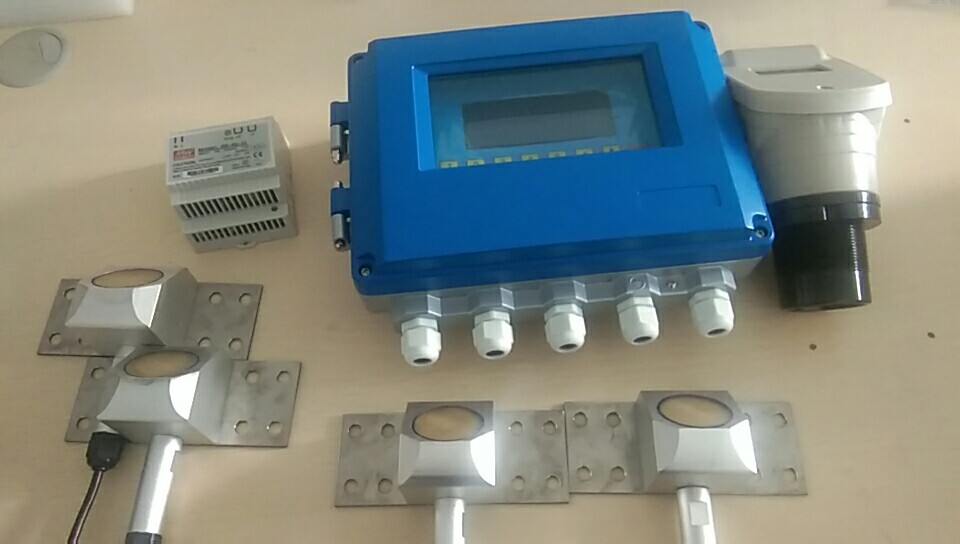

組成：        傳感器、變送器，安裝附件和電纜
關鍵零部件性能指標：

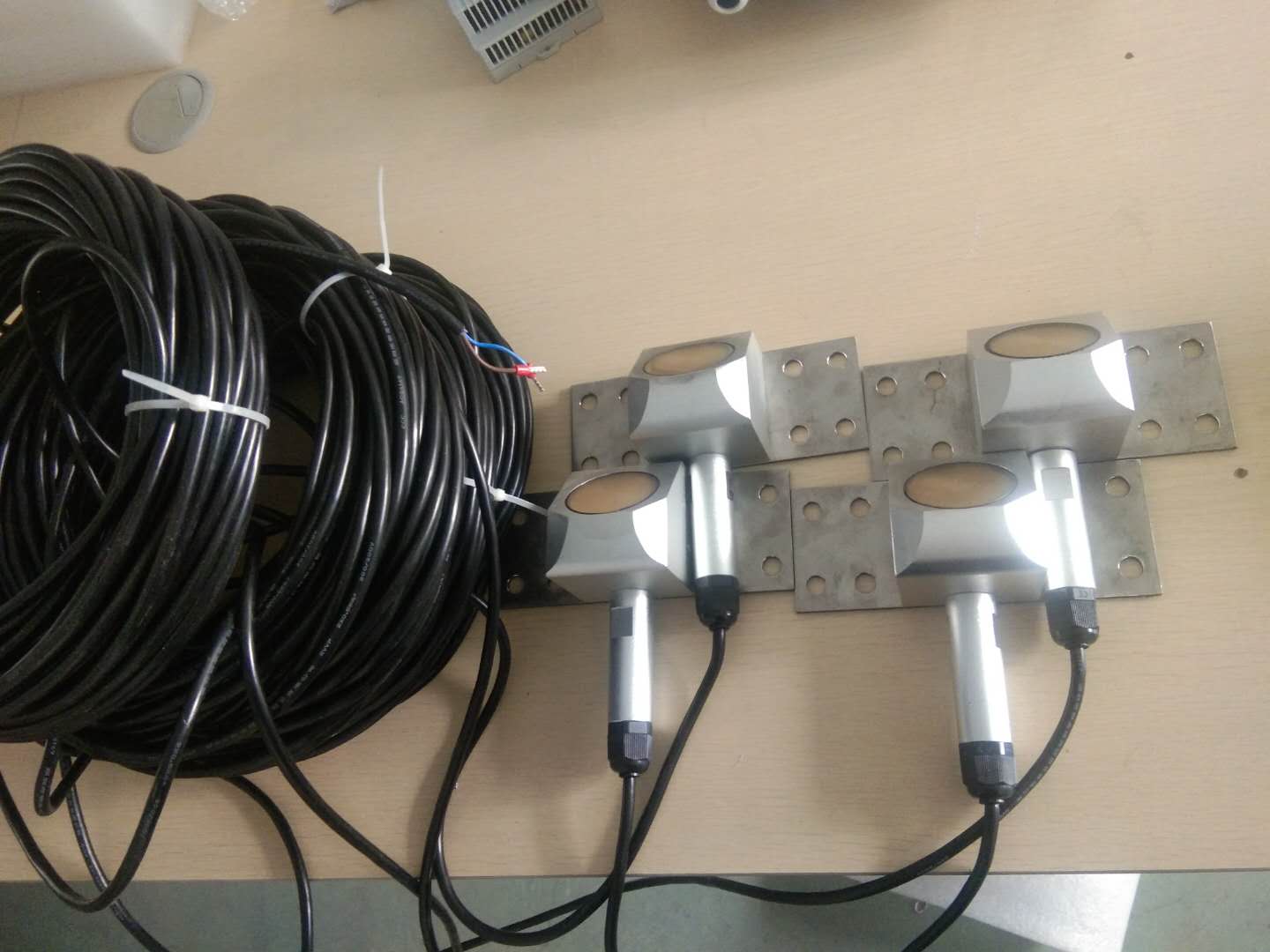

超聲波流速傳感器：
* 測量原理：時差法連續測量
* 測量聲道：1聲道 ~8聲道可選                                                                          * 適應能力：可測量含有固體物質的污水
* 測量流量精度：5.0%
* 流速范圍：0.01m/s---30m/s
* 測量渠道寬度：時差法0.5---10米
* 環境溫度：-20—70℃
* 工作溫度：-20—70℃
* 介質溫度：-20—80℃
* 防護等級：IP68

超聲波液位傳感器：
* 測量精度：1.0%
* 測量范圍：0.01m---10m
* 分辨率：  1.0mm
* 環境溫度：-20—70℃
* 工作溫度：-20—70℃
* 介質溫度：-20—80℃
* 防護等級：IP68

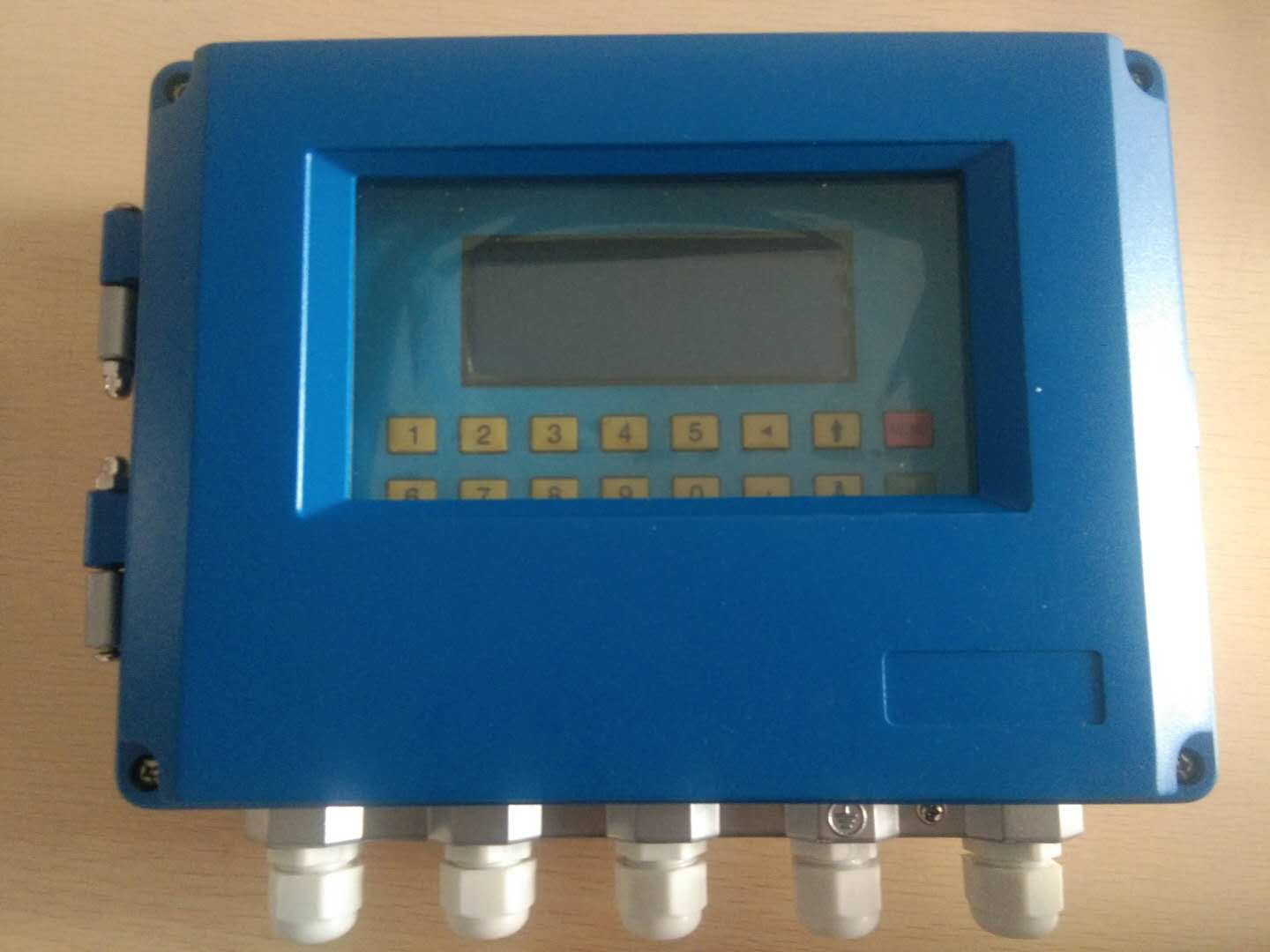

主機：
* 數據顯示：19264液晶屏顯示，鍵盤輸入
* 電源電壓：AC220V±20%或DC12—28V
* 整機功耗：<20W
* 顯示內容：流量、累積流量、流速、液位、信號等
* 輸出信號：4—20Ma、脈沖、RS232/485
* 環境溫度：-20—70℃
* 工作溫度：-20—70℃
* 相對濕度：10—90%
* 防護等級：IP65
* 安裝方式：壁掛式
* 主機與傳感器距離：《200米

三.雙聲道時差法超聲波流速流量計測流系統示意圖（雙聲道示意）
